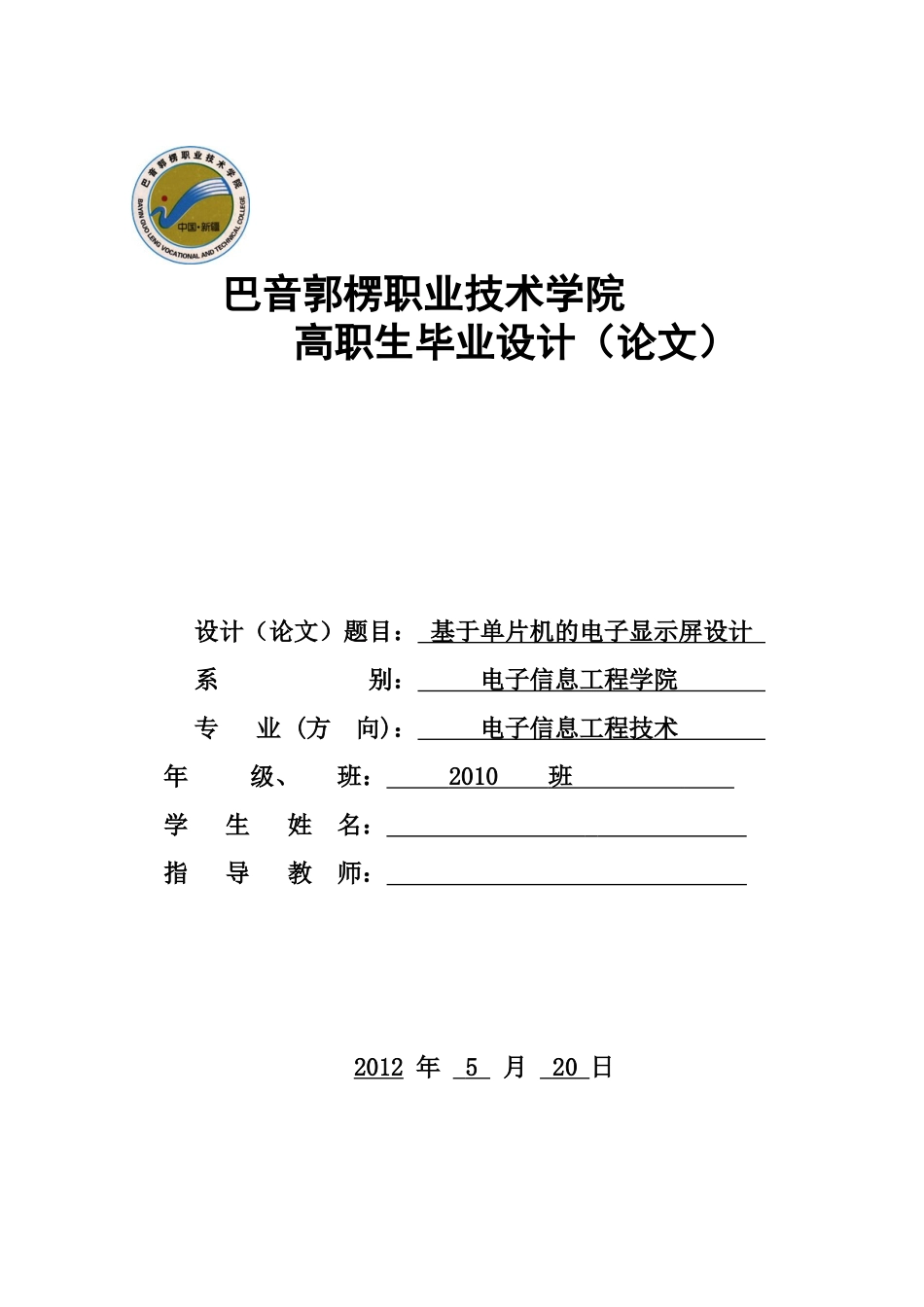

巴音郭楞职业技术学院高职生毕业设计（论文）设计（论文）题目：基于单片机的电子显示屏设计系别：电子信息工程学院专业(方向)：电子信息工程技术年级、班：2010班学生姓名：指导教师：2012年5月20日摘要LED显示屏是利用发光二极管点阵模块或像素单元组成的大面积显示屏幕。由于它具有可靠性高、使用寿命长、性能价格比高、使用成本低、环境适应能力强等特点，广泛应用于金融市场、医院、高速公路等公共场所的信息显示和广告宣传。LED显示技术是将光电、计算机以及控制等技术综合一体的现代新技术。LED显示屏系统主要由显示屏、显示屏控制器以及完成文字录入和显示模式控制的计算机三个部分组成。该系统既可以显示中文、英文，也可显示图形符号或用户指定的特殊图形符号。本课题研究的主要对象是基于ARM嵌入式微处理器的大屏幕LED显示系统的软、硬件组成。采用基于ARM核的新一代32位嵌入式RISC微处理器组成前级驱动电路，PC机用于后级管理和控制，方便地组成由多块大屏幕LED显示器构成的显示系统。[关键词]：LED；数据传输；32位ARM微处理器ABSTRACTTheLEDscreenisalargeareascreenthatconsistoflight-emittingdiodetubedotmatrixmodelorpixelunit.Becauseofhighreliability,longlife,highcostperformance,lowcostinusingandpowerfulenvironmentaladaptabilityect.,theLEDscreeniswidelyappliedtoinformationdisplayandadvertisingoffinancialmarkets,hospitals,highwaysandotherpublicplaces.TheLEDdisplayingtechnologyisanewandmoderntechnologywhichintegrateoptoelectronics,computersandcontrol.LEDdisplaysystemmainlyconsistsofdisplays,displaycontrollers,andcomputerwhichcompletethemodecontroloftextentryanddisplay.ThesystemcandisplaynotonlyChinese,English,butalsothegraphicsymbolorspecialgraphicsymbolsspecifiedbytheuser.Thestudyobjectofthetopicistheintegrationofsoftwareandhardware.TheintegrationisawidescreendisplaysystemwhichmainlybasedonARMembeddedmicroprocessor.Takinganewgeneration32-bitembeddedRISCmicroprocessorwhichisbasedonARMkerneltomakeupbefore-leveldrivingcircuit.ThenuseaPCdealwiththeafter-levelmanagementandcontrol.TodolikethismakeitconvenienttomakeupthedisplaysystemwhichisconsistofmanypacksofwideLEDscreens.［Keywords］LED;Datatransmission;32-bitARMmicroprocessor目录第1章LED显示屏的基本概述............................................................11.1LED显示屏的发展历程..........................................................11.2LED显示屏市场应用领域.........................................................21.3LED显示屏的分类...............................................................2第2章LED显示屏的性质及原理..........................................................32.1LED显示屏的分类...............................................................32.1.1异步屏.................................................................32.1.2同步屏................................................................32.2LED显示屏涉及的相关概念.......................................................42.2.1像素...................................................................42.2.2显示模块...............................................................42.2.3点距...................................................................62.2.4扫描方式.................................................................72.3LED显示屏显示原理.............................................................92.4单元板/模组认识..............................................................112.5显示板芯片简介...............................................................122.5.174HC245........................................
