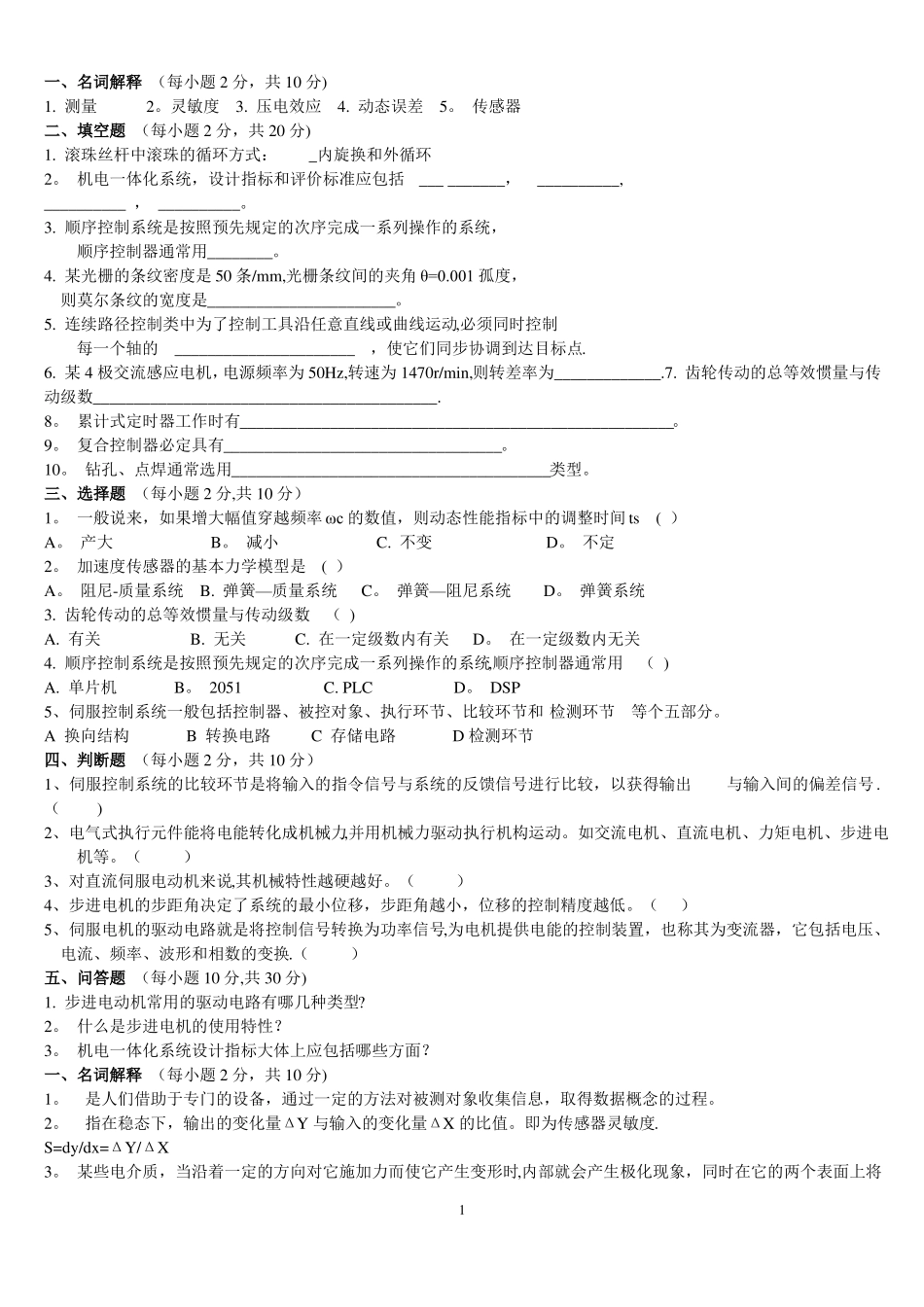

一、名词解释（每小题2分，共10分)1.测量2。灵敏度3.压电效应4.动态误差5。传感器二、填空题（每小题2分，共20分)1.滚珠丝杆中滚珠的循环方式：_内旋换和外循环2。机电一体化系统，设计指标和评价标准应包括__________，__________,__________，__________。3.顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用________。4.某光栅的条纹密度是50条/mm,光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______________________。5.连续路径控制类中为了控制工具沿任意直线或曲线运动,必须同时控制每一个轴的______________________，使它们同步协调到达目标点.6.某4极交流感应电机，电源频率为50Hz,转速为1470r/min,则转差率为_____________.7.齿轮传动的总等效惯量与传动级数__________________________________________.8。累计式定时器工作时有_____________________________________________________。9。复合控制器必定具有__________________________________。10。钻孔、点焊通常选用_______________________________________类型。三、选择题（每小题2分,共10分）1。一般说来，如果增大幅值穿越频率ωc的数值，则动态性能指标中的调整时间ts(）A。产大B。减小C.不变D。不定2。加速度传感器的基本力学模型是(）A。阻尼-质量系统B.弹簧—质量系统C。弹簧—阻尼系统D。弹簧系统3.齿轮传动的总等效惯量与传动级数（)A.有关B.无关C.在一定级数内有关D。在一定级数内无关4.顺序控制系统是按照预先规定的次序完成一系列操作的系统,顺序控制器通常用（)A.单片机B。2051C.PLCD。DSP5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和检测环节等个五部分。A换向结构B转换电路C存储电路D检测环节四、判断题（每小题2分，共10分）1、伺服控制系统的比较环节是将输入的指令信号与系统的反馈信号进行比较，以获得输出与输入间的偏差信号.（)2、电气式执行元件能将电能转化成机械力,并用机械力驱动执行机构运动。如交流电机、直流电机、力矩电机、步进电机等。（）3、对直流伺服电动机来说,其机械特性越硬越好。（）4、步进电机的步距角决定了系统的最小位移，步距角越小，位移的控制精度越低。（）5、伺服电机的驱动电路就是将控制信号转换为功率信号,为电机提供电能的控制装置，也称其为变流器，它包括电压、电流、频率、波形和相数的变换.（）五、问答题（每小题10分,共30分)1.步进电动机常用的驱动电路有哪几种类型?2。什么是步进电机的使用特性？3。机电一体化系统设计指标大体上应包括哪些方面？一、名词解释（每小题2分，共10分)1。是人们借助于专门的设备，通过一定的方法对被测对象收集信息，取得数据概念的过程。2。指在稳态下，输出的变化量ΔY与输入的变化量ΔX的比值。即为传感器灵敏度.S=dy/dx=ΔY/ΔX3。某些电介质，当沿着一定的方向对它施加力而使它产生变形时,内部就会产生极化现象，同时在它的两个表面上将1产生符号相反的电荷。当外力去掉后，它又重新恢复到不带电的状态,这种现象被称为压电效应。4.动态误差在被测量随时间变化过程中进行测量时所产生的附加误差称为动态误差。5.传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的,便于应用的某种物理量的测量装置。二、填空题（每小题2分，共20分）1.内循环外循环2。性能指标系统功能使用条件经济效益3。PLC4。20mm5.位置和速度6。0。027.增加而减小8.29。前馈控制器10。简单的直线运动控制三、选择题（每小题2分，共10分）1.B.2。A3。C.4。C5、D四、判断题(每小题2分，共10分)1、√2、×3、√4、×5、√五、问答题（每小题10分，共30分)1。单电源驱动电路双电源驱动电路斩波限流驱动电路2。步距误差步距误差直接影响执行部件的定位精度.最大静转矩是指步进电动机在某相始终通电而处于静止不动状态时，所能承受的最大外加转矩，亦即所能输出的最大电磁转矩，它反映了步进电动机的制动能力和低速步进运行时的负载能力。启动矩一频特性空载时步进电动机由静止突然启动，并不失步地进入稳速运行所允许的最高频率称为最高启动频率.启动频率与负载转矩有关。运行矩频特...
