数控机床壳体材料与工艺---有机玻璃VIP免费

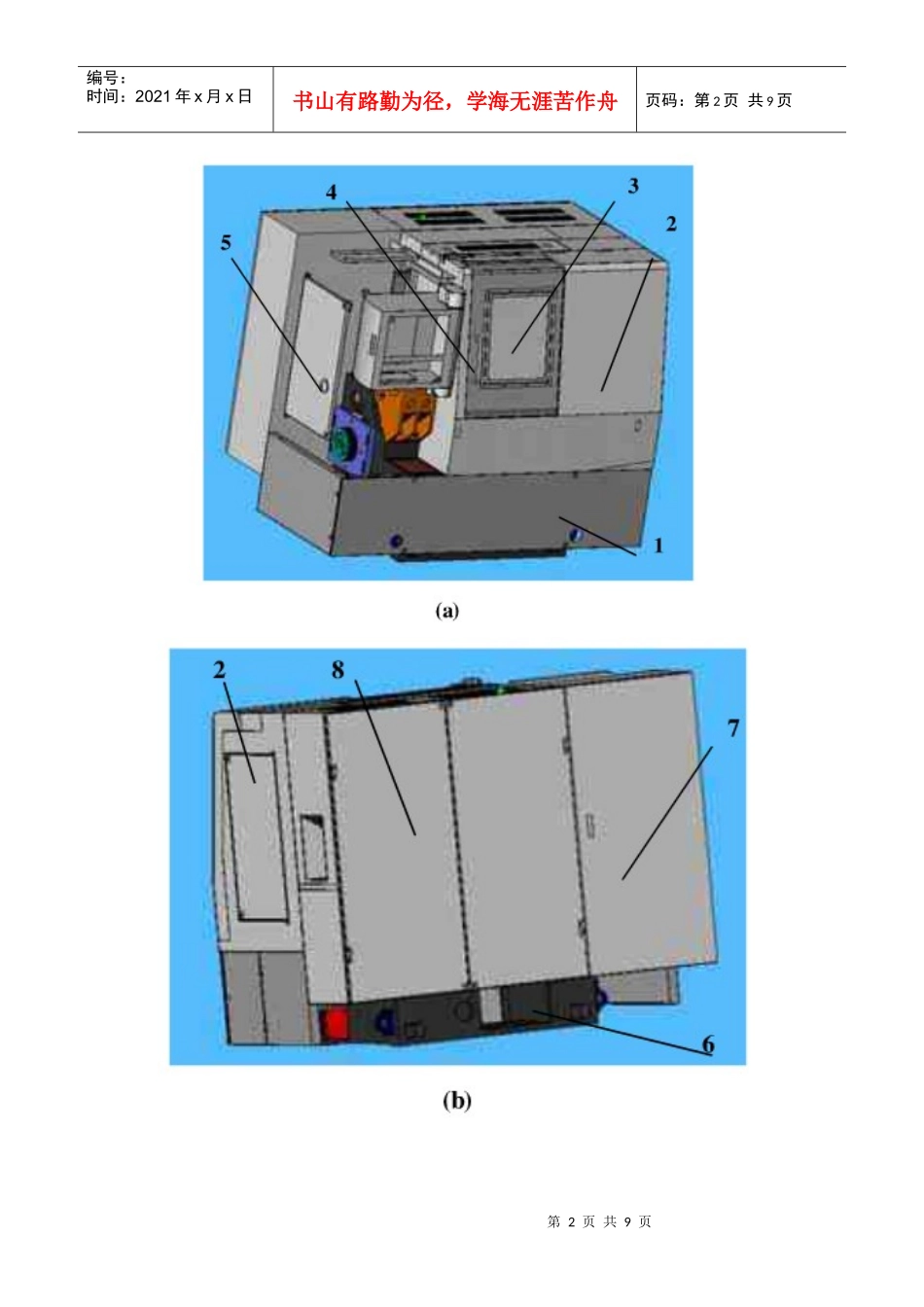

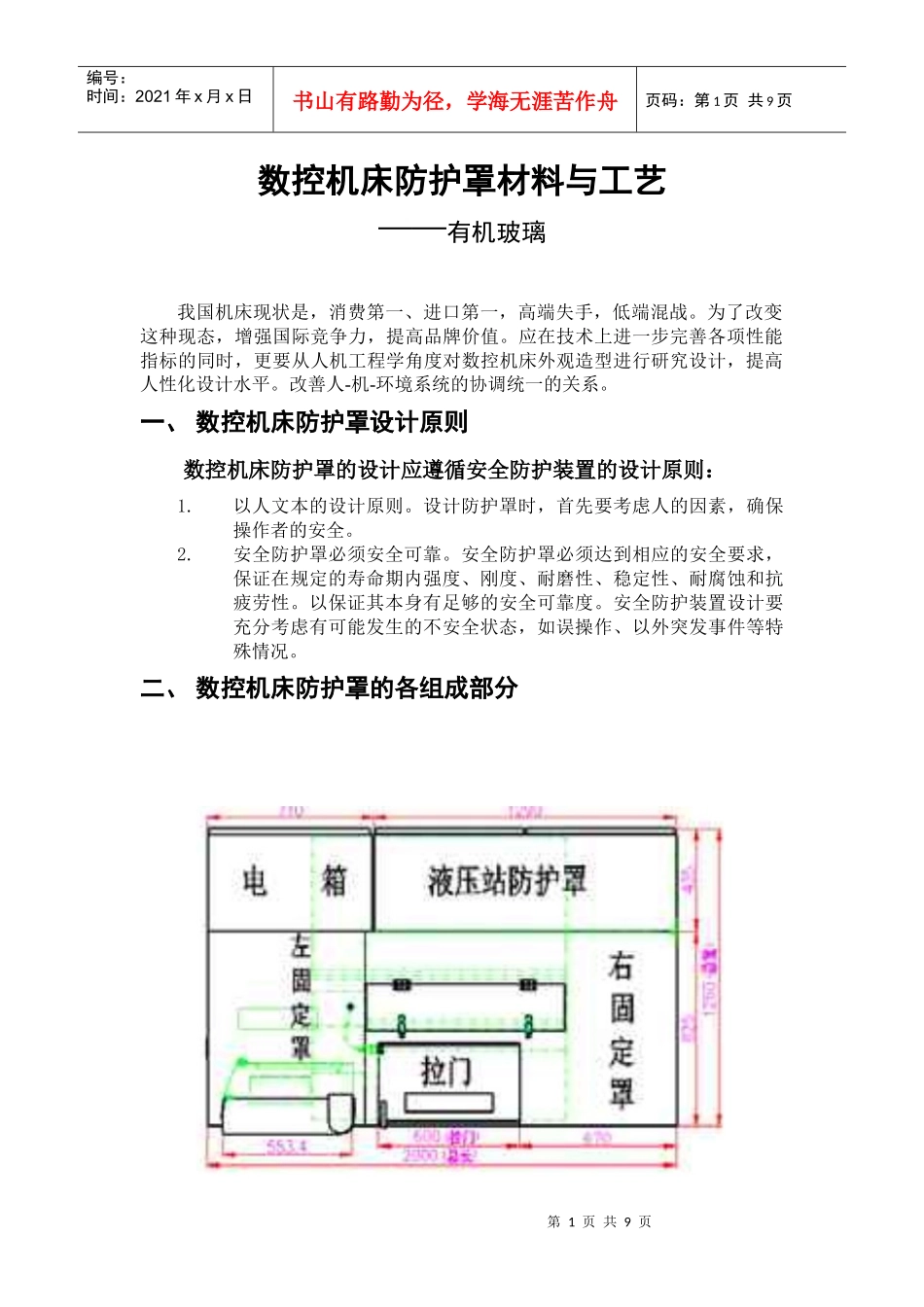

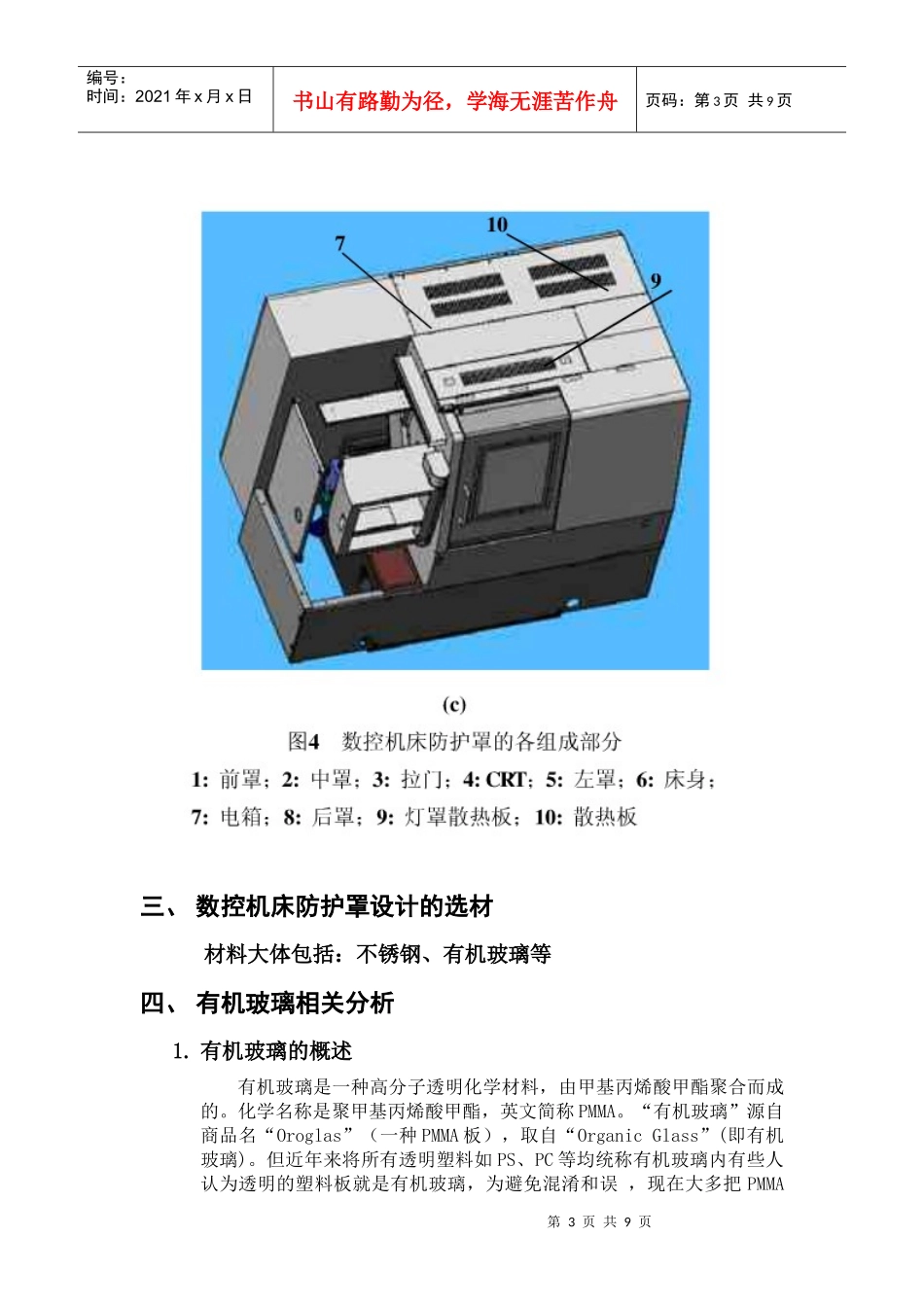

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页数控机床防护罩材料与工艺——有机玻璃我国机床现状是，消费第一、进口第一，高端失手，低端混战。为了改变这种现态，增强国际竞争力，提高品牌价值。应在技术上进一步完善各项性能指标的同时，更要从人机工程学角度对数控机床外观造型进行研究设计，提高人性化设计水平。改善人-机-环境系统的协调统一的关系。一、数控机床防护罩设计原则数控机床防护罩的设计应遵循安全防护装置的设计原则：1.以人文本的设计原则。设计防护罩时，首先要考虑人的因素，确保操作者的安全。2.安全防护罩必须安全可靠。安全防护罩必须达到相应的安全要求，保证在规定的寿命期内强度、刚度、耐磨性、稳定性、耐腐蚀和抗疲劳性。以保证其本身有足够的安全可靠度。安全防护装置设计要充分考虑有可能发生的不安全状态，如误操作、以外突发事件等特殊情况。二、数控机床防护罩的各组成部分第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页三、数控机床防护罩设计的选材材料大体包括：不锈钢、有机玻璃等四、有机玻璃相关分析1.有机玻璃的概述有机玻璃是一种高分子透明化学材料，由甲基丙烯酸甲酯聚合而成的。化学名称是聚甲基丙烯酸甲酯，英文简称PMMA。“有机玻璃”源自商品名“Oroglas”（一种PMMA板），取自“OrganicGlass”(即有机玻璃)。但近年来将所有透明塑料如PS、PC等均统称有机玻璃内有些人认为透明的塑料板就是有机玻璃，为避免混淆和误，现在大多把PMMA第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页板材称作压克力板，而把各种PMMA材料笼地称为压克力或亚克力,有机玻璃是迄今为止合成透明材料中质最优异的.2.有机玻璃的特性①高度透明性。有机玻璃是目前最优良的高分子透明材料，透光率达到92％，比玻璃的透光度高。称为人造小太阳的太阳灯的灯管是石英做的，这是因为石英能完全透过紫外线。普通玻璃只能透过0.6％的紫外线，但有机玻璃却能透过73％。②机械强度高。有机玻璃的相对分子质量大约为200万，是长链的高分子化合物，而且形成分子的链很柔软，因此，有机玻璃的强度比较高，抗拉伸和抗冲击的能力比普通玻璃高7～18倍。有一种经过加热和拉伸处理过的有机玻璃，其中的分子链段排列得非常有次序，使材料的韧性有显著提高。用钉子钉进这种有机玻璃，即使钉子穿透了，有机玻璃上也不产生裂纹。这种有机玻璃被子弹击穿后同样不会破成碎片。因此，拉伸处理的有机玻璃可用作防弹玻璃，也用作军用飞机上的座舱盖。③重量轻。有机玻璃的密度为1.18kg/dm3，同样大小的材料，其重量只有普通玻璃的一半，金属铝（属于轻金属）的43％。④易于加工。有机玻璃不但能用车床进行切削，钻床进行钻孔，而且能用丙酮、氯仿等粘结成各种形状的器具，也能用吹塑、注射、挤出等塑料成型的方法加工成大到飞机座舱盖，小到假牙和牙托等形形色色的制品。3.有机玻璃市场中的规格、价格、形态亚克力板进口亚克力2.05×3.05m28元/kg国产亚克力（回料）1.25×1.85/2.45m、1.22×1.82/2.44m、1.23×1.83m17元/kg布金板、布银板1.1m×1.2m×5mm29元/kg1.1m×1.2m×3mm35元/kg国产亚克力（新料）1.25/1.22/1.24×1.85/2.44/2.46m(3mm-12mm透明）23元/KG1.25/1.22/1.24×1.85/2.44/2.46m(14mm-25mm透明）24元/KG品名型号规格产地单价(元/吨)PMMAV052注塑级美国罗姆9800元/吨第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页PMMAV500挤塑级美国罗姆10000元/吨PMMAV920注塑级美国罗姆11000元/吨PMMA8N注塑级德国罗姆11000元/吨PMMACM203挤出级台湾奇美9800元/吨PMMACM205耐热级台湾奇美10000元/吨PMMACM207通用级台湾奇美9900元/吨PMMACM208挤出级台湾奇美10000元/吨PMMACM211流动性级台湾奇美9800元/吨PMMAIF850一般级韩国LG9700元/吨PMMAIG840注塑级韩国LG9800元/吨PMMAEH910挤压级韩国LG9800元...
