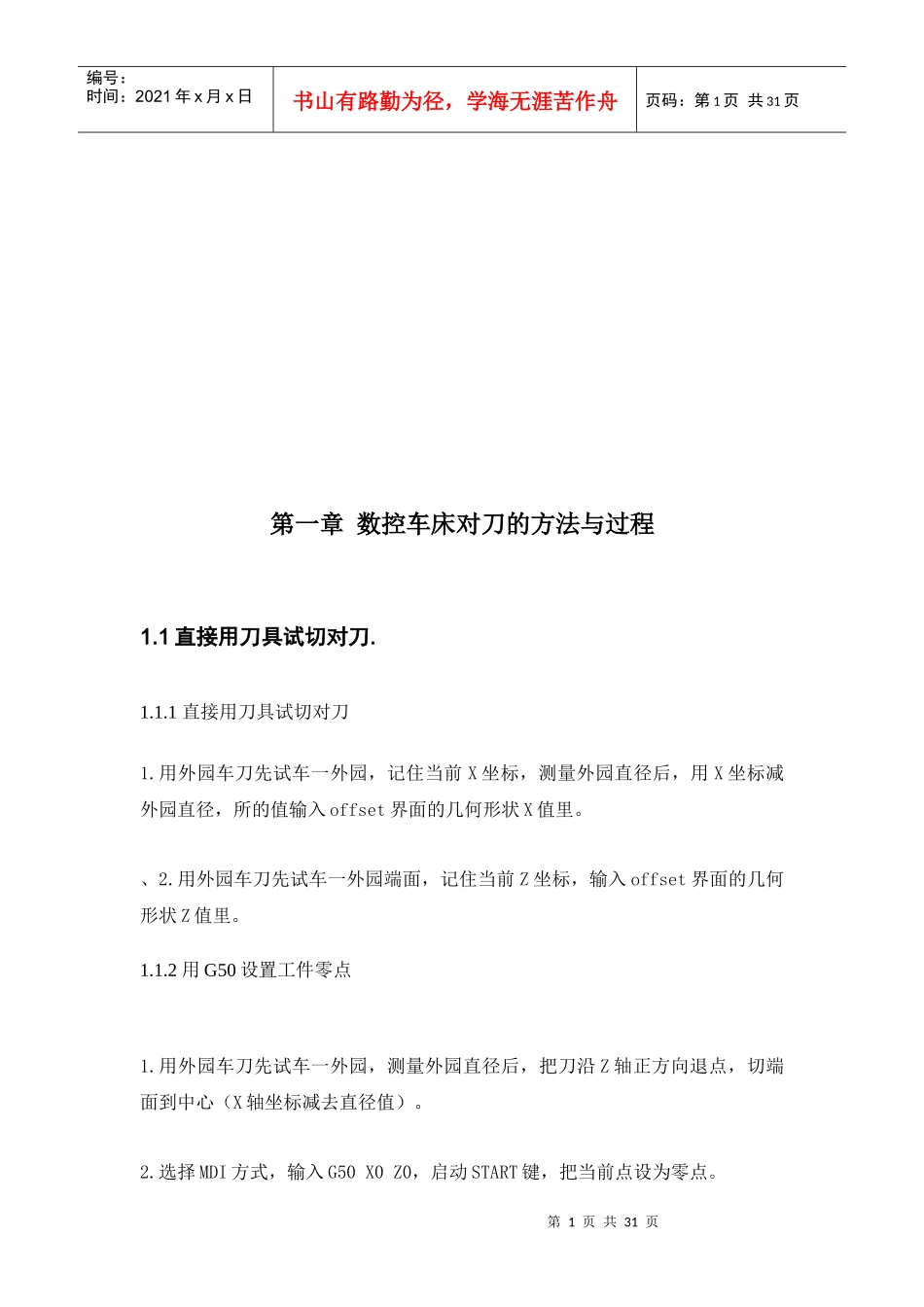

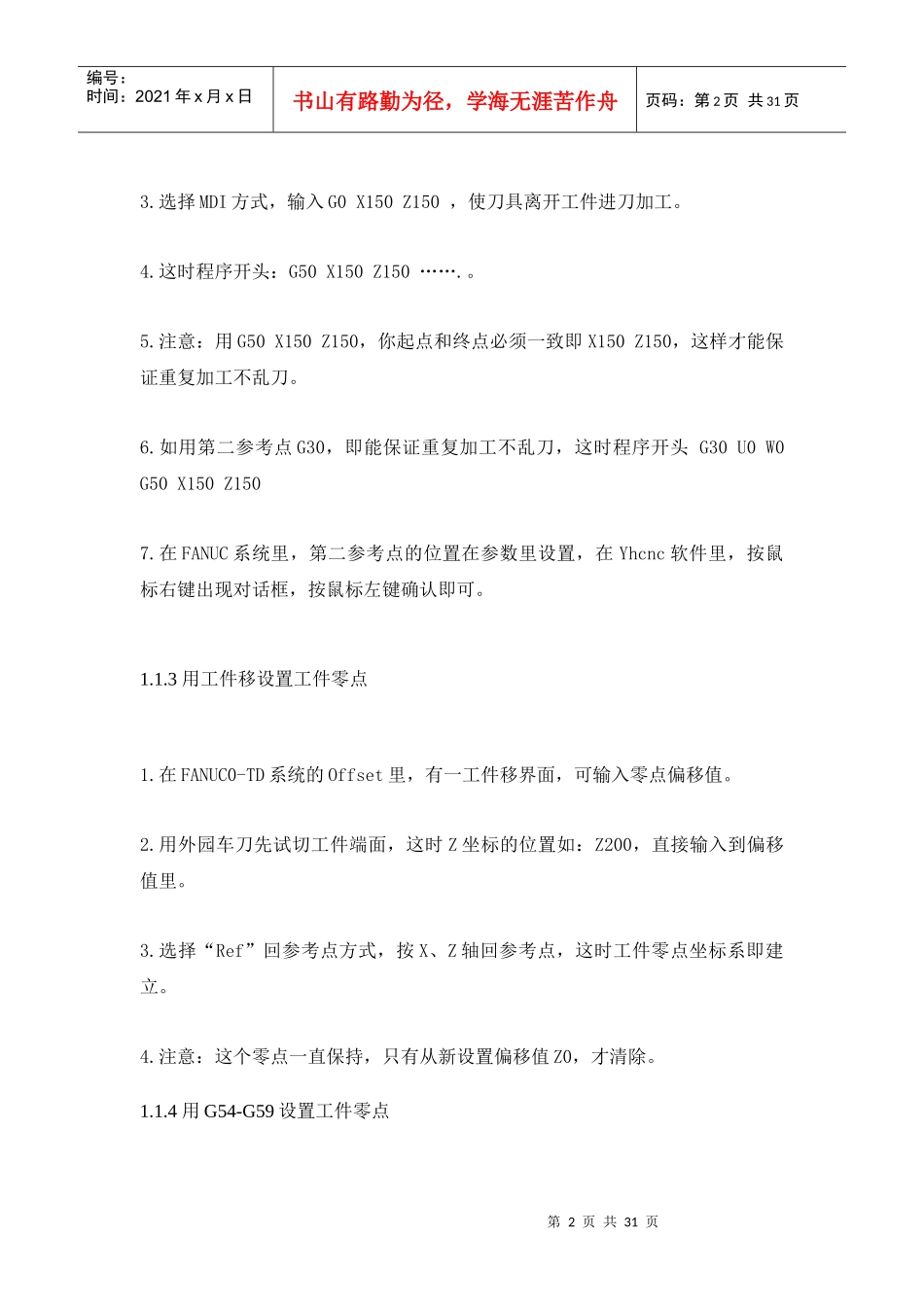

第0页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共31页第1页共31页第0页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页第一章数控车床对刀的方法与过程1.1直接用刀具试切对刀.1.1.1直接用刀具试切对刀1.用外园车刀先试车一外园，记住当前X坐标，测量外园直径后，用X坐标减外园直径，所的值输入offset界面的几何形状X值里。、2.用外园车刀先试车一外园端面，记住当前Z坐标，输入offset界面的几何形状Z值里。1.1.2用G50设置工件零点1.用外园车刀先试车一外园，测量外园直径后，把刀沿Z轴正方向退点，切端面到中心（X轴坐标减去直径值）。2.选择MDI方式，输入G50X0Z0，启动START键，把当前点设为零点。第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页3.选择MDI方式，输入G0X150Z150，使刀具离开工件进刀加工。4.这时程序开头：G50X150Z150…….。5.注意：用G50X150Z150，你起点和终点必须一致即X150Z150，这样才能保证重复加工不乱刀。6.如用第二参考点G30，即能保证重复加工不乱刀，这时程序开头G30U0W0G50X150Z1507.在FANUC系统里，第二参考点的位置在参数里设置，在Yhcnc软件里，按鼠标右键出现对话框，按鼠标左键确认即可。1.1.3用工件移设置工件零点1.在FANUC0-TD系统的Offset里，有一工件移界面，可输入零点偏移值。2.用外园车刀先试切工件端面，这时Z坐标的位置如：Z200，直接输入到偏移值里。3.选择“Ref”回参考点方式，按X、Z轴回参考点，这时工件零点坐标系即建立。4.注意：这个零点一直保持，只有从新设置偏移值Z0，才清除。1.1.4用G54-G59设置工件零点第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页1.用外园车刀先试车一外园，测量外园直径后，把刀沿Z轴正方向退点，切端面到中心。2.把当前的X和Z轴坐标直接输入到G54----G59里,程序直接调用如:G54X50Z50……。3.注意:可用G53指令清除G54-----G59工件坐标系。FANUC系统确定工件坐标系有三种方法。第一种是：通过对刀将刀偏值写入参数从而获得工件坐标系。这种方法操作简单，可靠性好，他通过刀偏与机械坐标系紧密的联系在一起，只要不断电、不改变刀偏值，工件坐标系就会存在且不会变，即使断电，重启后回参考点，工件坐标系还在原来的位置。第二种是：用G50设定坐标系，对刀后将刀移动到G50设定的位置才能加工。对到时先对基准刀，其他刀的刀偏都是相对于基准刀的。第三种方法是MDI参数，运用G54~G59可以设定六个坐标系，这种坐标系是相对于参考点不变的，与刀具无关。这种方法适用于批量生产且工件在卡盘上有固定装夹位置的加工。7.在FANUC系统里，第二参考点的位置在参数里设置，在Yhcnc软件里，按鼠标右键出现车床分有对刀器和没有对刀器,但是对刀原理都一样,先说没有对刀器的吧.为(0，0)，这样势必造成基准的不统一，所以每次开机的第一步操作为参考点回归(有的称为回零点)，也就是通过确定(X，Z)来确定原点(0，0)。为了计算和编程方便，我们通常将程序原点设定在工件右端面的回转中心上，第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页尽量使编程基准与设计、装配基准重合。机械坐标系是机床唯一的基准，所以必须要弄清楚程序原点在机械坐标系中的位置。这通常在接下来的对刀过程中完成车床本身有个机械原点,你对刀时一般要试切的啊,比如车外径一刀后Z向退出,测量车件的外径是多少,然后在G画面里找到你所用刀号把光标移到X输入X...按测量机床就知道这个刀位上的刀尖位置了,内径一样,Z向就简单了,把每把刀都在Z向碰一个地方然后测量Z0就可以了.这样所有刀都有了记录,确定加工零点在工件移里面(offshift),可以任意一把刀决定工件原点.这样对刀要记住对刀前要先读刀.有个比较方便的方法,就是用夹头对刀,我们知道夹头外径,刀具去碰了输入外径就可以,对内径时可以拿一量块用手压在夹头上对,同样输入夹头外径就可以了.如果有对刀器就方便多了,对刀器就相当于一个固定的对刀试切工件,刀具碰了就记...
