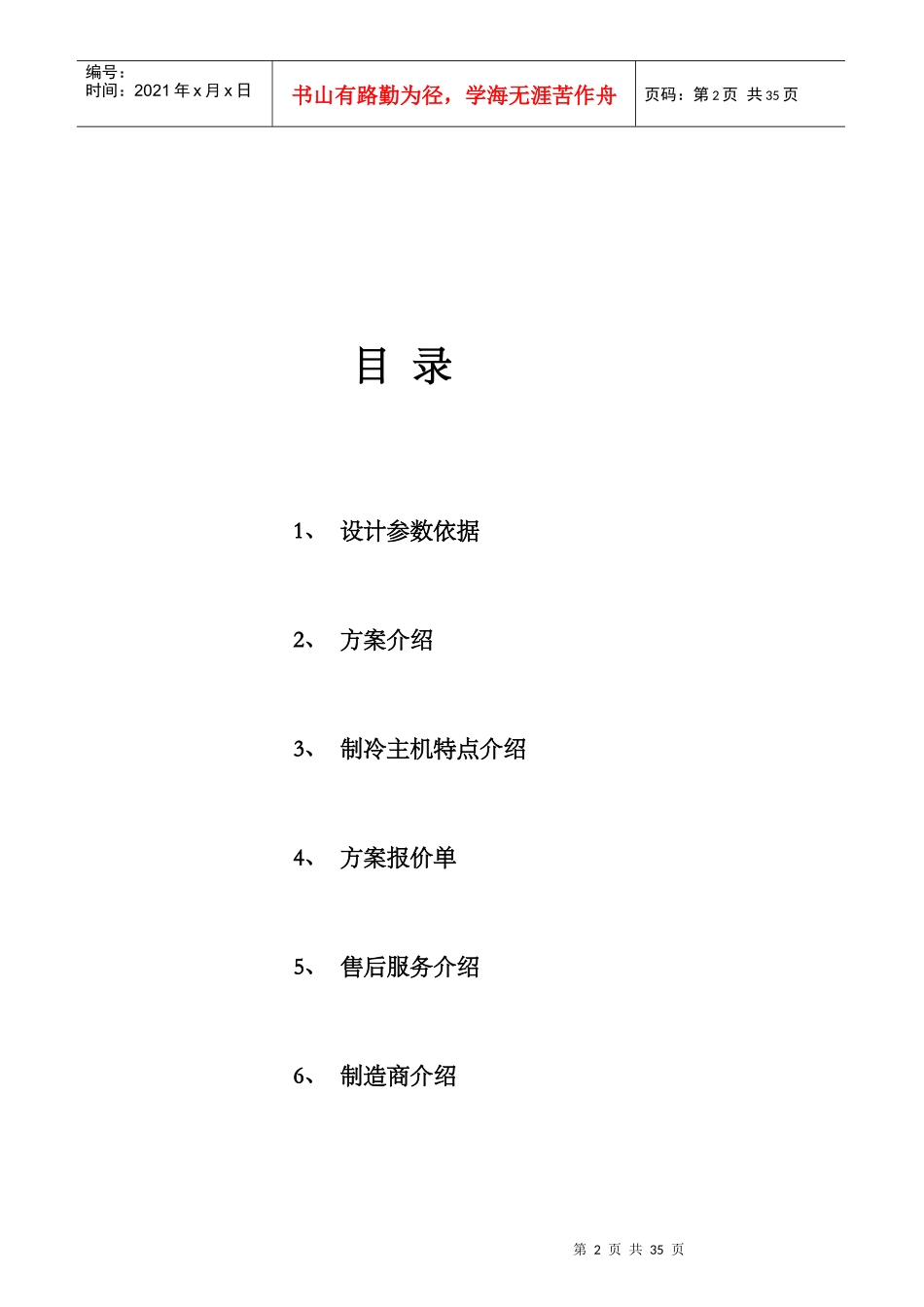

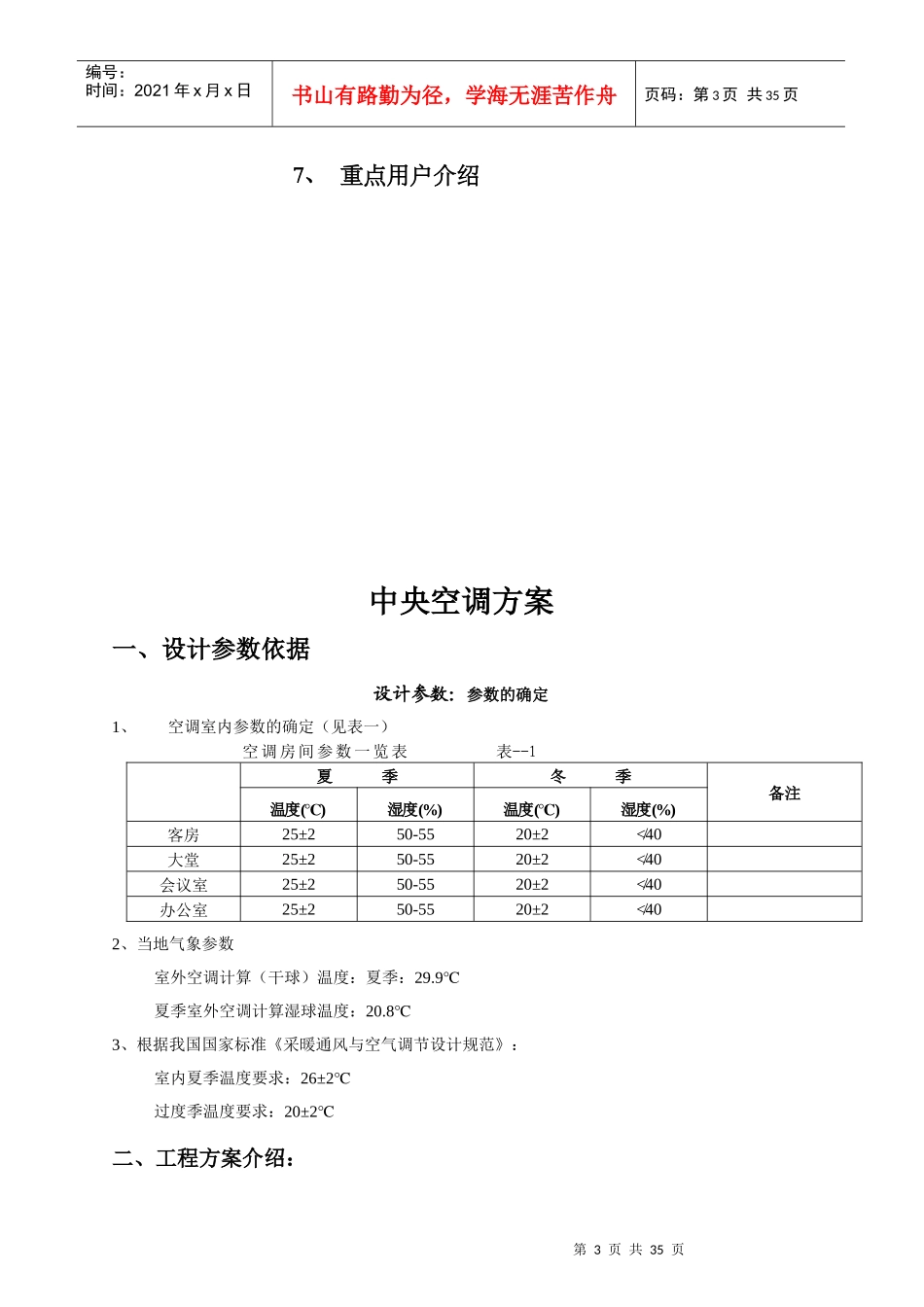

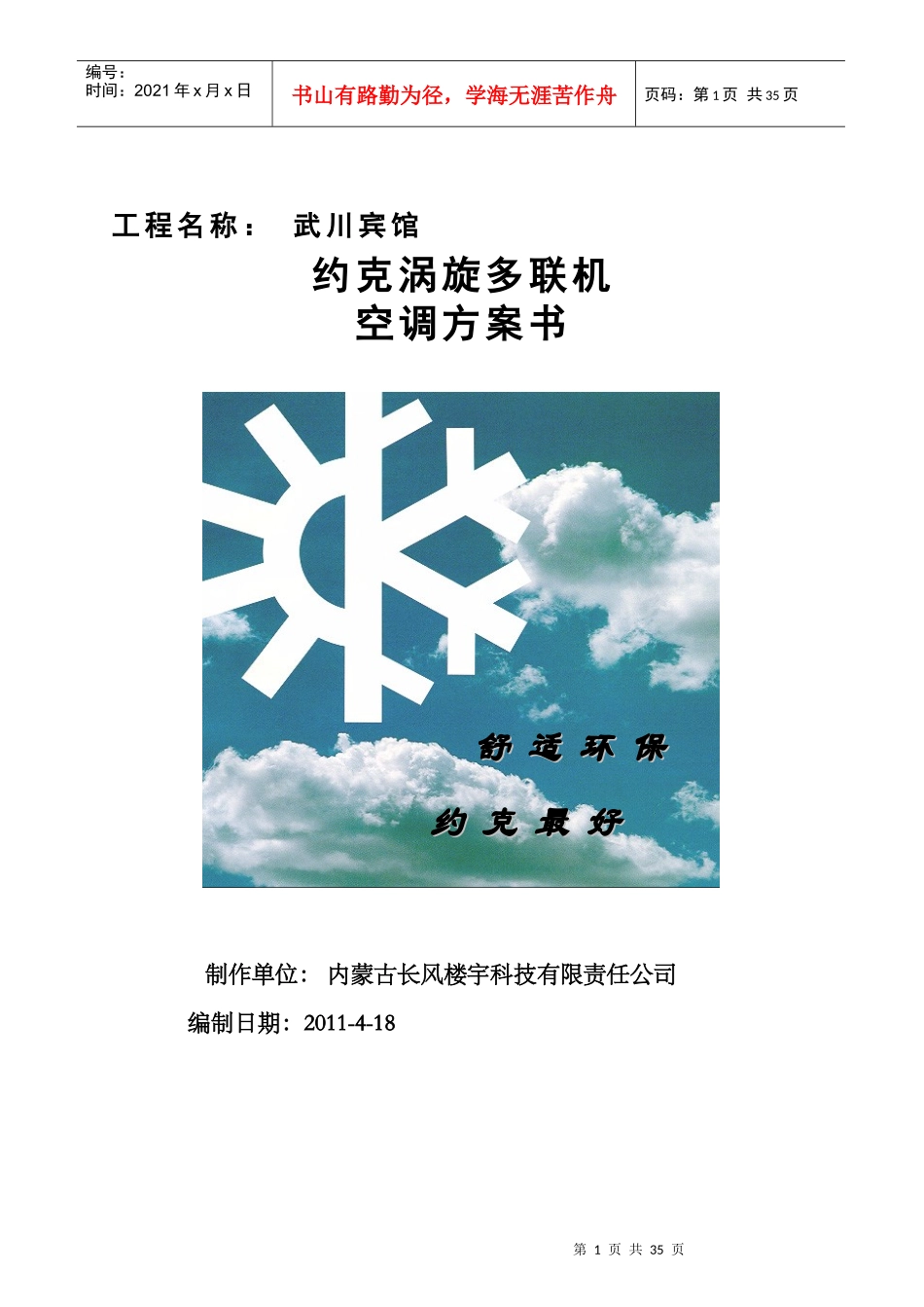

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页工程名称：武川宾馆约克涡旋多联机空调方案书制作单位：内蒙古长风楼宇科技有限责任公司编制日期：2011-4-18舒舒适适环环保保约约克克最最好好第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页目录1、设计参数依据2、方案介绍3、制冷主机特点介绍4、方案报价单5、售后服务介绍6、制造商介绍第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页7、重点用户介绍中央空调方案一、设计参数依据设计参数：参数的确定1、空调室内参数的确定（见表一）空调房间参数一览表表--1夏季冬季备注温度()℃湿度(%)温度()℃湿度(%)客房25±250-5520±2≮�40大堂25±250-5520±2≮�40会议室25±250-5520±2≮�40办公室25±250-5520±2≮�402、当地气象参数室外空调计算（干球）温度：夏季：29.9℃夏季室外空调计算湿球温度：20.8℃3、根据我国国家标准《采暖通风与空气调节设计规范》：室内夏季温度要求：26±2℃过度季温度要求：20±2℃二、工程方案介绍：第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页工程位于武川，为住宿会议为一体宾馆。根据其功能分布及业主要求对空调区域进行制冷要求，根据工程实际特点及“经济、实用、可靠、方便、安全”等原则，在确定空调方案时，重点考虑了以下几个方面：1、初投资合理，长期运行费用低；2、区域集中管理，安全方便使用及维护；3、具备灵活地单控功能，合理利用空调配置；4、房间内夏季凉爽，过渡季节通过主机制热，四季适宜；5、房间内各种设备的噪声低；6、各种设备、管道与室内外装修配合良好，保证美观大方；7、设备操作简单，运行可靠，使用方便简捷；8、室内空调设备尽量少占用使用空间；根据以上思路，我们提出的空调系统方案为采用商用空调机方案，以供业主在决策时参考。负荷确定：根据《采暖通风与空气调节设计规范》、《暖通空调设计手册》及当地实际运行的情况，确定该项目冷负荷为室外主机总冷量181KW，建筑面积2650平米，空调面积近2000平米，会议室每平米制冷量150瓦，客房每平米制冷量100瓦，同时使用系数0.9。三、约克智旋系列R410A数码涡旋多联机特点介绍一、产品阵容（一）室外机室外机容量以2HP为单位递增，最大可达48HP。有单机模块和模块组合形式，大容量外机为全数码模块拼接。（二）室内机第5页共35页第4页共35页-5℃43℃-15℃18℃编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页约克有两种室内机供客户选择——暗装整体式室内机和卡式天花室内机，客户可配合室内装潢自由选择室内机形式。二、产品特点（一）出色的节能效多联机按IPLV(C)来标定能效等级,智旋系列室外机单机模块均以达到国家1级能效等级。10HP外机的IPLV(C)高出国标（3.55）21%。（二）宽广的运行范围制热运转温度最低为-15℃，保证室外机组在寒冷的北方也可以正常运转，制热充分。YDCP-0CYDCK-0C第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页制冷制热（三）灵活的设计自由度系统设计安装更加自由，满足各种不同的房型需求。（四）静音高效管长最大配管长(m)实际管长≤125m等效管长≤150m第一分歧管到最远室内机等效管长(m)≤40m高度落差室内、外高度落差室外机高于室内机≤50m室外机低于室内机≤40m室内机之间高度落差≤15m第7页共35页第6页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共35页室外机采用BLDC直流无刷调速风机，大大降低室外机噪音和电机功率。（五）室内机超薄设计，便于安装YDCP07～25超薄隐形设计，机身厚度仅为200mm，YDCP30～45也仅为225mm；宽度方向也降至700mm。安装空间限制更小，选择安装位置更自由，与室内装修完美结合。预留提升泵安装腔，可选配冷凝水提升泵。（六）无电磁干扰约克智旋系列采用先进的数码涡旋技术，无需变频设备，不会因高次谐波而干扰其他设备工作、影响...
