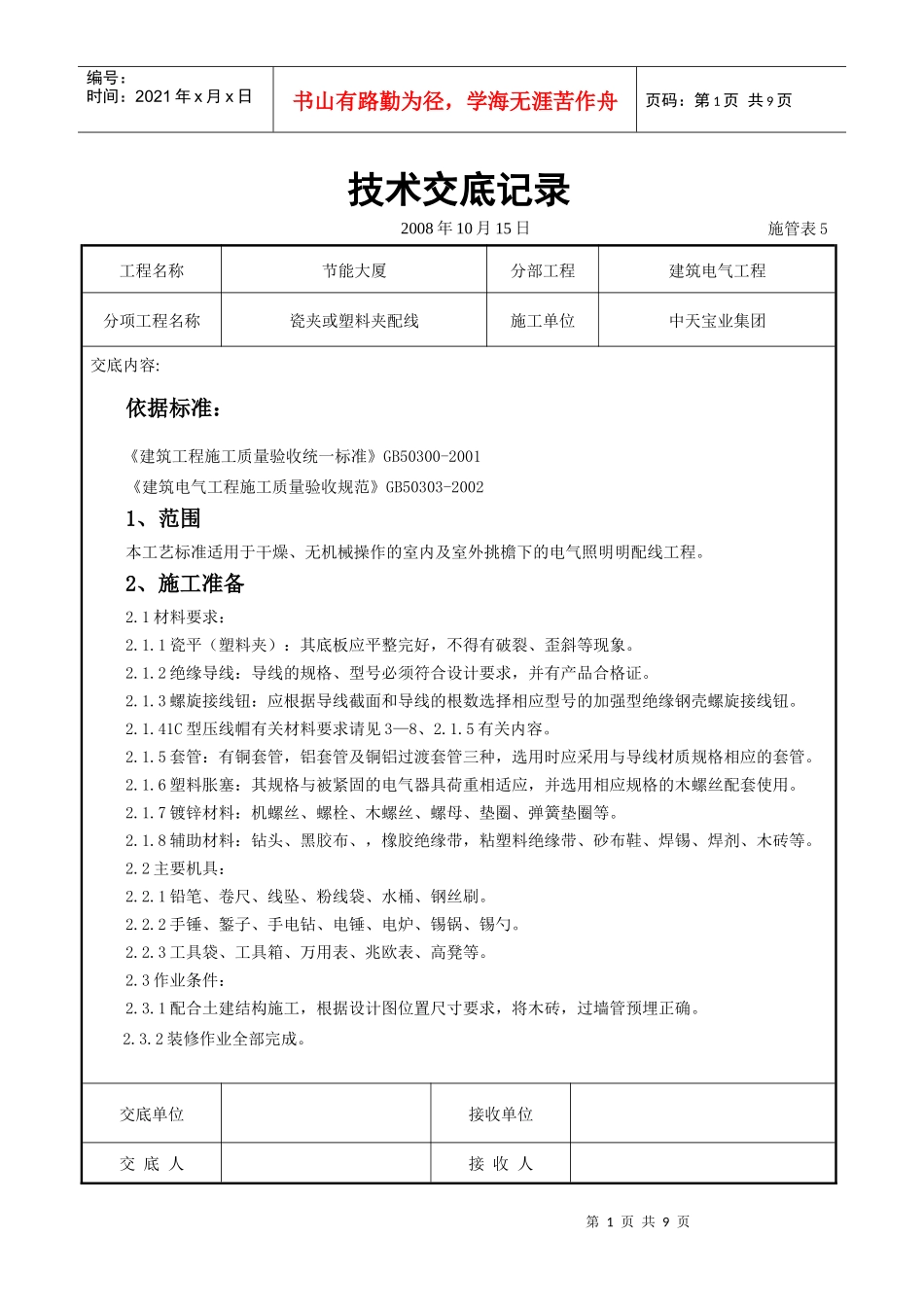

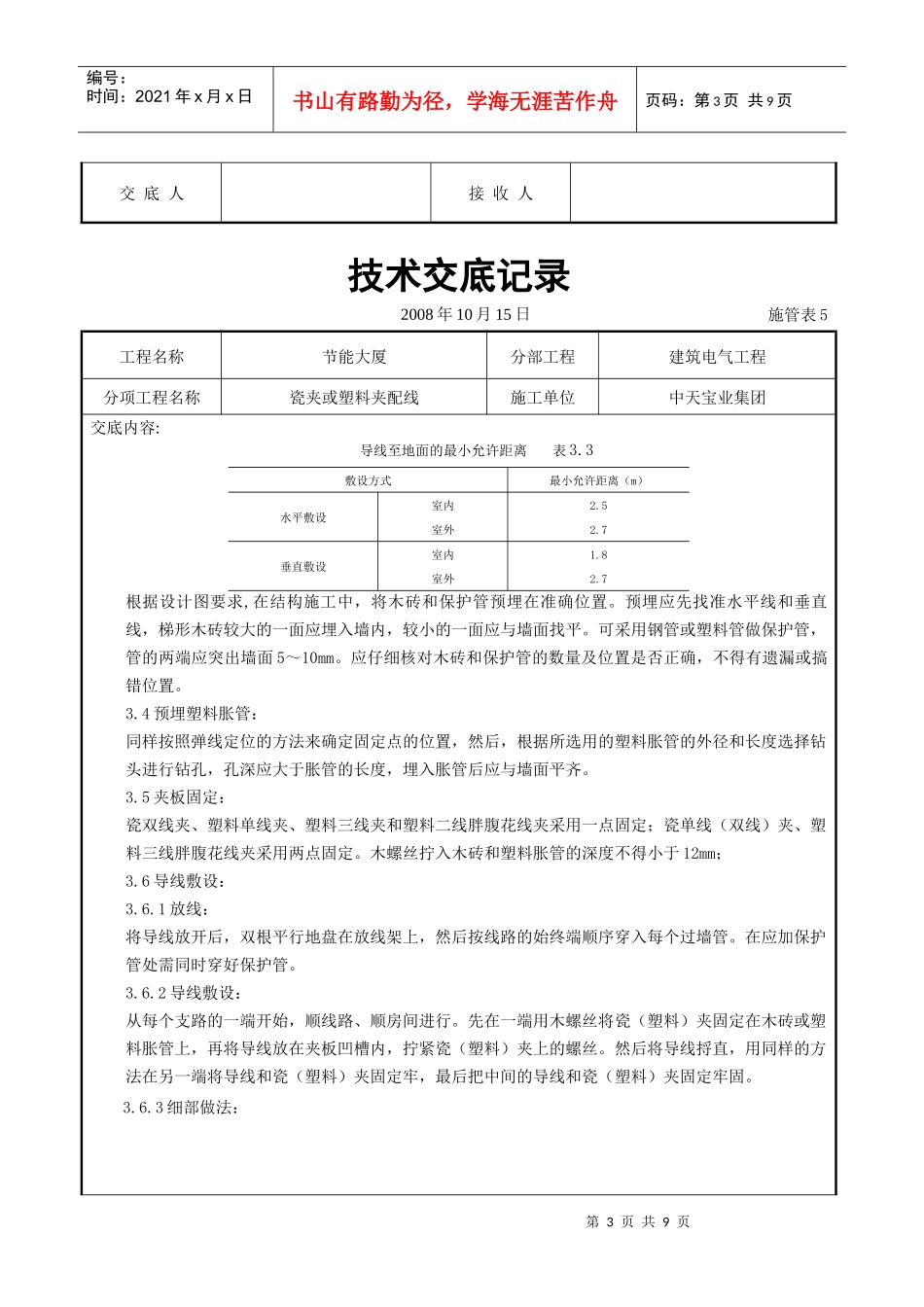

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称瓷夹或塑料夹配线施工单位中天宝业集团交底内容:依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于干燥、无机械操作的室内及室外挑檐下的电气照明明配线工程。2、施工准备2.1材料要求：2.1.1瓷平（塑料夹）：其底板应平整完好，不得有破裂、歪斜等现象。2.1.2绝缘导线：导线的规格、型号必须符合设计要求，并有产品合格证。2.1.3螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。2.1.41C型压线帽有关材料要求请见3—8、2.1.5有关内容。2.1.5套管：有铜套管，铝套管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。2.1.6塑料胀塞：其规格与被紧固的电气器具荷重相适应，并选用相应规格的木螺丝配套使用。2.1.7镀锌材料：机螺丝、螺栓、木螺丝、螺母、垫圈、弹簧垫圈等。2.1.8辅助材料：钻头、黑胶布、，橡胶绝缘带，粘塑料绝缘带、砂布鞋、焊锡、焊剂、木砖等。2.2主要机具：2.2.1铅笔、卷尺、线坠、粉线袋、水桶、钢丝刷。2.2.2手锤、錾子、手电钻、电锤、电炉、锡锅、锡勺。2.2.3工具袋、工具箱、万用表、兆欧表、高凳等。2.3作业条件：2.3.1配合土建结构施工，根据设计图位置尺寸要求，将木砖，过墙管预埋正确。2.3.2装修作业全部完成。交底单位接收单位交底人接收人第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称瓷夹或塑料夹配线施工单位中天宝业集团交底内容:3、操作工艺3.1工艺流程：弹线定位——预埋木砖和保护（预埋塑料胀管）——夹板固定——导线敷设——导线连结——线路检查、绝缘摇测3.2弹线定位：3.2.1弹线定位应符合以下规定：3.2.1.1线路与其它管路应避免相遇，接近敷设时，其最小距离应符合3-1、表3-2规定。3.2.1.2导线在转弯、分支和进入电气器具处，均应装设支持件固定。采用瓷夹板或塑料夹板配线时，支持点与转弯中点、分支点和电气器具边缘的距离为40～60mm。3.2.1.3导线沿室内墙壁、顶棚敷设时，其支持件固定点间的距离应符合表3.2.1.3规定。支持件固定点之间的距离表3.2.1.3配线方式导线线芯截面（m㎡）1～46～10允许最大距离（mm）瓷夹（塑料夹）配线7008003.2.1.4室内敷设的导线与建筑物表面最小距离在瓷（塑料）夹板配线时，应不小于5mm；3.2.1.5瓷（塑料）夹板配线时，导线至地面的最小距离见表3-20规定。3.2.2弹线定位：根据设计图要求，从线路的电源设备和用电器具的位置，找好水平和垂直线，用粉线袋沿建筑物表面，由始端至终端弹出线路的中心线，均匀分出档距，标出固定点位置。3.3预埋木砖和保护管：交底单位接收单位第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页交底人接收人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称瓷夹或塑料夹配线施工单位中天宝业集团交底内容:导线至地面的最小允许距离表3.3敷设方式最小允许距离（m）水平敷设室内室外2.52.7垂直敷设室内室外1.82.7根据设计图要求,在结构施工中，将木砖和保护管预埋在准确位置。预埋应先找准水平线和垂直线，梯形木砖较大的一面应埋入墙内，较小的一面应与墙面找平。可采用钢管或塑料管做保护管，管的两端应突出墙面5～10mm。应仔细核对木砖和保护管的数量及位置是否正确，不得有遗漏或搞错位置。3.4预埋塑料胀管：同样按照弹线定位的方法来确定固定点的位置，然后，根据所选用的塑料胀管的外径和长度选择钻头进行钻孔，孔深应大于胀管的长度，埋入胀管后应与墙面平齐。3.5夹板固定：瓷双线夹、塑料单线夹、塑料三线夹和塑料二线胖腹花线夹采用一点固定；瓷单线（双线）夹、塑料三线胖腹花线夹采用两点固定。木螺丝拧入木砖和塑料胀管的深度不得小于12mm；3.6...
