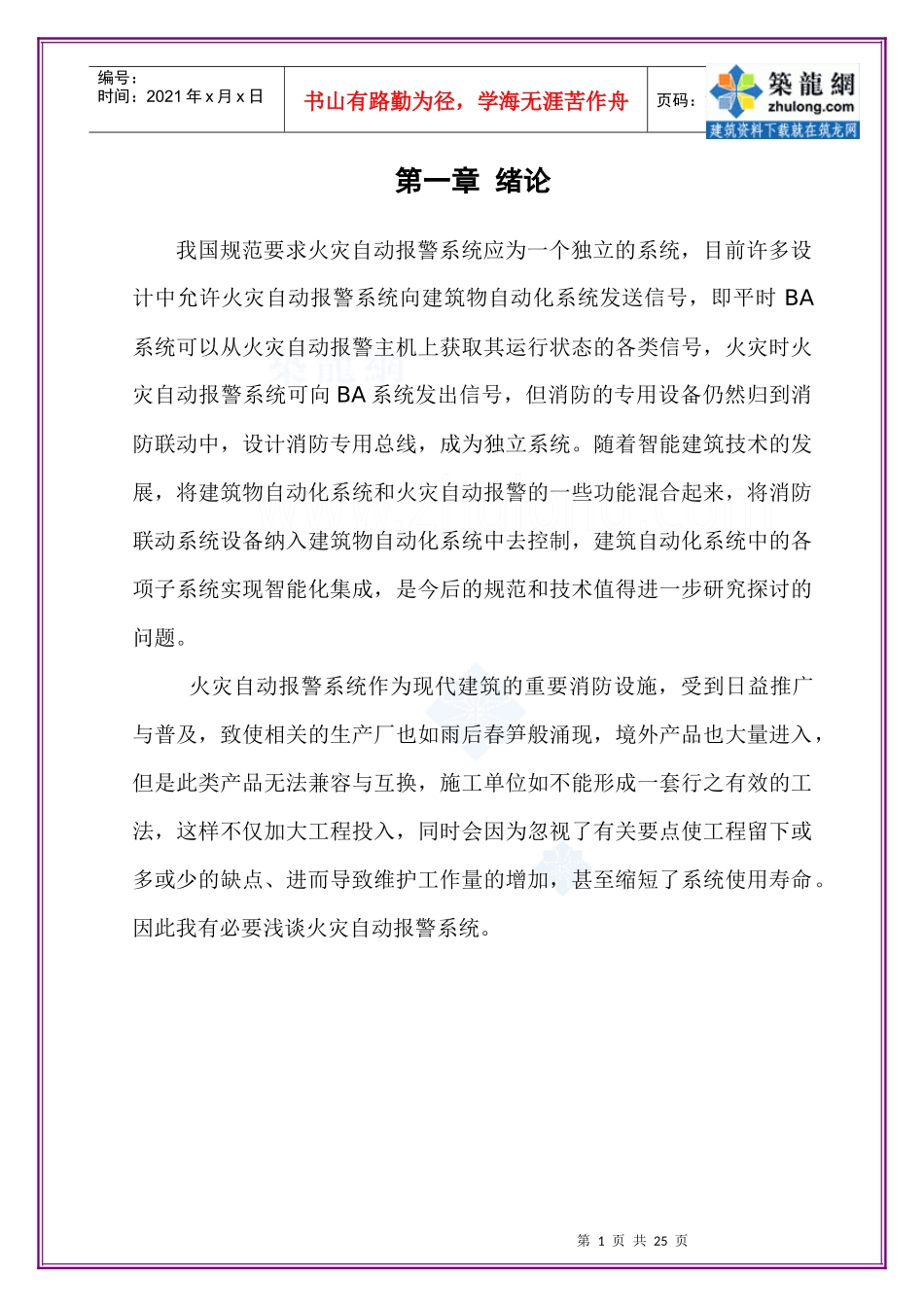

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页第一章绪论我国规范要求火灾自动报警系统应为一个独立的系统，目前许多设计中允许火灾自动报警系统向建筑物自动化系统发送信号，即平时BA系统可以从火灾自动报警主机上获取其运行状态的各类信号，火灾时火灾自动报警系统可向BA系统发出信号，但消防的专用设备仍然归到消防联动中，设计消防专用总线，成为独立系统。随着智能建筑技术的发展，将建筑物自动化系统和火灾自动报警的一些功能混合起来，将消防联动系统设备纳入建筑物自动化系统中去控制，建筑自动化系统中的各项子系统实现智能化集成，是今后的规范和技术值得进一步研究探讨的问题。火灾自动报警系统作为现代建筑的重要消防设施，受到日益推广与普及，致使相关的生产厂也如雨后春笋般涌现，境外产品也大量进入，但是此类产品无法兼容与互换，施工单位如不能形成一套行之有效的工法，这样不仅加大工程投入，同时会因为忽视了有关要点使工程留下或多或少的缺点、进而导致维护工作量的增加，甚至缩短了系统使用寿命。因此我有必要浅谈火灾自动报警系统。第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页第二章火灾自动报警系统的组成火灾自动报警系统是由触发器件、火灾报警装置、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温。感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。一般火灾自动报警系统和自动喷水灭火系统、室内消火栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟垂壁等相关设备联动，自动或手动发出指令、启动相应的装置。2.1触发器件在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发件，主要包括火灾探测器和手动火灾报警按钮。火灾探测器是能对火灾参数(如烟、温度、火焰辐射、气体浓度等)响应，并自动产生火灾报警信号的器件。按响应火灾参数的不同，火灾探测器分成感温火灾探测器、感烟火灾探测器、感光火灾探测器、可燃气体探测器和复合火灾探测器五种基本类型。不同类型的火灾探测器适用于不同类型的火灾和不同的场所。手动火灾报警按钮是手动方式产生火灾报警信号、启动火灾自动报警系统的器件，也是火灾自动报警系统中不可缺少的组成部分之一。2.1.1感温式火灾探测器：火灾时物质的燃烧产生大量的热量，使周围温度发生变化。感温式火灾探测器是对警戒范围中某一点或某一线路周围温度变化时响应的火灾探测器。它是将温度的变化转换为电信号以达到报警目的。根据监测温度参数的不同，一般用于工业和民用建筑中的感温式火灾探测器有定温式、差温式、差定温式等几种。定温式：温度上升到预定值时响应的火灾探测器。差温式：环境温度的温升速度超过一定值时响应的火灾探测器。差定温式：兼有定温、差温两种功能的火灾探测器。感温探测器对火灾发生时温度参数的敏感，其关键是由组成探测器核心部件——热敏元件决定。热敏元件是利用某些物体的物理性质随温度变化而发生变化的敏感材料制成。例如：易熔合金或热敏绝缘材料、双金属片、热电偶、热敏电阻、半导体材料等。定温、差定温探头各级灵敏度探头的动作温度分别不大于1级62℃、2级70℃、3级78℃。感温式火灾探测器适宜安装于起火后产生烟雾较小的场所。平时温度较高的场所不宜安装感温式火灾探测器。2.1.2感烟式火灾探测器：第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页火灾的起火过程一般都伴有烟、热、光三种燃烧产物。在火灾初期，由于温度较低，物质多处于阴燃阶段，所以产生大量烟雾。烟雾是早期火灾的重要特征之一，感烟式火灾探测器是能对可见的或不可见的烟雾粒子响应的火灾探测器。它是将探测部位烟雾浓度的变化转换为电信号实现报警目的一种器件。感烟式火灾探测器有离子感烟式、光电感烟式、激光感烟式等几种型式。离子感烟式探测器是点型探测器，它是在电离室内...
