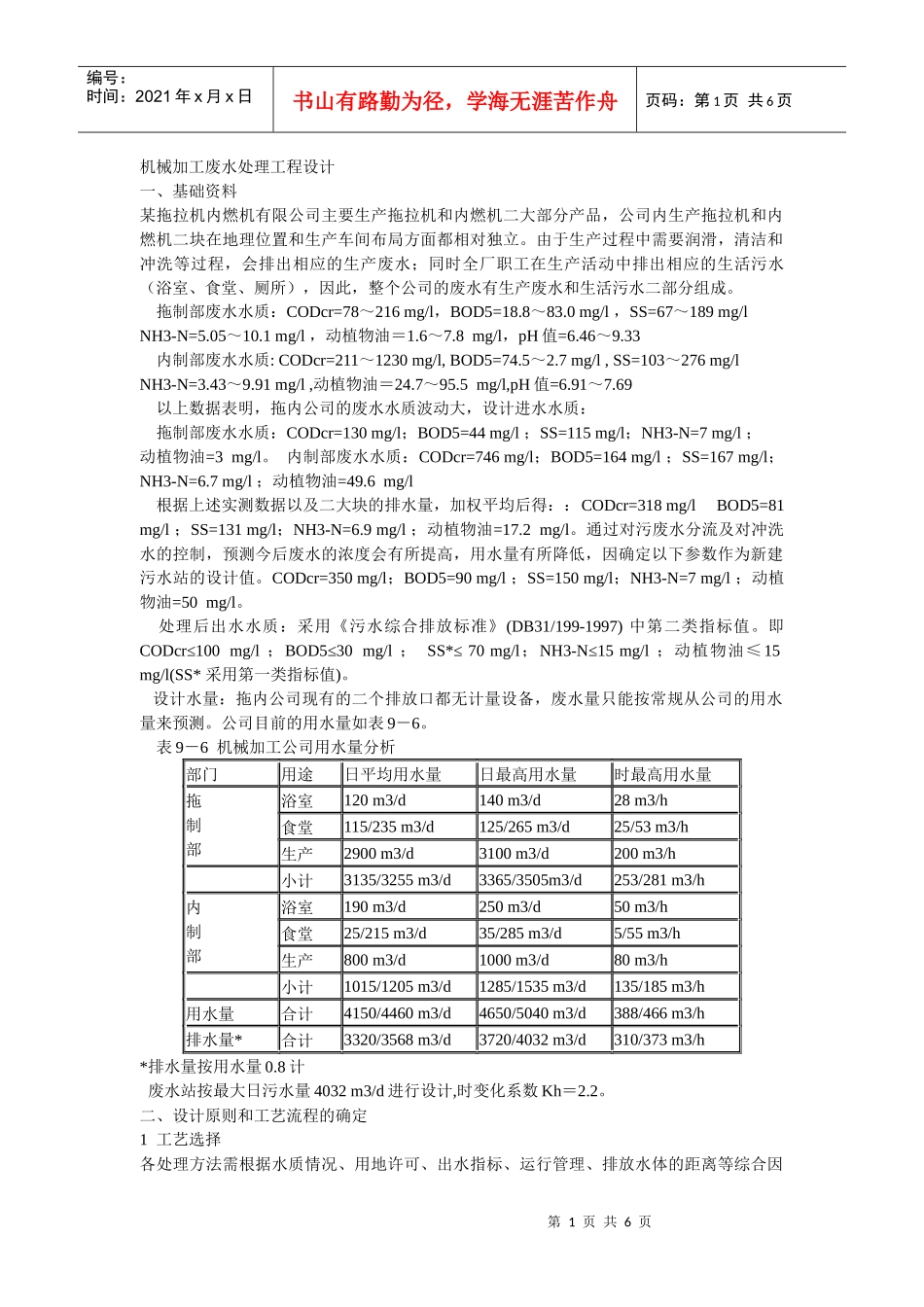

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页机械加工废水处理工程设计一、基础资料某拖拉机内燃机有限公司主要生产拖拉机和内燃机二大部分产品，公司内生产拖拉机和内燃机二块在地理位置和生产车间布局方面都相对独立。由于生产过程中需要润滑，清洁和冲洗等过程，会排出相应的生产废水；同时全厂职工在生产活动中排出相应的生活污水（浴室、食堂、厕所），因此，整个公司的废水有生产废水和生活污水二部分组成。拖制部废水水质：CODcr=78～216mg/l，BOD5=18.8～83.0mg/l，SS=67～189mg/lNH3-N=5.05～10.1mg/l，动植物油＝1.6～7.8mg/l，pH值=6.46～9.33内制部废水水质:CODcr=211～1230mg/l,BOD5=74.5～2.7mg/l,SS=103～276mg/lNH3-N=3.43～9.91mg/l,动植物油＝24.7～95.5mg/l,pH值=6.91～7.69以上数据表明，拖内公司的废水水质波动大，设计进水水质：拖制部废水水质：CODcr=130mg/l；BOD5=44mg/l；SS=115mg/l；NH3-N=7mg/l；动植物油=3mg/l。内制部废水水质：CODcr=746mg/l；BOD5=164mg/l；SS=167mg/l；NH3-N=6.7mg/l；动植物油=49.6mg/l根据上述实测数据以及二大块的排水量，加权平均后得：：CODcr=318mg/lBOD5=81mg/l；SS=131mg/l；NH3-N=6.9mg/l；动植物油=17.2mg/l。通过对污废水分流及对冲洗水的控制，预测今后废水的浓度会有所提高，用水量有所降低，因确定以下参数作为新建污水站的设计值。CODcr=350mg/l；BOD5=90mg/l；SS=150mg/l；NH3-N=7mg/l；动植物油=50mg/l。处理后出水水质：采用《污水综合排放标准》(DB31/199-1997)中第二类指标值。即CODcr≤100mg/l；BOD5≤30mg/l；SS*≤70mg/l；NH3-N≤15mg/l；动植物油≤15mg/l(SS*采用第一类指标值)。设计水量：拖内公司现有的二个排放口都无计量设备，废水量只能按常规从公司的用水量来预测。公司目前的用水量如表9－6。表9－6机械加工公司用水量分析部门用途日平均用水量日最高用水量时最高用水量拖制部浴室120m3/d140m3/d28m3/h食堂115/235m3/d125/265m3/d25/53m3/h生产2900m3/d3100m3/d200m3/h小计3135/3255m3/d3365/3505m3/d253/281m3/h内制部浴室190m3/d250m3/d50m3/h食堂25/215m3/d35/285m3/d5/55m3/h生产800m3/d1000m3/d80m3/h小计1015/1205m3/d1285/1535m3/d135/185m3/h用水量合计4150/4460m3/d4650/5040m3/d388/466m3/h排水量*合计3320/3568m3/d3720/4032m3/d310/373m3/h*排水量按用水量0.8计废水站按最大日污水量4032m3/d进行设计,时变化系数Kh＝2.2。二、设计原则和工艺流程的确定1工艺选择各处理方法需根据水质情况、用地许可、出水指标、运行管理、排放水体的距离等综合因第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页素考虑来选择一种或几种组合。本污水处理站处置的对象为生活污水和生产污水混合的污水，污水特征为含油、可生化性能较差。为充分发挥污水处理的投资效益，力使处理工艺合理、经济而有效，对拖内公司的水样进行了小试，小试结果如表9－7。表9－7机械加工废水混凝处理实验效果混凝剂加注量助凝剂加注量原水均值CODcr出水平均CODcrpH值内制部1‰0.1‰590807-7.2拖制部1‰0.1‰120507-7.2根据试验结果确定以下工艺。2工艺流程食堂（隔油）生活废水1＃调节池接触氧化（Q=3032m3/d）淋浴与厕所其他生产废水混凝反应气浮计量排放乳化废水预处理装置2＃调节池（Q=1000m3/d）油漆废水图9－6机械加工废水处理工艺流程此工艺流程是针对进入1＃调节池内的废水，其可生化好的特点采用生物法加以处理，降低运行成本；气浮作为其固液分离的手段可达到节约占地面积的目的。进入2＃调节池内的废水可生化差采用生物法难以奏效，采用物化法加以处理，去除CODcr及油比较可靠，而且二股水混合后，达标有保证。3总平面布置原则废水处理站较为理想的位置是进出管道比较顺畅，离排放水体或管道近，处于生活办公场所的下风向。根据介绍公司内可供废水站使用的位置在内制部的技校工场，占地面积约为408m2。因此，本废水站需根据现有场地进行布置。由于面积有限，废水处理站为二层布置，下层为混凝土水池，有1＃调节池、2＃调节池...
