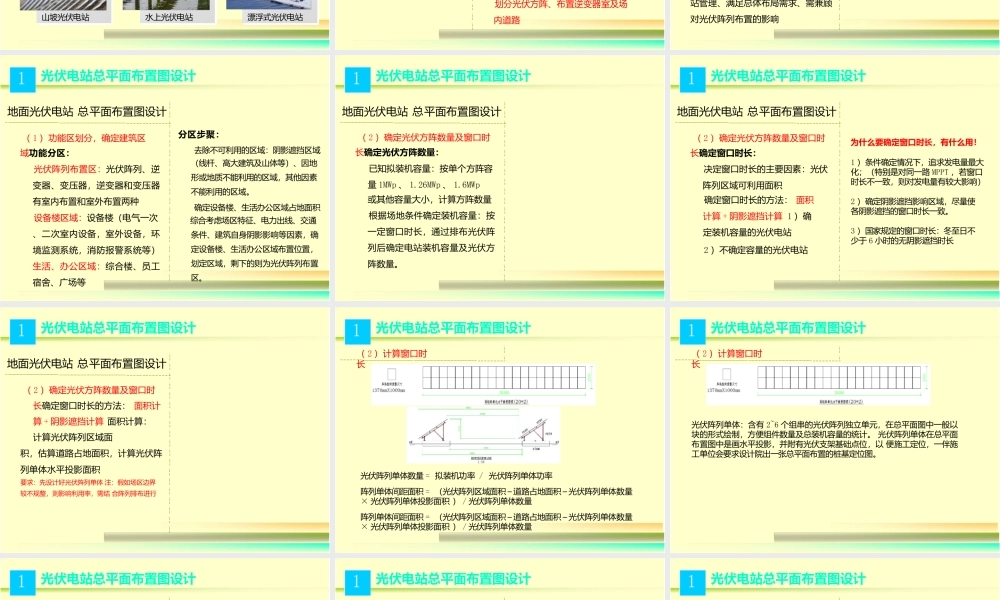

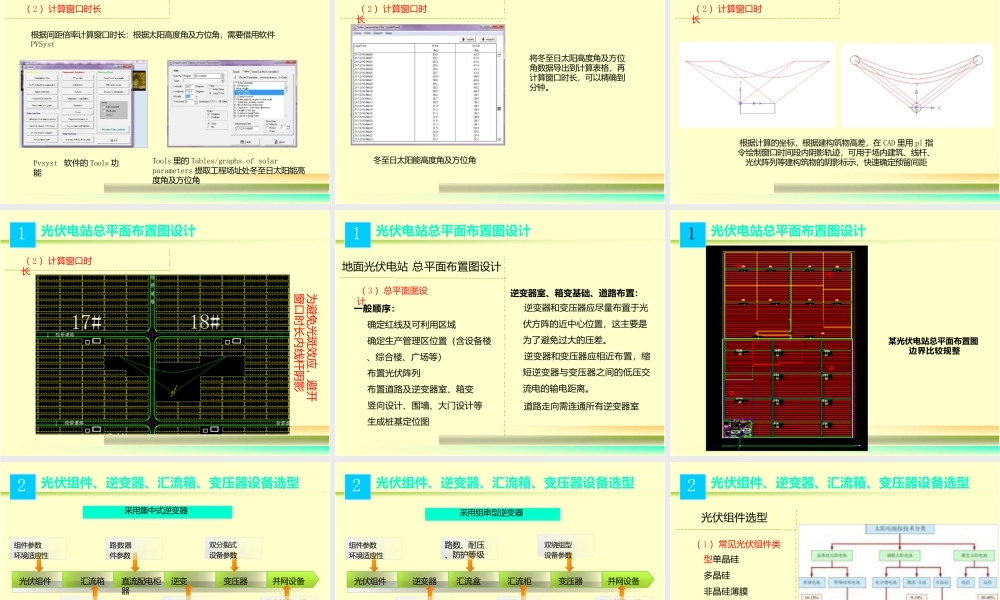

光伏电站工程设计0大 纲1.如何配合建设单位进行工程选址、可行性研究等项目前期工作2.光伏电站设计原则及环境对设计方案的影响3.光伏电站工程总体技术方案的确定4.光伏组件布置类型及其特点介绍5.光伏阵列安装倾角计算及选择、光伏阵列间距设计、光伏阵列阴影分析及光伏电站发电量计算6.光伏电站总图设计7.光伏组件、逆变器、汇流箱、变压器设备选型8.光伏电站土建、电气设计要点9.光伏电站防雷、接地设计要点10. 光伏电站运营期间常见故障及工程设计预防前期研究工程设计1光伏电站总平面布置图设计常见光伏电站类型进场道路光伏阵列升压站逆变器室箱式变场内道路围墙总平面布置图地面光伏电站屋顶光伏电站农业大棚光伏电站山坡光伏电站水上光伏电站 漂浮式光伏电站1地面光伏电站山坡光伏电站屋顶光伏电站农业大棚光伏电站水上光伏电站漂浮式光伏电站光伏电站总平面布置图设计1不同类型光伏电站总图设计要点地面光伏电站 总平面布置图设计功能区划分，确定建筑区域（不含逆变器室）确定光伏方阵数量及窗口时长设计光伏阵列单体及阵列间距（串联数、倾角、组件排布、光伏支架及基础）全场排布光伏阵列划分光伏方阵、布置逆变器室及场内道路地面光伏电站1地面光伏电站 总平面布置图设计功能区划分，确定建筑区域需要的基础资料：带红线的地形图（最好1:500 ）场外道路信息电力接入站点方位设计原则： 便于电力出线、便于电站管理、满足总体布局需求、需兼顾对光伏阵列布置的影响光伏电站总平面布置图设计1地面光伏电站 总平面布置图设计（ 1 ）功能区划分，确定建筑区域功能分区：光伏阵列布置区：光伏阵列、逆变器、变压器，逆变器和变压器有室内布置和室外布置两种设备楼区域：设备楼（电气一次、二次室内设备，室外设备，环境监测系统，消防报警系统等）生活、办公区域：综合楼、员工宿舍、广场等分区步聚：去除不可利用的区域：阴影遮挡区域（线杆、高大建筑及山体等）、因地形或地质不能利用的区域，其他因素不能利用的区域。确定设备楼、生活办公区域占地面积综合考虑场区特征、电力出线、交通条件、建筑自身阴影影响等因素，确定设备楼、生活办公区域布置位置，划定区域，剩下的则为光伏阵列布置区。光伏电站总平面布置图设计1地面光伏电站 总平面布置图设计（ 2 ）确定光伏方阵数量及窗口时长确定光伏方阵数量：已知拟装机容量：按单个方阵容量 1MWp 、 1.26MWp 、 1.6MWp或其他容量大小，计算方阵数量根据场地条件确定装...
