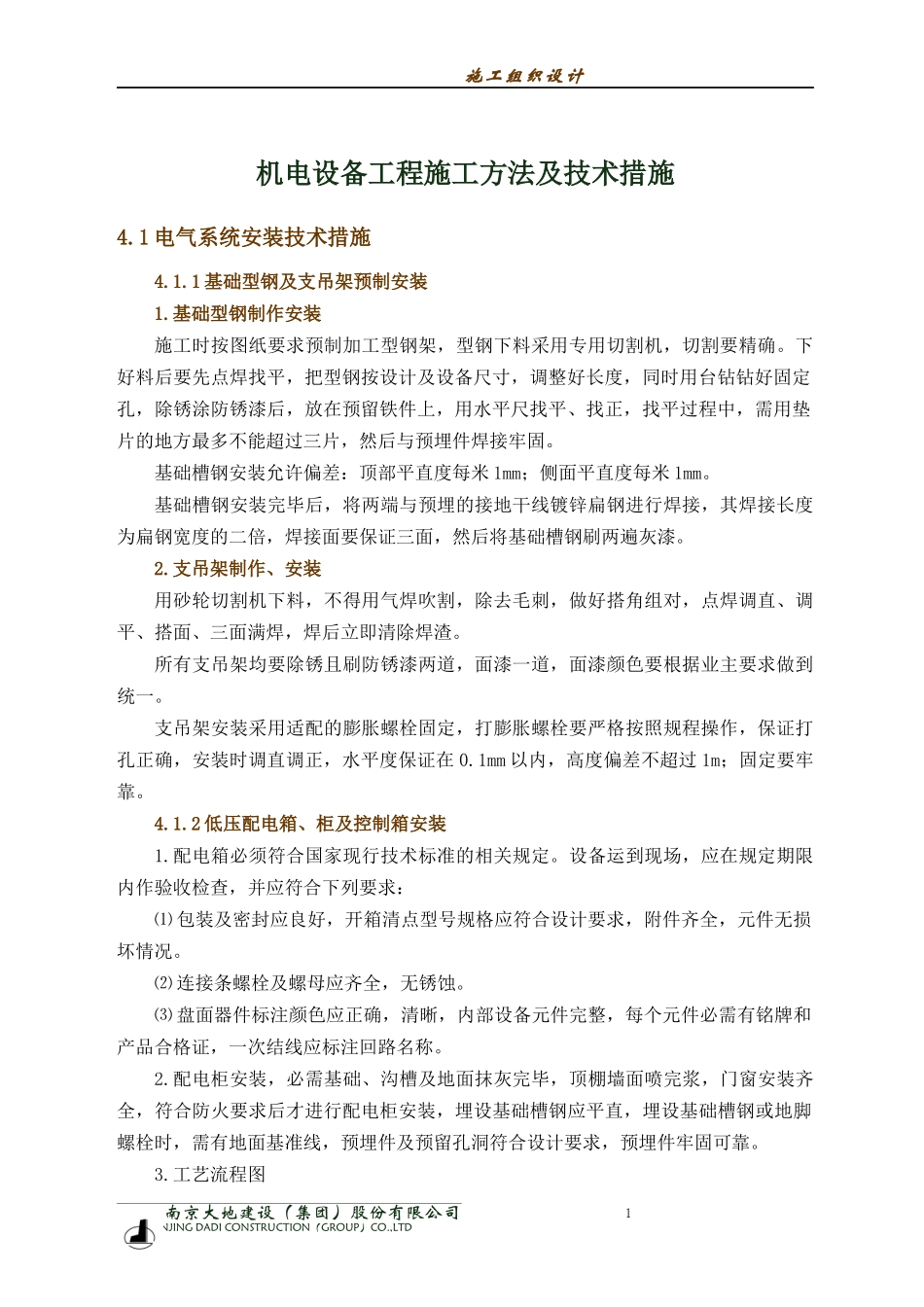

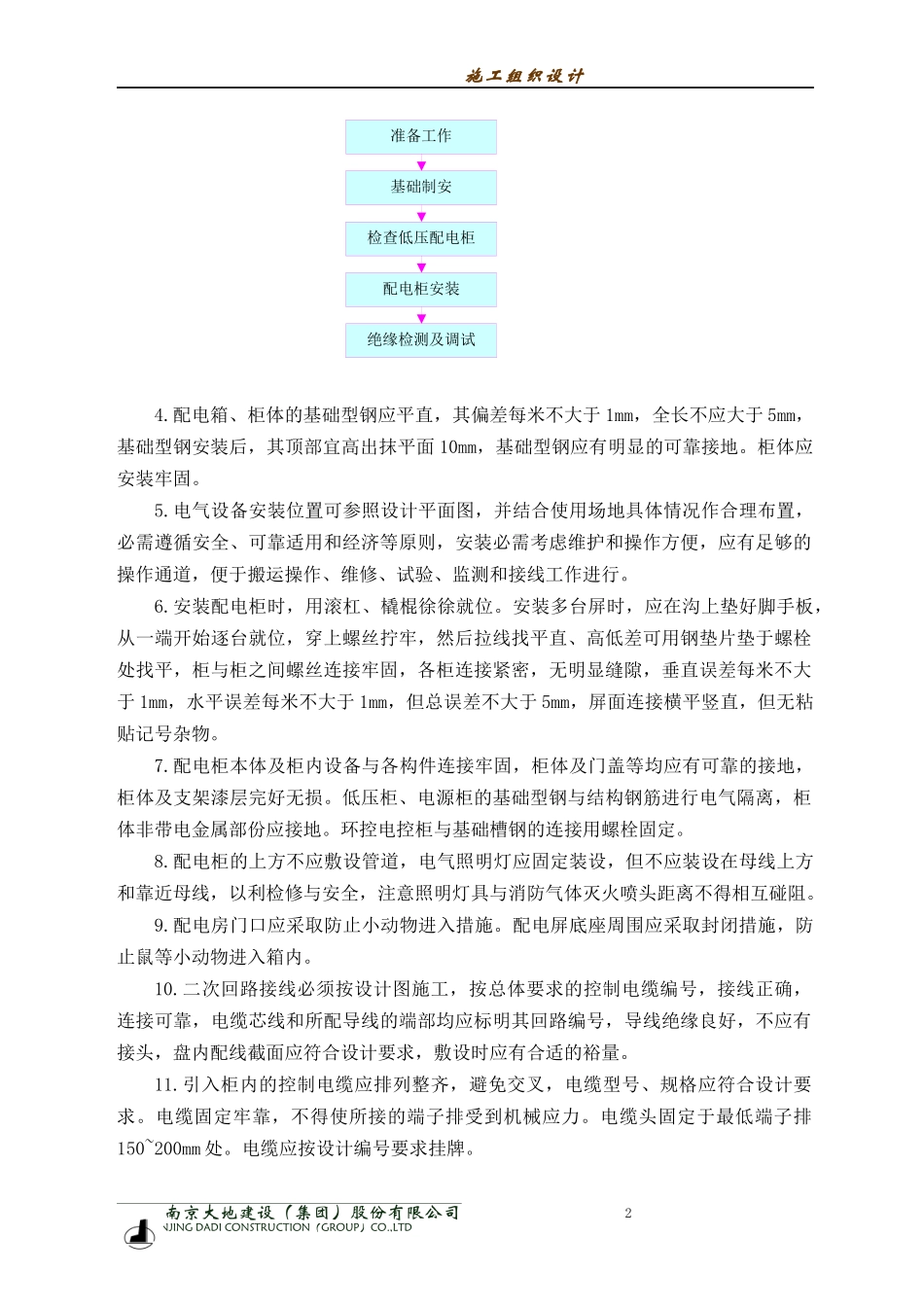

施工组织设计机电设备工程施工方法及技术措施4.1电气系统安装技术措施4.1.1基础型钢及支吊架预制安装1.基础型钢制作安装施工时按图纸要求预制加工型钢架，型钢下料采用专用切割机，切割要精确。下好料后要先点焊找平，把型钢按设计及设备尺寸，调整好长度，同时用台钻钻好固定孔，除锈涂防锈漆后，放在预留铁件上，用水平尺找平、找正，找平过程中，需用垫片的地方最多不能超过三片，然后与预埋件焊接牢固。基础槽钢安装允许偏差：顶部平直度每米1mm；侧面平直度每米1mm。基础槽钢安装完毕后，将两端与预埋的接地干线镀锌扁钢进行焊接，其焊接长度为扁钢宽度的二倍，焊接面要保证三面，然后将基础槽钢刷两遍灰漆。2.支吊架制作、安装用砂轮切割机下料，不得用气焊吹割，除去毛刺，做好搭角组对，点焊调直、调平、搭面、三面满焊，焊后立即清除焊渣。所有支吊架均要除锈且刷防锈漆两道，面漆一道，面漆颜色要根据业主要求做到统一。支吊架安装采用适配的膨胀螺栓固定，打膨胀螺栓要严格按照规程操作，保证打孔正确，安装时调直调正，水平度保证在0.1mm以内，高度偏差不超过1m；固定要牢靠。4.1.2低压配电箱、柜及控制箱安装1.配电箱必须符合国家现行技术标准的相关规定。设备运到现场，应在规定期限内作验收检查，并应符合下列要求：⑴包装及密封应良好，开箱清点型号规格应符合设计要求，附件齐全，元件无损坏情况。⑵连接条螺栓及螺母应齐全，无锈蚀。⑶盘面器件标注颜色应正确，清晰，内部设备元件完整，每个元件必需有铭牌和产品合格证，一次结线应标注回路名称。2.配电柜安装，必需基础、沟槽及地面抹灰完毕，顶棚墙面喷完浆，门窗安装齐全，符合防火要求后才进行配电柜安装，埋设基础槽钢应平直，埋设基础槽钢或地脚螺栓时，需有地面基准线，预埋件及预留孔洞符合设计要求，预埋件牢固可靠。3.工艺流程图南京大地建设（集团）股份有限公司1NANJINGDADICONSTRUCTION（GROUP）CO.,LTD准备工作基础制安检查低压配电柜配电柜安装绝缘检测及调试施工组织设计4.配电箱、柜体的基础型钢应平直，其偏差每米不大于1mm，全长不应大于5mm，基础型钢安装后，其顶部宜高出抹平面10mm，基础型钢应有明显的可靠接地。柜体应安装牢固。5.电气设备安装位置可参照设计平面图，并结合使用场地具体情况作合理布置，必需遵循安全、可靠适用和经济等原则，安装必需考虑维护和操作方便，应有足够的操作通道，便于搬运操作、维修、试验、监测和接线工作进行。6.安装配电柜时，用滚杠、橇棍徐徐就位。安装多台屏时，应在沟上垫好脚手板，从一端开始逐台就位，穿上螺丝拧牢，然后拉线找平直、高低差可用钢垫片垫于螺栓处找平，柜与柜之间螺丝连接牢固，各柜连接紧密，无明显缝隙，垂直误差每米不大于1mm，水平误差每米不大于1mm，但总误差不大于5mm，屏面连接横平竖直，但无粘贴记号杂物。7.配电柜本体及柜内设备与各构件连接牢固，柜体及门盖等均应有可靠的接地，柜体及支架漆层完好无损。低压柜、电源柜的基础型钢与结构钢筋进行电气隔离，柜体非带电金属部份应接地。环控电控柜与基础槽钢的连接用螺栓固定。8.配电柜的上方不应敷设管道，电气照明灯应固定装设，但不应装设在母线上方和靠近母线，以利检修与安全，注意照明灯具与消防气体灭火喷头距离不得相互碰阻。9.配电房门口应采取防止小动物进入措施。配电屏底座周围应采取封闭措施，防止鼠等小动物进入箱内。10.二次回路接线必须按设计图施工，按总体要求的控制电缆编号，接线正确，连接可靠，电缆芯线和所配导线的端部均应标明其回路编号，导线绝缘良好，不应有接头，盘内配线截面应符合设计要求，敷设时应有合适的裕量。11.引入柜内的控制电缆应排列整齐，避免交叉，电缆型号、规格应符合设计要求。电缆固定牢靠，不得使所接的端子排受到机械应力。电缆头固定于最低端子排150~200mm处。电缆应按设计编号要求挂牌。南京大地建设（集团）股份有限公司2NANJINGDADICONSTRUCTION（GROUP）CO.,LTD施工组织设计12.配电箱安装①挂壁明装根据进出电缆电线的方向及桥架的规格，在配电箱的顶部或底部开孔。配电箱的所有开孔处须用橡胶皮保护孔的边缘，以...
