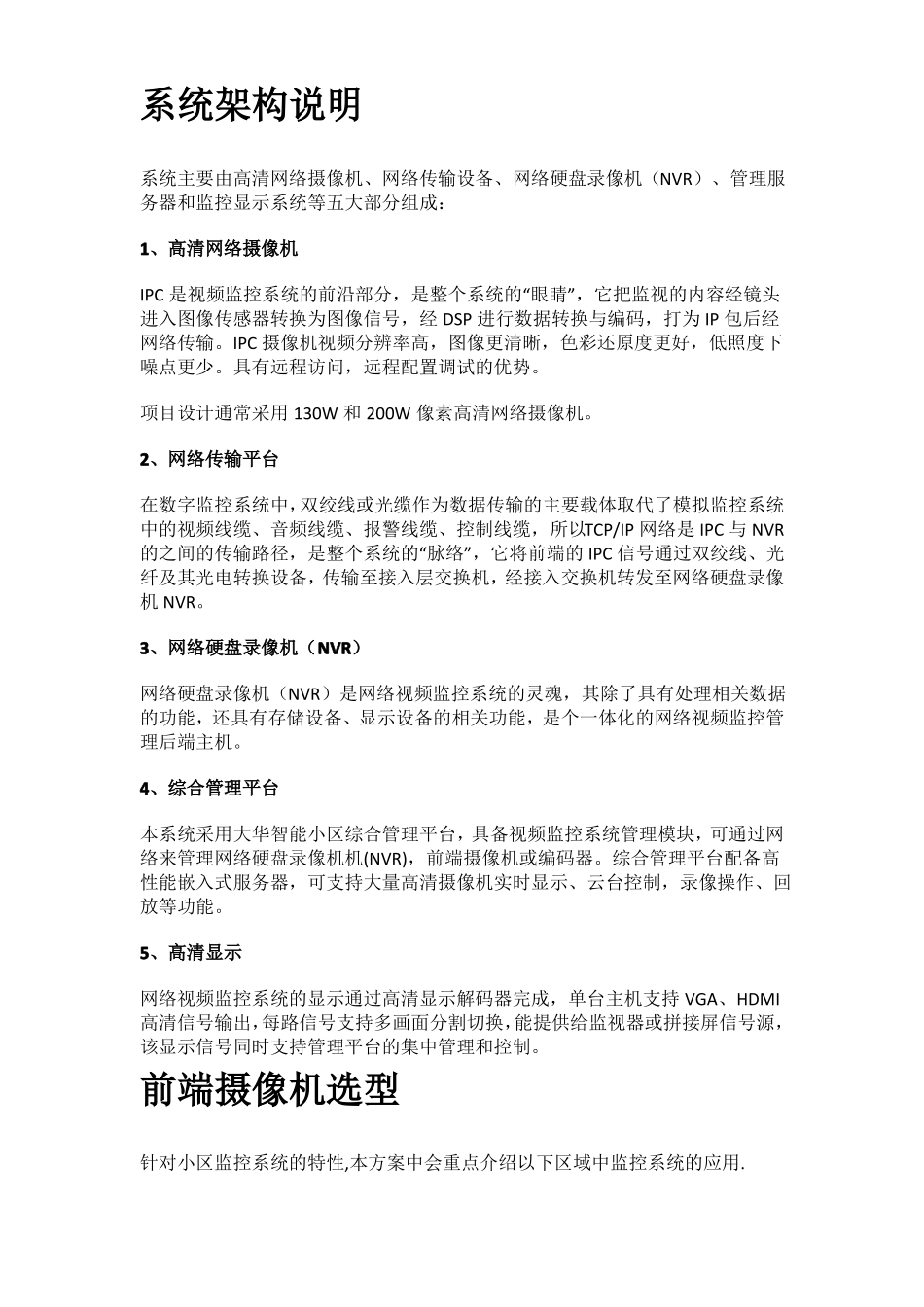

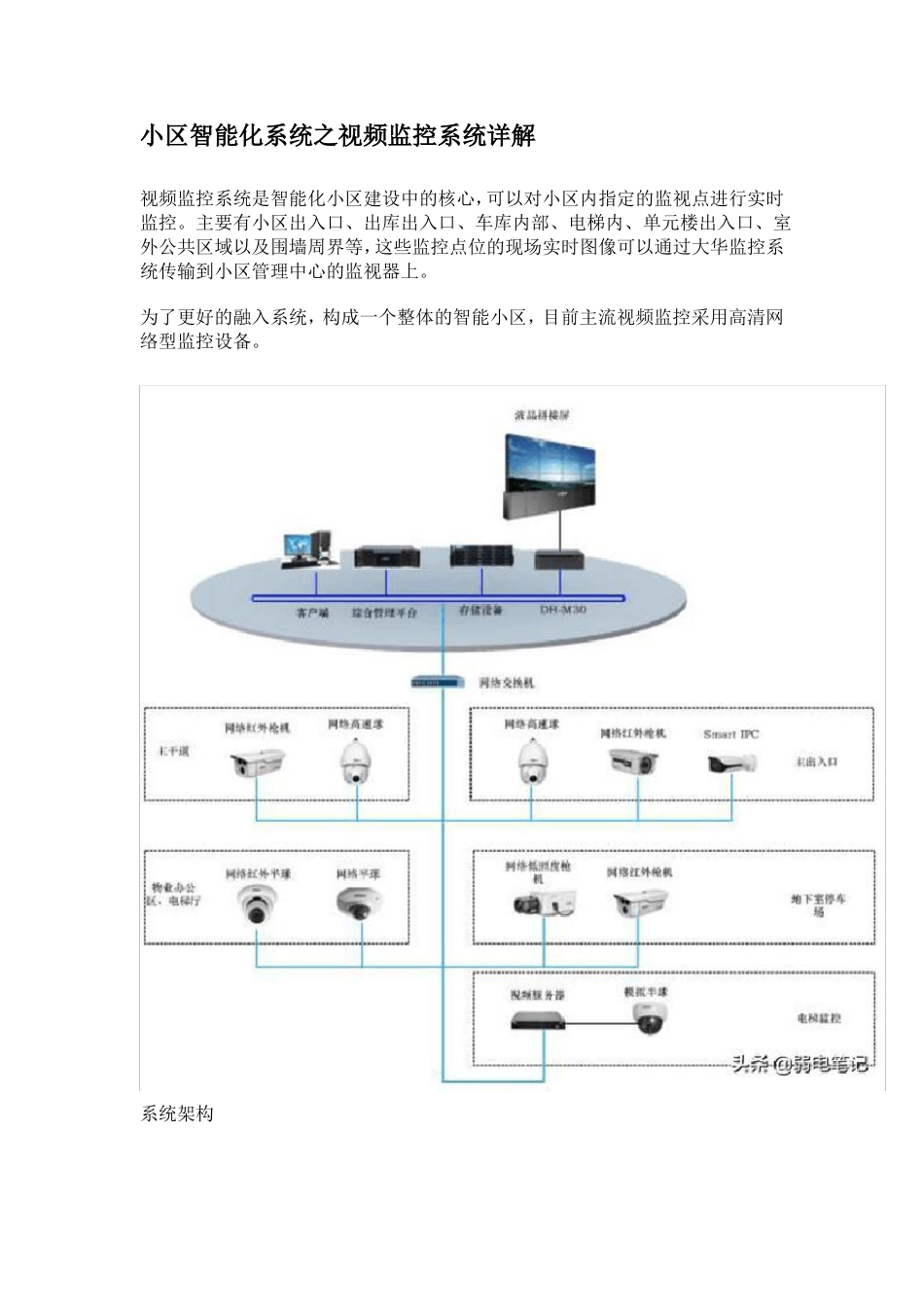

小区智能化系统之视频监控系统详解视频监控系统是智能化小区建设中的核心，可以对小区内指定的监视点进行实时监控。主要有小区出入口、出库出入口、车库内部、电梯内、单元楼出入口、室外公共区域以及围墙周界等，这些监控点位的现场实时图像可以通过大华监控系统传输到小区管理中心的监视器上。为了更好的融入系统，构成一个整体的智能小区，目前主流视频监控采用高清网络型监控设备。系统架构系统架构说明系统主要由高清网络摄像机、网络传输设备、网络硬盘录像机（NVR）、管理服务器和监控显示系统等五大部分组成：1、高清网络摄像机IPC是视频监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容经镜头进入图像传感器转换为图像信号，经DSP进行数据转换与编码，打为IP包后经网络传输。IPC摄像机视频分辨率高，图像更清晰，色彩还原度更好，低照度下噪点更少。具有远程访问，远程配置调试的优势。项目设计通常采用130W和200W像素高清网络摄像机。2、网络传输平台在数字监控系统中，双绞线或光缆作为数据传输的主要载体取代了模拟监控系统中的视频线缆、音频线缆、报警线缆、控制线缆，所以TCP/IP网络是IPC与NVR的之间的传输路径，是整个系统的“脉络”，它将前端的IPC信号通过双绞线、光纤及其光电转换设备，传输至接入层交换机，经接入交换机转发至网络硬盘录像机NVR。3、网络硬盘录像机（NVR）网络硬盘录像机（NVR）是网络视频监控系统的灵魂，其除了具有处理相关数据的功能，还具有存储设备、显示设备的相关功能，是个一体化的网络视频监控管理后端主机。4、综合管理平台本系统采用大华智能小区综合管理平台，具备视频监控系统管理模块，可通过网络来管理网络硬盘录像机机(NVR)，前端摄像机或编码器。综合管理平台配备高性能嵌入式服务器，可支持大量高清摄像机实时显示、云台控制，录像操作、回放等功能。5、高清显示网络视频监控系统的显示通过高清显示解码器完成，单台主机支持VGA、HDMI高清信号输出，每路信号支持多画面分割切换，能提供给监视器或拼接屏信号源，该显示信号同时支持管理平台的集中管理和控制。前端摄像机选型针对小区监控系统的特性,本方案中会重点介绍以下区域中监控系统的应用.小区出入口、地下车库出入口行车通道：小区出入口设计采用200W像素抓拍专用摄像机，对进出车辆车牌进行抓拍。小区道路、车库内部、周界：在小区道路重点部位、地下车库内部、围墙周界区域采用高清定焦红外防水枪式摄像机，可根据环境、地形、监控范围选用不同焦距、不通红外照射范围的枪机组合监控，围墙周界区域的枪机还可以和入侵报警系统联动，实时监视小区的每一个角落。周界摄像机设计采用200W像素高清摄像机。单元楼出入口、单元楼地下出入口：此类区域宜采用高清定焦红外半球摄像机，每个单元楼出入口宜设一台此类摄像机，可以清晰的捕捉每个进出单元楼的人员图像，即使在无光的情况下，也可以通过内置的红外灯增强补光，达到不遗漏任何细节的效果。一旦发生案件，首先就可以从失窃单元出入口处的监控录像着手排查，提高破案效率。另外，可视对讲单元主机可作为监控摄像机使用，支持监控中心实时查看图像，以及录像存储。电梯轿厢内部：电梯轿厢内部宜采用高清定焦迷你半球摄像机，外观精巧，监控轿厢内实时动态的同时，外观与轿厢装饰融为一体。电梯内安装网络摄像机时，请使用电梯专用网线。小区广场、开阔公共区域：此类区域全部采用高清红外一体化智能高速球，内置全方位的云台和高倍数的电动变焦镜头，全方位云台可承载摄像机进行旋转和俯仰运动，可大大增加监控视野；电动变焦镜头可以进行改变光圈、焦距和聚焦运动，因此可以拍摄细部特写镜头。管理中心的保安值班人员可对球机进行控制，可根据现场需要随意灵活的进行调整，另外还可以对球机设置预置位，与报警设备进行联动，使整个小区做到真正监控无死角。普通室外球机设计采用200W高清红外球机；高层球机设计采用400W高清红外球机，同时红外距离大于等于150米。系统功能视频实时监控视频监控系统通过前端设备采集视频图像，通过视频传输系统能在监控中心的显示设备上集中显示，同时具备多画面监视、轮...
