某暖通工程施工组织设计VIP专享VIP免费

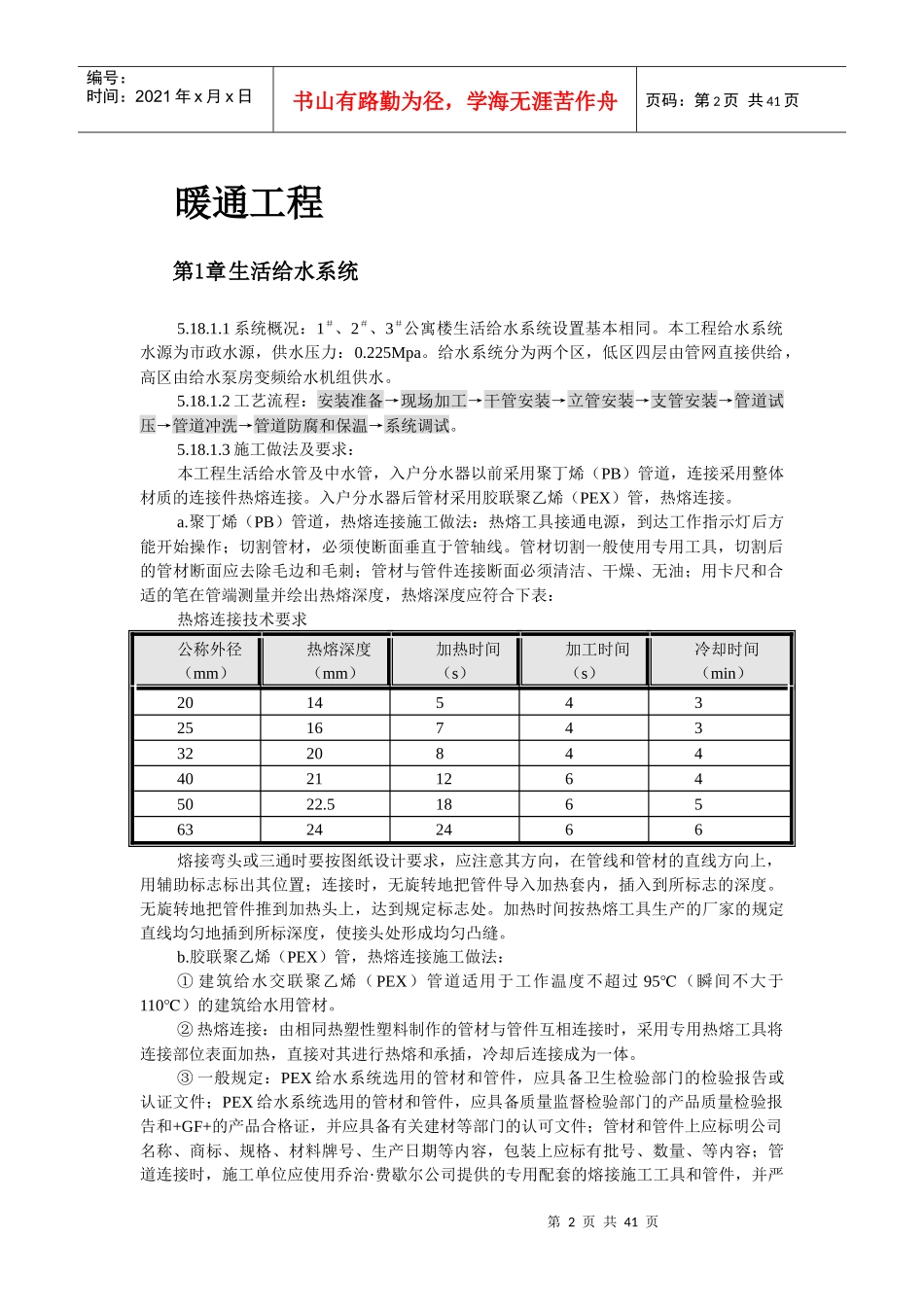

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页目录第1卷暖通工程...............................................2第1章生活给水系统........................................2第2章生活热水系统........................................7第3章中水给水系统........................................8第4章生活排水及雨水系统..................................8第5章卫生洁具设施安装...................................12第6章采暖系统...........................................14第7章消火栓灭火系统及灭火器配置.........................19第8章自动喷水灭火系统...................................23第2卷通风及防排烟工程......................................30第1章系统概况...........................................30第2章工艺流程...........................................32第3章施工做法及要求.....................................33第4章试车及调试.........................................36第3卷电气工程..............................................37第1章系统概况...........................................37第2章电气专业施工做法及技术要求.........................50第3章重要节点做法（防雷接地及等电位联结）...............65第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页暖通工程第1章生活给水系统5.18.1.1系统概况：1＃、2＃、3＃公寓楼生活给水系统设置基本相同。本工程给水系统水源为市政水源，供水压力：0.225Mpa。给水系统分为两个区，低区四层由管网直接供给，高区由给水泵房变频给水机组供水。5.18.1.2工艺流程：安装准备→现场加工→干管安装→立管安装→支管安装→管道试压→管道冲洗→管道防腐和保温→系统调试。5.18.1.3施工做法及要求：本工程生活给水管及中水管，入户分水器以前采用聚丁烯（PB）管道，连接采用整体材质的连接件热熔连接。入户分水器后管材采用胶联聚乙烯（PEX）管，热熔连接。a.聚丁烯（PB）管道，热熔连接施工做法：热熔工具接通电源，到达工作指示灯后方能开始操作；切割管材，必须使断面垂直于管轴线。管材切割一般使用专用工具，切割后的管材断面应去除毛边和毛刺；管材与管件连接断面必须清洁、干燥、无油；用卡尺和合适的笔在管端测量并绘出热熔深度，热熔深度应符合下表：热熔连接技术要求公称外径（mm）热熔深度（mm）加热时间（s）加工时间（s）冷却时间（min）201454325167433220844402112645022.5186563242466熔接弯头或三通时要按图纸设计要求，应注意其方向，在管线和管材的直线方向上，用辅助标志标出其位置；连接时，无旋转地把管件导入加热套内，插入到所标志的深度。无旋转地把管件推到加热头上，达到规定标志处。加热时间按热熔工具生产的厂家的规定直线均匀地插到所标深度，使接头处形成均匀凸缝。b.胶联聚乙烯（PEX）管，热熔连接施工做法：①建筑给水交联聚乙烯（PEX）管道适用于工作温度不超过95℃（瞬间不大于110℃）的建筑给水用管材。②热熔连接：由相同热塑性塑料制作的管材与管件互相连接时，采用专用热熔工具将连接部位表面加热，直接对其进行热熔和承插，冷却后连接成为一体。③一般规定：PEX给水系统选用的管材和管件，应具备卫生检验部门的检验报告或认证文件；PEX给水系统选用的管材和管件，应具备质量监督检验部门的产品质量检验报告和+GF+的产品合格证，并应具备有关建材等部门的认可文件；管材和管件上应标明公司名称、商标、规格、材料牌号、生产日期等内容，包装上应标有批号、数量、等内容；管道连接时，施工单位应使用乔治·费歇尔公司提供的专用配套的熔接施工工具和管件，并严第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页格按照使用说明书使用。当没有正确执行熔接施工工艺或使用不匹配的熔接施工工具和管件时，有可能产生质量缺陷。④产品质量要求：管材和管件的颜色应一致，无色泽不均及分解变...
