普通型喷气织机的PLC电气控制VIP免费

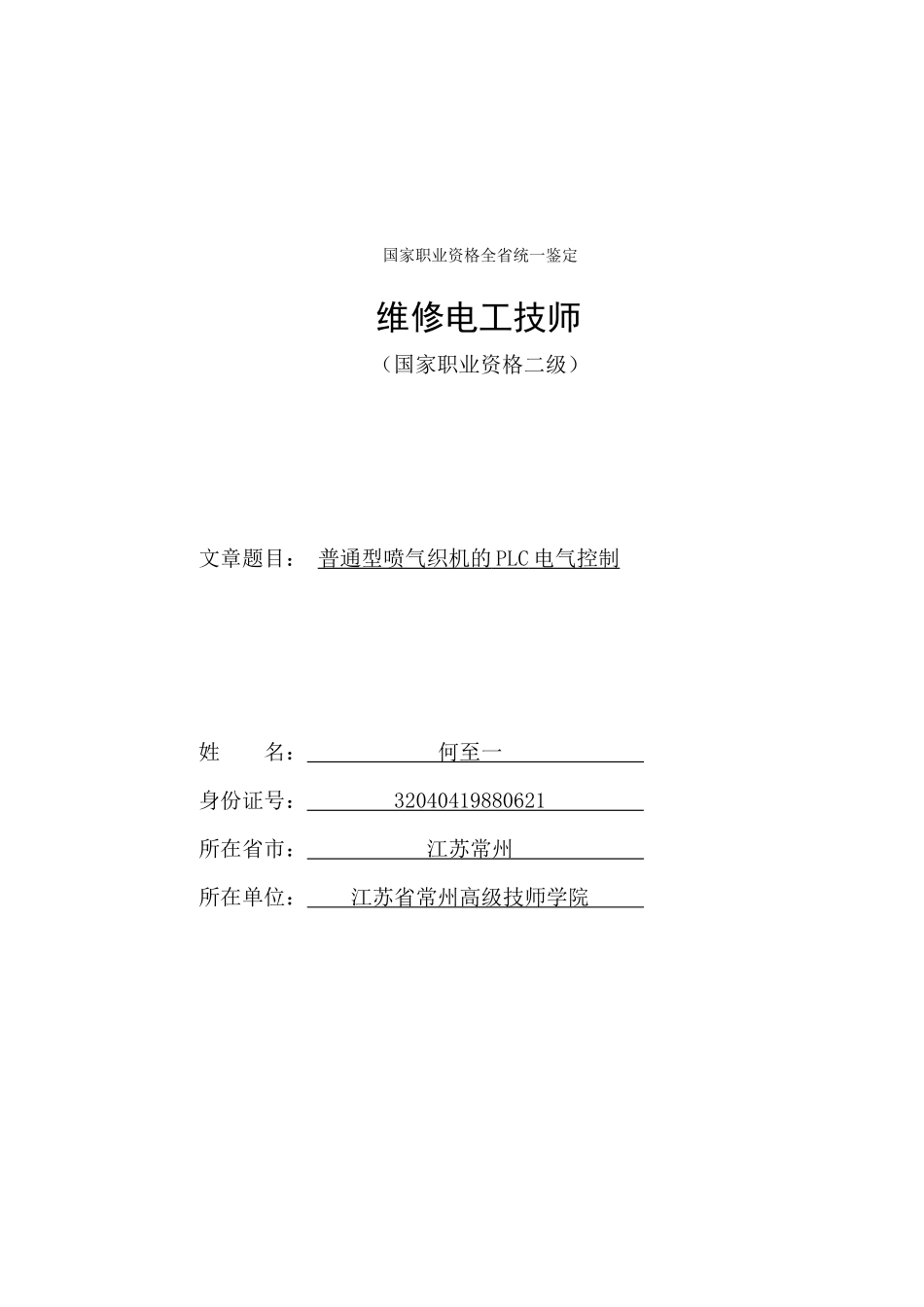

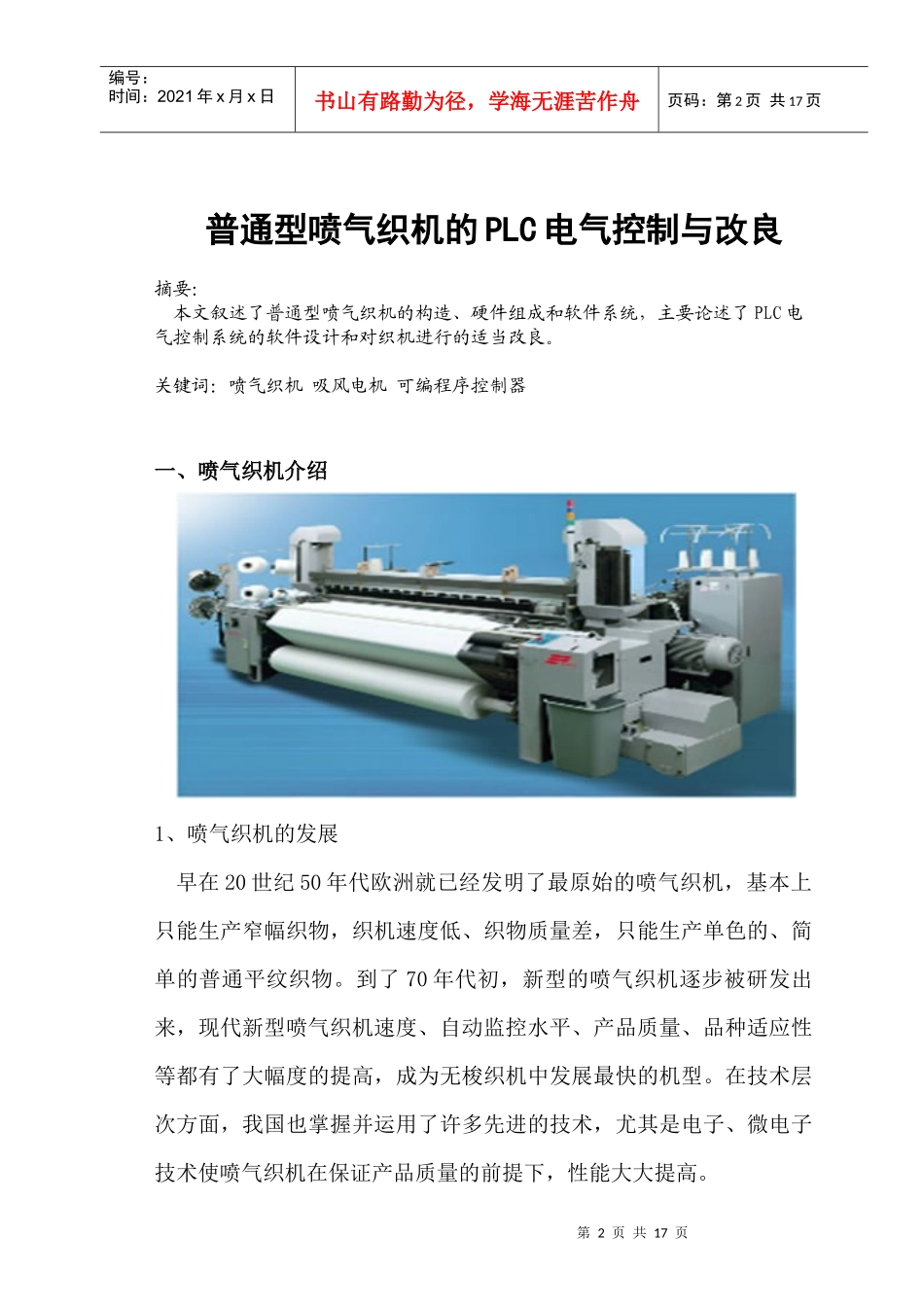

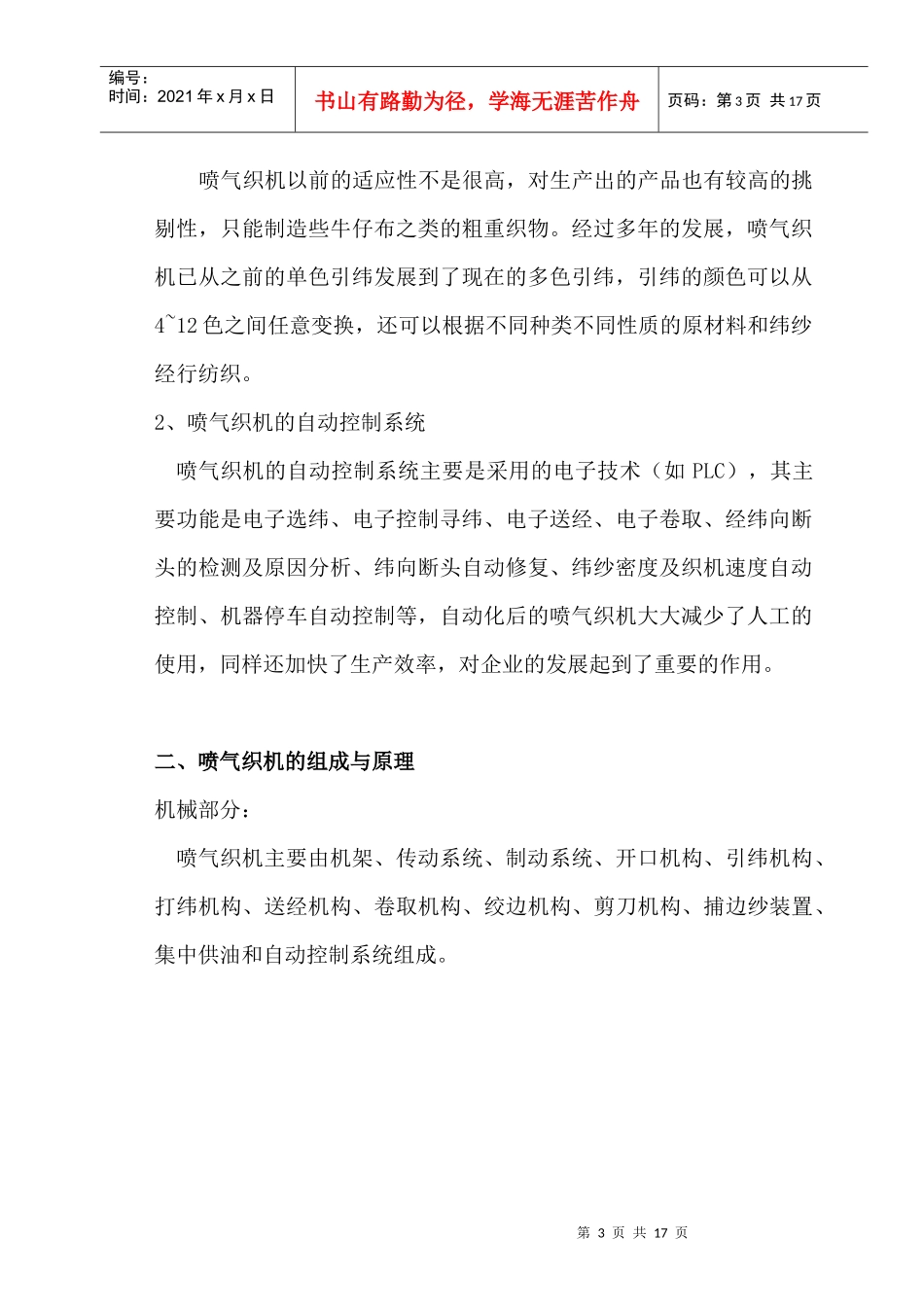

国家职业资格全省统一鉴定维修电工技师（国家职业资格二级）文章题目：普通型喷气织机的PLC电气控制姓名：何至一身份证号：32040419880621所在省市：江苏常州所在单位：江苏省常州高级技师学院第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页普通型喷气织机的PLC电气控制与改良摘要：本文叙述了普通型喷气织机的构造、硬件组成和软件系统，主要论述了PLC电气控制系统的软件设计和对织机进行的适当改良。关键词：喷气织机吸风电机可编程序控制器一、喷气织机介绍1、喷气织机的发展早在20世纪50年代欧洲就已经发明了最原始的喷气织机，基本上只能生产窄幅织物，织机速度低、织物质量差，只能生产单色的、简单的普通平纹织物。到了70年代初，新型的喷气织机逐步被研发出来，现代新型喷气织机速度、自动监控水平、产品质量、品种适应性等都有了大幅度的提高，成为无梭织机中发展最快的机型。在技术层次方面，我国也掌握并运用了许多先进的技术，尤其是电子、微电子技术使喷气织机在保证产品质量的前提下，性能大大提高。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页喷气织机以前的适应性不是很高，对生产出的产品也有较高的挑剔性，只能制造些牛仔布之类的粗重织物。经过多年的发展，喷气织机已从之前的单色引纬发展到了现在的多色引纬，引纬的颜色可以从4~12色之间任意变换，还可以根据不同种类不同性质的原材料和纬纱经行纺织。2、喷气织机的自动控制系统喷气织机的自动控制系统主要是采用的电子技术（如PLC），其主要功能是电子选纬、电子控制寻纬、电子送经、电子卷取、经纬向断头的检测及原因分析、纬向断头自动修复、纬纱密度及织机速度自动控制、机器停车自动控制等，自动化后的喷气织机大大减少了人工的使用，同样还加快了生产效率，对企业的发展起到了重要的作用。二、喷气织机的组成与原理机械部分：喷气织机主要由机架、传动系统、制动系统、开口机构、引纬机构、打纬机构、送经机构、卷取机构、绞边机构、剪刀机构、捕边纱装置、集中供油和自动控制系统组成。第4页共17页第3页共17页机架压缩空气机等组成的引纬系统开口机构送经机构储纬器卷取机构电气控制箱（包括PLC、电子离合器、旋转编码器等）外部电源人机界面编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页1、传动系统想要把主电机的动力分配传递给主要的几个机构（如开口和打纬机构等），就必须通过传动系统来进行控制。喷气织机的传动系统分有很多个细节小块，比如送经、卷取和织边等全都被分为独立的电子系统来控制。如此电子化之后能节省许多传动路线和时间，不需要离合器和刹车盘、单独慢速电机，也不需要齿型带传动，使配件数量降低。这便是新型喷气织机对于传统织机的改进之处，同样的这种改进简化了机械机构，还降低了物料的消耗。如图：第5页共17页第4页共17页SUMO电机至打纬至开口NR分辨器至卷取编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页2、主电机(SUMO)控制原理研制高磁阻、变磁通量式直流电机。其扭矩非常大，可以保证织机在第一纬内达到全速。为了监控电机轴的转角位置和轴向位置，使其转速可以进行电子设定和调节，需要在电机的一端装上VOLFA位置传感器，根据纬纱的性能和织物花纹的复杂程度来优选最适宜的运行车速。经纱断头时，通过开口轴上的角度位置分辨器就能控制织机停在屏综位置。控制原理如图：第6页共17页第5页共17页各种检测信号微机控制中心驱动电机分辨器操作指令位置传感器SUMO电机编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页3、开口机构定义：用来决定织机运动的平稳性和织物组织的品质，是控制喷气织机运动的关键性部件。作用：根据织物组织图上的经纬交织的变化规律，按序及时带动经纱，形成梭口，等到纬纱进入梭口后，两层经纱再上下交替，互相移动位置，形成新的梭口，如此反复循环。构成：整个喷气织机的开口机构是由选综机构和提综机构组成的。（1）开口机构的组件1——提综机构在机床的主...
