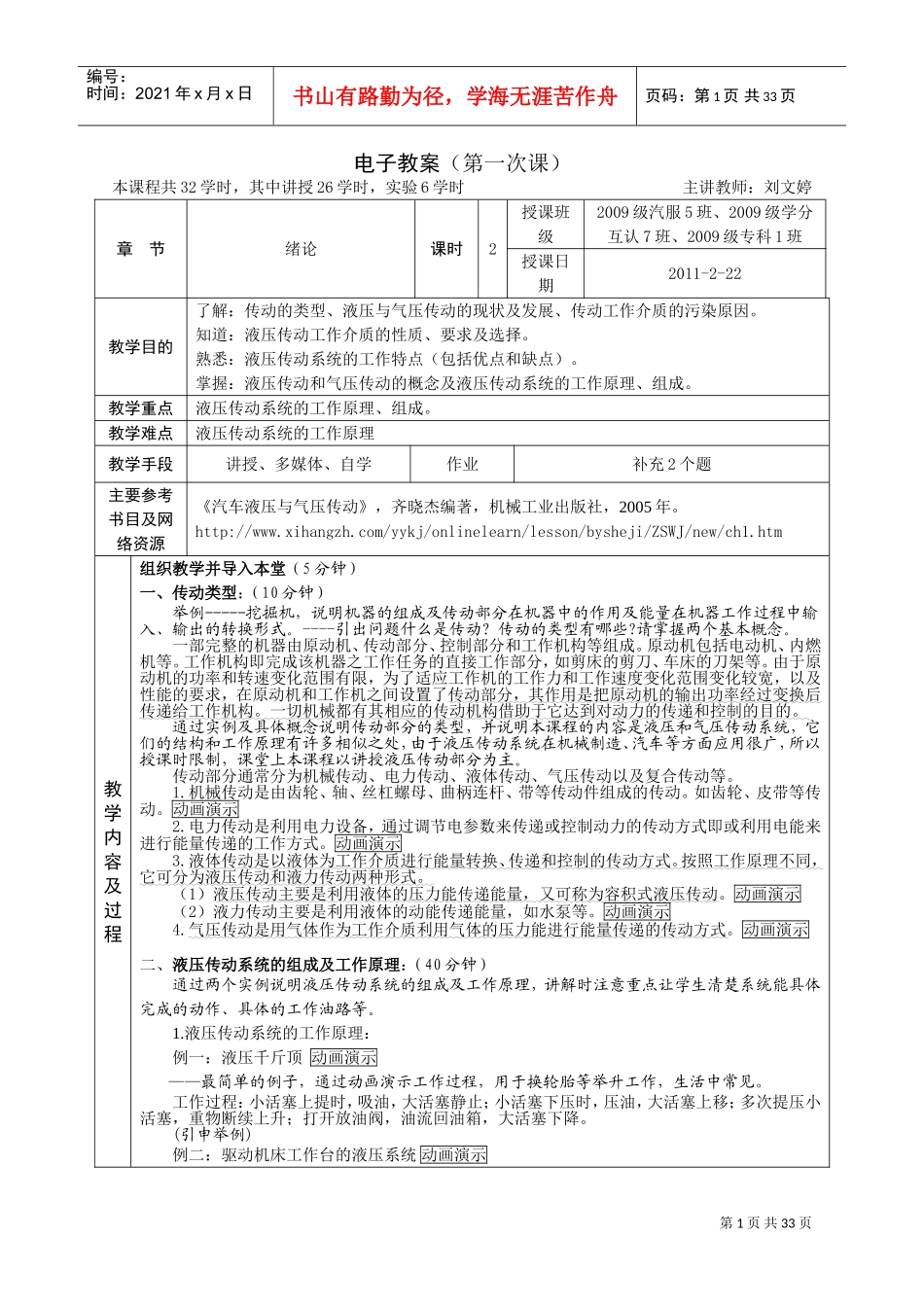

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页电子教案（第一次课）本课程共32学时，其中讲授26学时，实验6学时主讲教师：刘文婷章节绪论课时2授课班级2009级汽服5班、2009级学分互认7班、2009级专科1班授课日期2011-2-22教学目的了解：传动的类型、液压与气压传动的现状及发展、传动工作介质的污染原因。知道：液压传动工作介质的性质、要求及选择。熟悉：液压传动系统的工作特点（包括优点和缺点）。掌握：液压传动和气压传动的概念及液压传动系统的工作原理、组成。教学重点液压传动系统的工作原理、组成。教学难点液压传动系统的工作原理教学手段讲授、多媒体、自学作业补充2个题主要参考书目及网络资源《汽车液压与气压传动》，齐晓杰编著，机械工业出版社，2005年。http://www.xihangzh.com/yykj/onlinelearn/lesson/bysheji/ZSWJ/new/ch1.htm教学内容及过程组织教学并导入本堂（5分钟）一、传动类型：（10分钟）举例-----挖掘机，说明机器的组成及传动部分在机器中的作用及能量在机器工作过程中输入、输出的转换形式。----引出问题什么是传动？传动的类型有哪些?请掌握两个基本概念。一部完整的机器由原动机、传动部分、控制部分和工作机构等组成。原动机包括电动机、内燃机等。工作机构即完成该机器之工作任务的直接工作部分，如剪床的剪刀、车床的刀架等。由于原动机的功率和转速变化范围有限，为了适应工作机的工作力和工作速度变化范围变化较宽，以及性能的要求，在原动机和工作机之间设置了传动部分，其作用是把原动机的输出功率经过变换后传递给工作机构。一切机械都有其相应的传动机构借助于它达到对动力的传递和控制的目的。通过实例及具体概念说明传动部分的类型，并说明本课程的内容是液压和气压传动系统，它们的结构和工作原理有许多相似之处，由于液压传动系统在机械制造、汽车等方面应用很广，所以授课时限制，课堂上本课程以讲授液压传动部分为主。传动部分通常分为机械传动、电力传动、液体传动、气压传动以及复合传动等。1.机械传动是由齿轮、轴、丝杠螺母、曲柄连杆、带等传动件组成的传动。如齿轮、皮带等传动。动画演示2.电力传动是利用电力设备，通过调节电参数来传递或控制动力的传动方式即或利用电能来进行能量传递的工作方式。动画演示3.液体传动是以液体为工作介质进行能量转换、传递和控制的传动方式。按照工作原理不同，它可分为液压传动和液力传动两种形式。（1）液压传动主要是利用液体的压力能传递能量，又可称为容积式液压传动。动画演示（2）液力传动主要是利用液体的动能传递能量，如水泵等。动画演示4.气压传动是用气体作为工作介质利用气体的压力能进行能量传递的传动方式。动画演示二、液压传动系统的组成及工作原理：（40分钟）通过两个实例说明液压传动系统的组成及工作原理，讲解时注意重点让学生清楚系统能具体完成的动作、具体的工作油路等。1.液压传动系统的工作原理：例一：液压千斤顶动画演示——最简单的例子，通过动画演示工作过程，用于换轮胎等举升工作，生活中常见。工作过程：小活塞上提时，吸油，大活塞静止；小活塞下压时，压油，大活塞上移；多次提压小活塞，重物断续上升；打开放油阀，油流回油箱，大活塞下降。(引申举例)例二：驱动机床工作台的液压系统动画演示第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页通过动画演示机床工作台向左运动、向右运动、过载溢流、油缸停止油泵卸荷等工况下各元件的工作状态，让学生了解液压系统的工作原理、组成及各液压元件的作用。液压泵由电动机驱动连续运转，从油箱吸油，将具有压力能的油液输入管路，通过节流阀，再经换向阀进入液压缸左腔（或右腔），液压缸右腔（或左腔）的油液则经过换向阀后流回油箱，磨床工作台随液压缸中的活塞实现左右往复移动，当换向阀处于中位时，工作台停止运动。结论：（1）液压与气压传动分别是以液体和气体作为工作介质进行能量传递和转换的；（2）液压与气压传动分别是以液体和气体的压力能来传递动力和运动的；（3）液压与气压传动中的工作介质是在受控制、...
