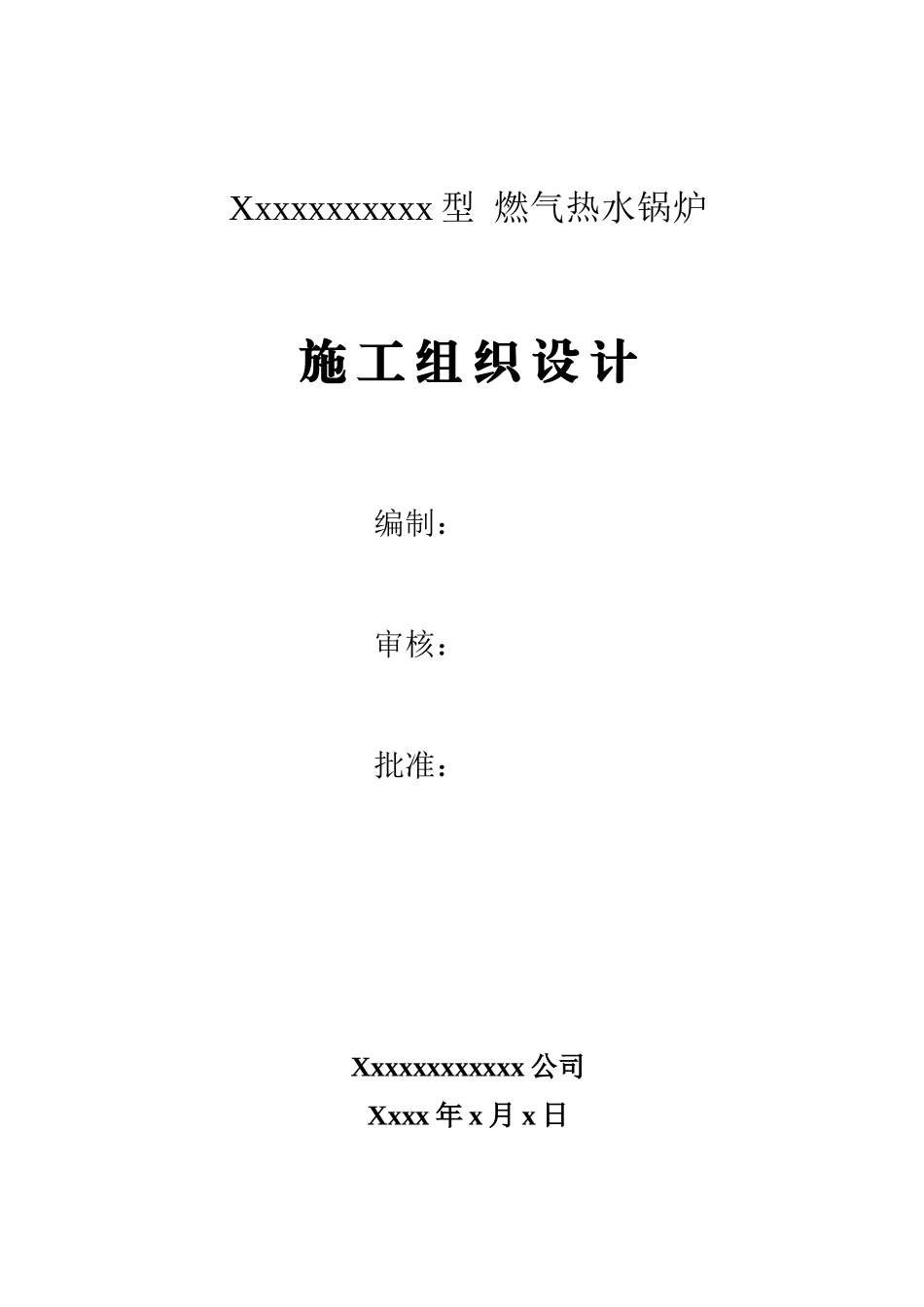

Xxxxxxxxxxx型燃气热水锅炉施工组织设计编制：审核：批准：Xxxxxxxxxxxx公司Xxxx年x月x日目录一、工程概况二、施工前的准备三、施工方案四、消防生产措施五、施工进度计划保证措施六、环保方案、文明施工、控制扬尘措施一、工程概况：（一）、工程名称：xxxxxxxx厂xxxxx燃气锅炉安装工程（二）、工程地点：（三）、工程内容：xxxxx燃气锅炉本体工程（四）、工程承包范围：锅炉本体的吊装、安装，辅助设备的安装，烘炉、煮炉，安装过程中及安装完毕后所需油漆的材料及施工，锅炉整体调试运行。开工日期：xxxx年x月x日竣工日期：xxxx年x月x日合同工期：55天（五）锅炉主要技术参数1、锅炉名称、型号、主要参数产品名称：xxxxxx型全自动燃气蒸气锅炉额定蒸发量：30T/h额定压力：3.5Mpa设计燃料：天燃气设计效率：92.5%水压试验压力：4.82Mpa2、锅炉给水及锅水品质应符合GB1576---2001《工业锅炉水质》的规定。（六）、安装项目：1、30T/h锅炉本体及本体管路的安装。2、30T/h锅炉辅机的安装。3、1台锅炉烟囱的制做、安装、防腐、油漆、保温。二、施工前的准备（一）、技术资料：1、设计图纸：制造厂设备图纸二套。2、国家标准：《起重设备安装工程施工及验收规范》GB50278-98、《蒸汽锅炉安全技术监察规程》、《建筑安装工人安全技术操作规程》、《工业锅炉安装工程施工及验收规范》GB50273-98、《机械设备安装工程施工及验收通用规范》GB50231—98、《压缩机、风机、泵安装工程施工及验收规范》GB50275—98、《工业金属管道安装工程施工及验收规范》GB50235—97。3、锅炉安装表、卡、单准备：1）告知书。2）竣工报告。3）图纸交底会审记录。4）设备清点记录。5）安装用金属材料及焊接材料等质检记录。6）基础复查记录。7）设备安装垫铁隐蔽工程记录。8）大件吊装操作票。9）隐蔽工程记录。10）锅炉安装记录。11）锅炉水压试验签证。12）烘煮炉记录。13）72小时试运记录及签证。14）设备移交记录。（二）、编制施工预算：根据施工图纸编制班组施工预算，材料部根据预算备好主材、装置性材料、消材，以备加工配制安装使用。（三）、施工平面布置：按图做到三通一平：即电通、水通、路通、平整好场地。1、安装布置吊装锅炉所用的吊装设备、卷扬机、电焊机等设备要按图就位，并做好防护措施，事先搞好检修，保证机具完好率100%。2、按布置图规划的地点将材料按规格分类堆放，并设标识，登记造册，做好收发凭证，保管好材质证明书等原始资料。3、锅炉零部件要按随箱总清单进行仔细清点，并做好记录，如有丢失、损坏、不合格品及早得到处理，以免影响施工进度。（四）、工程质量保证措施：质量管理组织及质保体系本企业由总工程师全面负责质量管理及质量保证相关工作。其管理构架关系如图质量程序控制焊接班组起重班组管工班组筑炉班组钳工班组电气仪表班组锅炉安装工程质量程序控制学习图纸和技术资料准备工作学习操作规程和质量标准锅炉安装前检查基础混凝土强度、坐标、标高尺寸和螺栓孔位复检质保师质检责任师材料责任师工艺责任师理化责任师筑炉责任师无损探伤责任师起重责任师电气仪表责任师项目质量管理组织基础混凝土强度、坐标、标高尺寸和螺栓孔位复检注意锅炉坐标、标高和中心线垂直度注意锅炉本体与管路的连接每处锅炉底座垫铁不得超过三块控制设备保温厚度及表面平整度中间检查自检钳工班组项目经理项目质检员铆工班组电工班组起重工班组电焊班组管工班组保温班组锅炉水压试验压力4.82MPa质量保证体系1、建立完整的质量保证体系：（1）公司总工和技术部、安质部对公司项目部的工程质量负责；（2）项目部经理和质保工程师，应对工程质量直接负责；（3）质检责任师是施工质量负责人，也是兼职质检员其具体职责如下：a负责本工程的施工质量；b负责并监督本工程施工组织设计的实施；c负责监督并检查本工程各项施工工序的质量技术文件、施工记录、竣工图纸是否完整；d负责编写工程的试运检查方案。（4）、项目部质检员主要职责a对本工程全过程施工质量负责；b对重大设计变更、隐蔽工程、单位分项分部工程的验收负责；c执行“三级检验”（自检、互检、监检）制度；d对本工程的竣工图...
