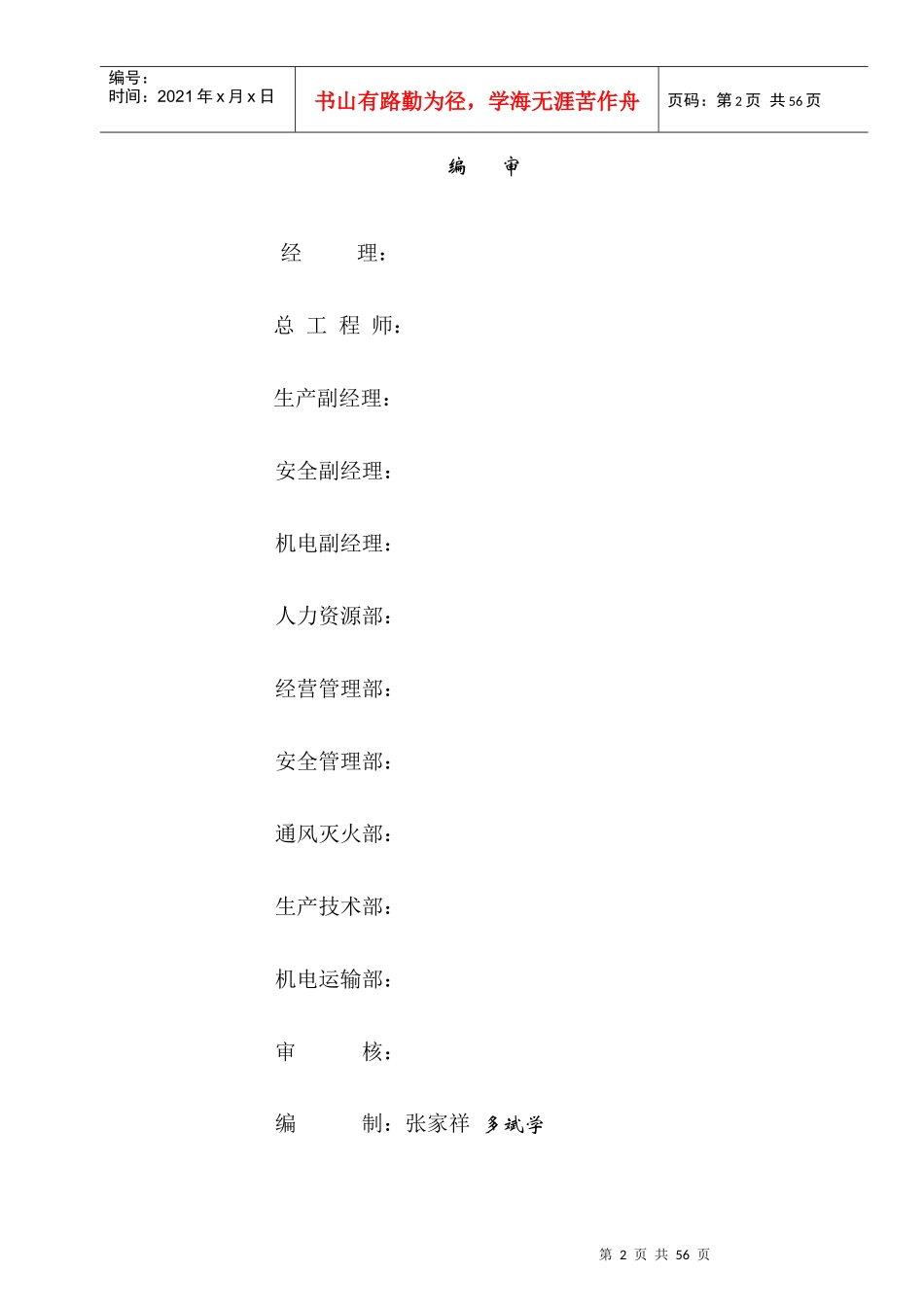

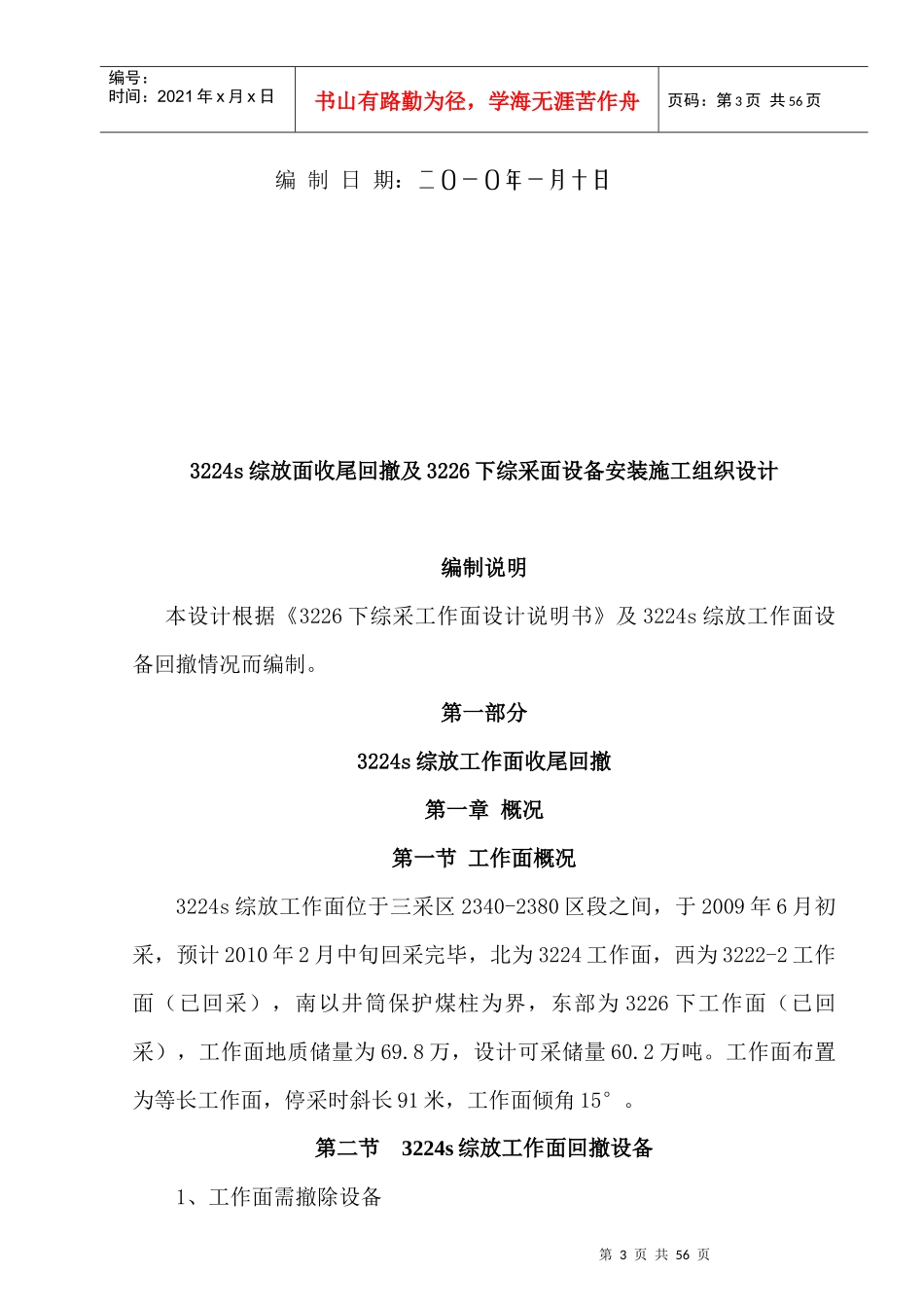

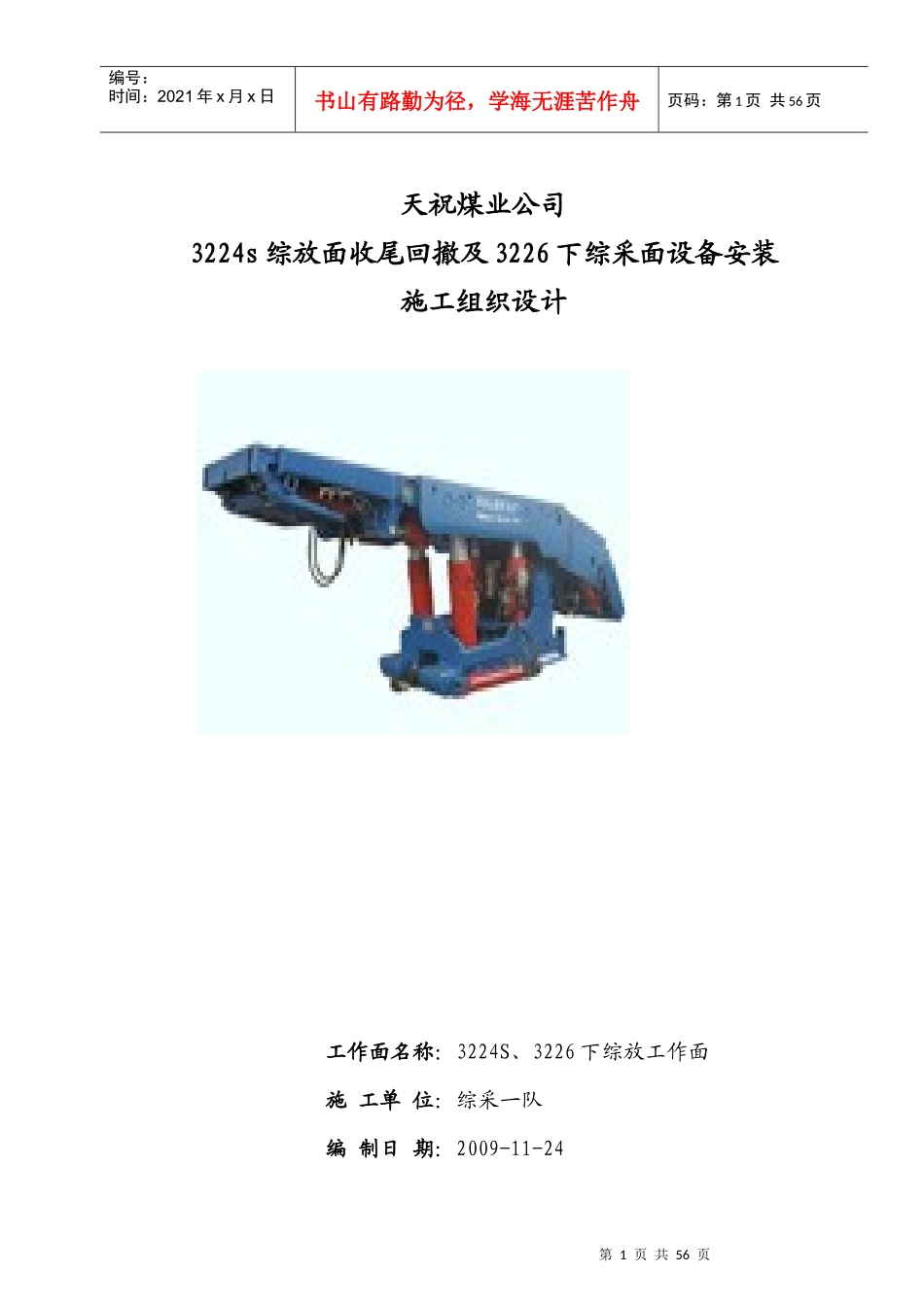

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页天祝煤业公司3224s综放面收尾回撤及3226下综采面设备安装施工组织设计工作面名称：3224S、3226下综放工作面施工单位：综采一队编制日期：2009-11-24第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页编审经理：总工程师：生产副经理：安全副经理：机电副经理：人力资源部：经营管理部：安全管理部：通风灭火部：生产技术部：机电运输部：审核：编制：张家祥多斌学第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页编制日期：二〇一〇年一月十日3224s综放面收尾回撤及3226下综采面设备安装施工组织设计编制说明本设计根据《3226下综采工作面设计说明书》及3224s综放工作面设备回撤情况而编制。第一部分3224s综放工作面收尾回撤第一章概况第一节工作面概况3224s综放工作面位于三采区2340-2380区段之间，于2009年6月初采，预计2010年2月中旬回采完毕，北为3224工作面，西为3222-2工作面（已回采），南以井筒保护煤柱为界，东部为3226下工作面（已回采），工作面地质储量为69.8万，设计可采储量60.2万吨。工作面布置为等长工作面，停采时斜长91米，工作面倾角15°。第二节3224s综放工作面回撤设备1、工作面需撤除设备第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页1）ZF4800/17/31型液压支架84付，共1475.796t；2）ZFG5200/17/32型过渡支架2付，共41.78t；3）ZT14400/17/31型端头支架1付，共61.5t（一主两副）；4）MG250/601－WD型采煤机1台，共36.5t；5）SGZ764/250型刮板输送机1台，共145t；6）SGZ764/200型刮板输送机1台，共83.4t；2、运输顺槽需撤除设备1）WRB250/31.5型乳化液泵站1套(两箱一泵)；2）XPB320/6.3型喷雾泵站1套；3）移动变电站2台及电气开关列车；4）SGW620/40T型刮板运输机1台。5）DSJ80/40/75×2型伸缩式胶带输送机2台第二章3224s综放面回撤第一节3224s综采工作面收尾前的准备工作1、由机电运输部牵头，会同通风灭火部、生产技术部对支架运输线路的巷道、管路、缆线等认真普查，对影响运送支架的地方及早安排整改。2、由生产技术部设计回撤吊装峒室（具体位置根据现场实际情况确定），并在做撤架通道时安排队伍施工，长度为6米，宽度3.4米，高度5.5米，采用钢棚锚索固定等支护。（附图）3、在3224s工作面运输顺槽下帮扩掘绞车房安装一台JD－55型绞车用于回撤工作面设备，并在吊装硐室向后5米处安装JH-20型回柱绞车1台，用于拉移设备部件。第5页共56页第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页4、由综一队负责在3224s进风下山下平巷安装临时乳化液泵站一台（两泵一箱）。5、由综掘队负责在3224s运输顺槽起底，长度：进风上山到停采线，高度2.5米。起底后巷道底板必须平整，轨道铺设符合标准。6、由运输队负责将2340南中巷及3224S进风上山轨道更换为24kg轨道，并铺设符合标准。7、由机运部负责清点回撤工作面所需的工器具是否齐全，平板车是否到位。第二节回撤方法1、回撤方案1）工作面基本架、过渡架及采用从上向下顺序整体抽架、整体运输到吊装硐室。过渡架及需地面检修的基本架解体为三件（前梁、尾梁、顶梁侧护及底座一件）。采煤机、工作面前（后）溜、端头架采用解体运输。2、3224s综放工作面的设备运输路线：①3224s工作面—3224s工作面回风下山---2380中巷---轨道下山---2435大巷---副井---地面（主要为回风支护用品）。②3224s工作面—3224s工作面回风下山---2380中巷---轨道下山---2340中巷---3226下回风巷---切眼（主要为工作面溜子）。③3224s工作面运输顺槽---2340中巷----轨道下山----2435大巷---副井----地面。（主要为：采煤机、过渡支架、端头支架）④3224s工作面运输顺槽---2340中巷——3226下回风下山——3226下回风巷——3226工作面。（基本支架）第6页共56页第5页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共56页3、注意事项...
