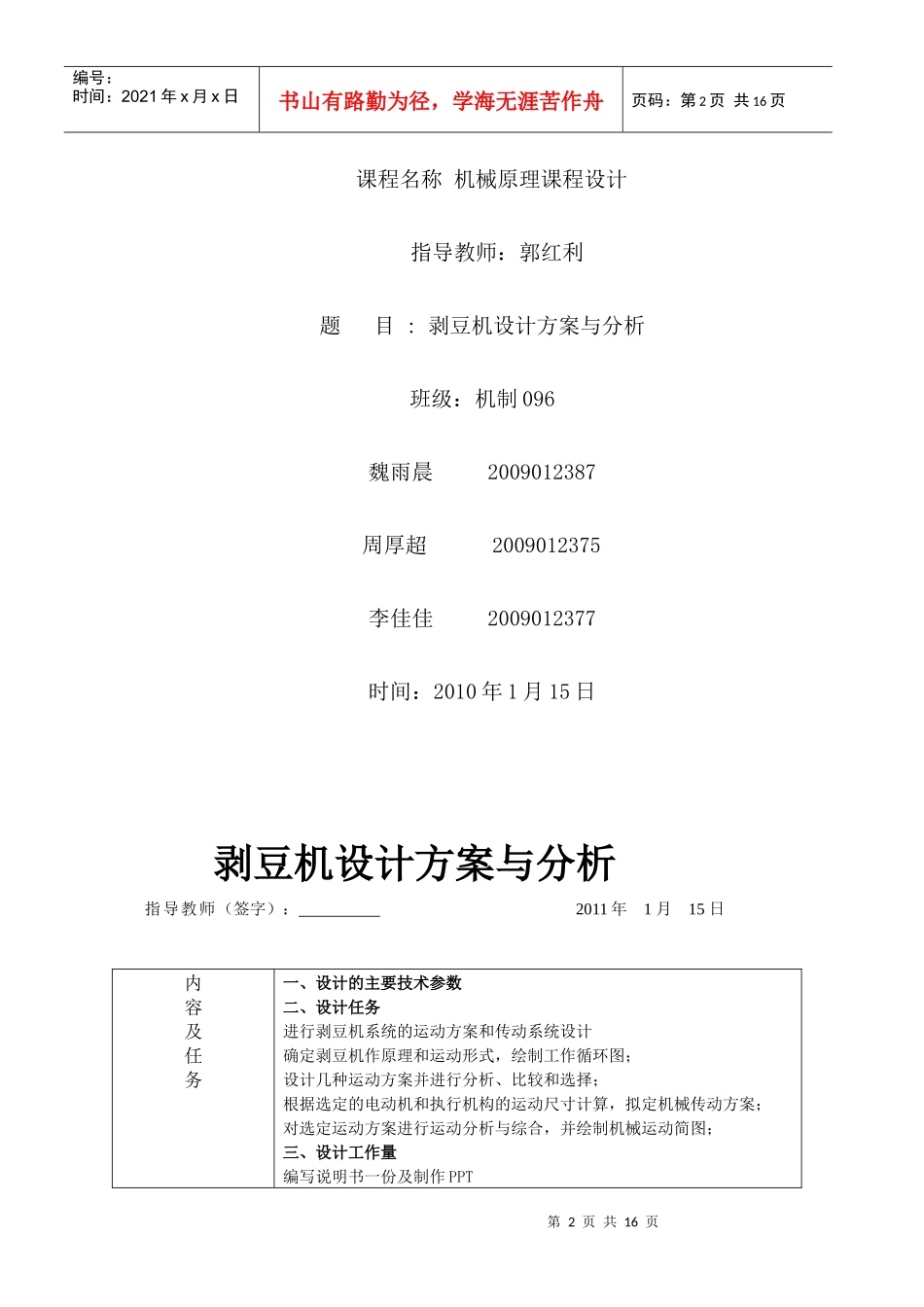

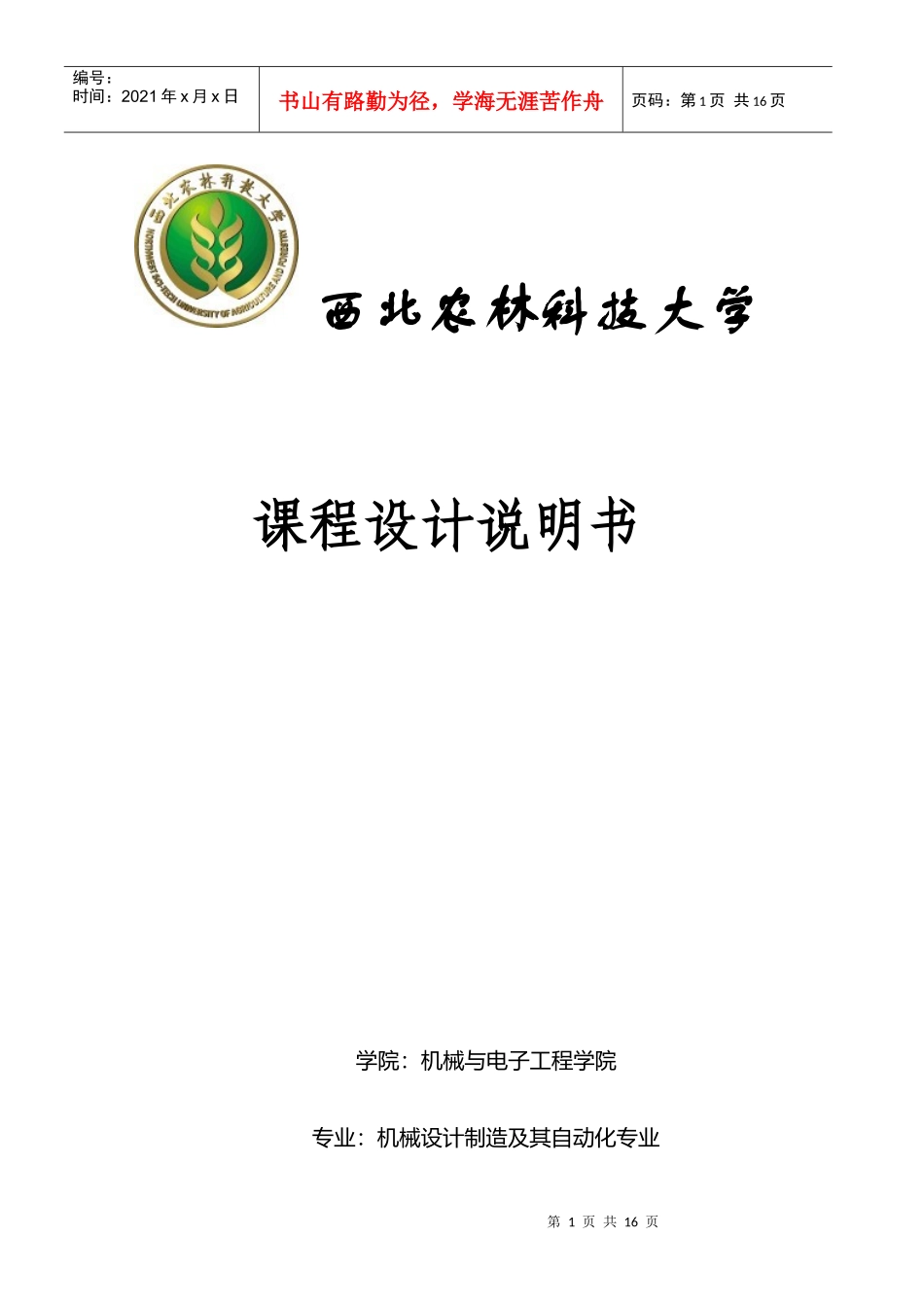

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页西北农林科技大学课程设计说明书学院：机械与电子工程学院专业：机械设计制造及其自动化专业第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页课程名称机械原理课程设计指导教师：郭红利题目:剥豆机设计方案与分析班级：机制096魏雨晨2009012387周厚超2009012375李佳佳2009012377时间：2010年1月15日剥豆机设计方案与分析指导教师（签字）：2011年1月15日内容及任务一、设计的主要技术参数二、设计任务进行剥豆机系统的运动方案和传动系统设计确定剥豆机作原理和运动形式，绘制工作循环图；设计几种运动方案并进行分析、比较和选择；根据选定的电动机和执行机构的运动尺寸计算，拟定机械传动方案；对选定运动方案进行运动分析与综合，并绘制机械运动简图；三、设计工作量编写说明书一份及制作PPT第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页主要参考资料《机械原理课程学习与指南》西北农林科技大学出版主编：郭红利《机械原理》第七版高等教育出版社主编：孙桓陈作模葛文杰《机械制图》第六版高等教育出版社第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页剥豆机剥豆仿真模拟图第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页目录一、剥豆机功能及设计要求二、工作原理和工艺动作分解三、根据工艺动作顺序和协调要求拟定运动循环图四、执行机构的选型五、传动机构的选择与比较六、机械运动方案的选择和评定七、机械运动系统的速比和变速机构八、机械运动方案简图九、机械传动系统和执行机构的尺寸十、方案评价、感想与建议第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页剥豆机一、剥豆机功能及设计要求1.功能1）剥豆机的功能是将浸胖后的蚕豆通过振动下料后平放排列成头尾相接，送到切皮位置，将其压住并切开头部的皮，然后用挤压的方法将豆挤出。2）剥豆机的主要工艺动作是送料、压豆切皮、挤压脱皮。2.设计要求及原始数据1）蚕豆长度：20~25mm2）蚕豆宽度：15~20mm3）蚕豆厚度：6~8mm4）生产率：80粒/min5）剥豆机要求体积小、重量轻、压紧力可调、工作可靠、外形美观。6）机械运动方案应力求简单。二、工作原理和工艺动作分解根据上述分析，剥豆机要求完成的工艺动作有以下四个动作：1）加料：可以手动加料，并采用震动料斗，使蚕豆头尾排列进入送料机构。2）送料：采用滚子推杆凸轮机构，间歇运动送料。3）压豆切皮：压紧、切皮机构最好用联动组合机构，为保证压力不过大可在压头处加一个刚度合适的弹簧。4）挤压脱皮：利用两轧辊加压进行挤压脱皮，两轧辊之间间隙一般比蚕豆最小厚度略小。5)去皮装置：借助电动机动力，通过带传动装置带动小风扇实现将剥了皮的豆和皮分开。因此，剥豆机的运动方案设计重点考虑送料、压豆切皮、挤压脱皮机构这三个机构的选型和设计问题，去皮装置只需要考虑动力的传递和小风扇的调速问题。第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页三、根据工艺动作顺序和协调要求拟定运动循环图对于剥豆机运动循环图主要是确定送料和压紧切皮执行机构的先后顺序、相位，以利于对各执行机构的设计、装配和调试。图1表示剥豆机两个执行机构的运动循环图图一剥豆机运动循环图四、执行机构的选型根据送料机构、压紧切皮机构和挤压皮脱机构这三个执行机构动作要求和结构特点，可以选择表1的常用机构。表2执行机构送料机构偏置曲柄滑块机构滚子推杆凸轮机构压紧切皮机构凸轮加杠杆机构凸轮机构挤压脱皮机构轧辊挤压机构（一）两种送料结构运动形式的比较第8页共16页第7页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共16页曲柄-滑块机构（a）凸轮-滑块机构(b)图（a）所示的机构是利用曲柄的周转，使得滑块左右移动，达到送料的...
