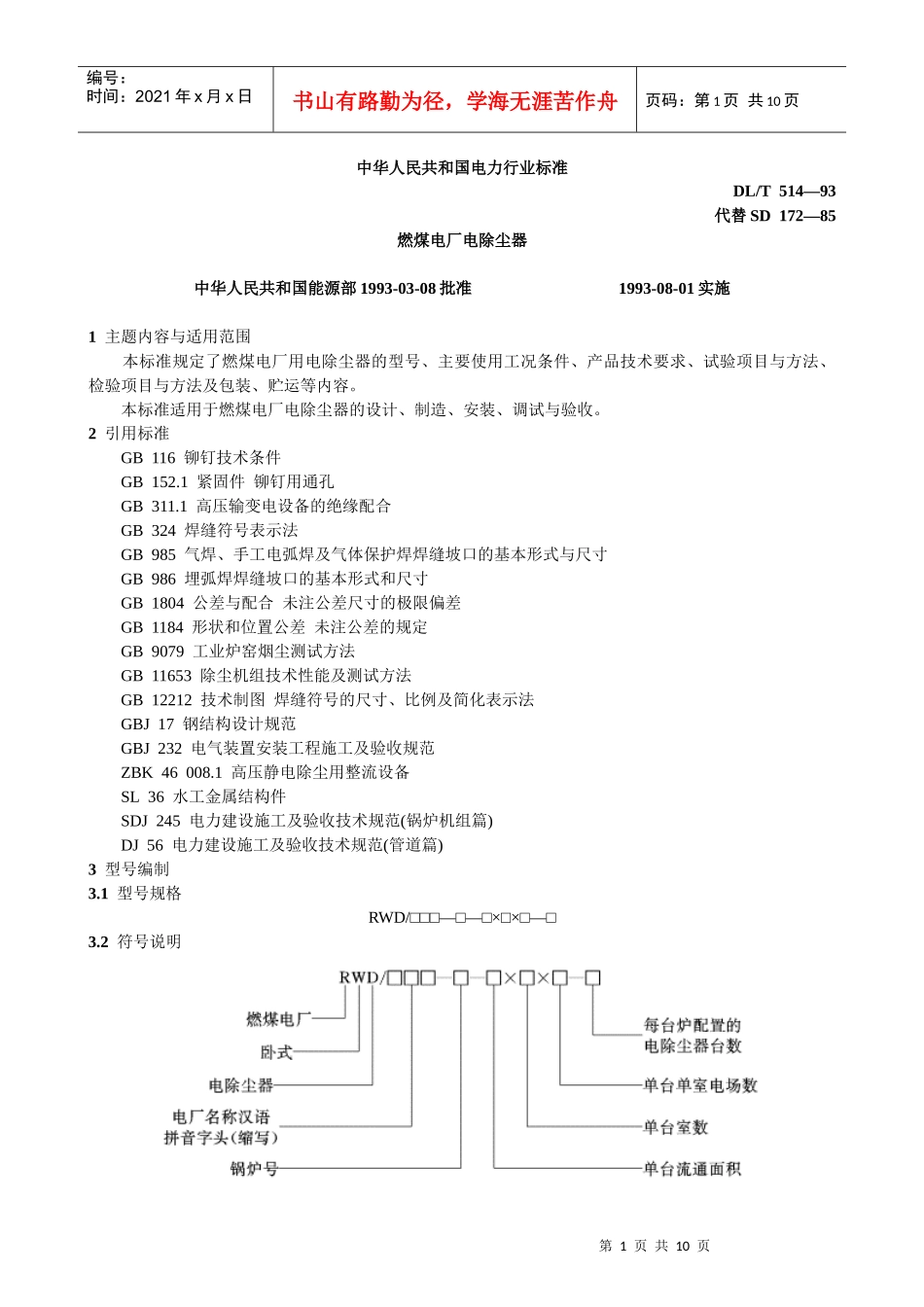

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页中华人民共和国电力行业标准DL/T514—93代替SD172—85燃煤电厂电除尘器中华人民共和国能源部1993-03-08批准1993-08-01实施1主题内容与适用范围本标准规定了燃煤电厂用电除尘器的型号、主要使用工况条件、产品技术要求、试验项目与方法、检验项目与方法及包装、贮运等内容。本标准适用于燃煤电厂电除尘器的设计、制造、安装、调试与验收。2引用标准GB116铆钉技术条件GB152.1紧固件铆钉用通孔GB311.1高压输变电设备的绝缘配合GB324焊缝符号表示法GB985气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB986埋弧焊焊缝坡口的基本形式和尺寸GB1804公差与配合未注公差尺寸的极限偏差GB1184形状和位置公差未注公差的规定GB9079工业炉窑烟尘测试方法GB11653除尘机组技术性能及测试方法GB12212技术制图焊缝符号的尺寸、比例及简化表示法GBJ17钢结构设计规范GBJ232电气装置安装工程施工及验收规范ZBK46008.1高压静电除尘用整流设备SL36水工金属结构件SDJ245电力建设施工及验收技术规范(锅炉机组篇)DJ56电力建设施工及验收技术规范(管道篇)3型号编制3.1型号规格RWD/□□□—□—□×□×□—□3.2符号说明第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页3.3标记示例大同电厂3号炉配置的2台单室3电场165m2卧式电除尘器：RWD/DT—3—165×1×3—23.4特征符号针对煤灰特点而采用特殊结构的电除尘器允许加注特征符号。符号以特征的汉语拼音字头(缩写)为代号，加注在RWD后面、斜杠前面，并用一短划与RWD隔开。例如焦作电厂2号炉配置2台双室3电场170m2卧式电除尘器，采用宽极距、辅助电极，并设有横置槽板：RWD—KFH/JZ—2—170×2×3—24主要使用工况条件适用的发电机组容量：25～800MW；烟气温度：小于或等于300℃；标准状态下除尘器入口烟气含尘浓度：小于或等于200g/m3；承受运行压力：-6～2kPa。注：小于25MW的机组可参照本标准执行。5技术要求5.1基本要求5.1.1通则5.1.1.1产品应符合本标准的要求，并按照经规定程序批准的产品图样及技术文件制造、安装、调试及验收。如有特殊要求，必须在订货合同或技术协议中注明。5.1.1.2制造电除尘器的材料应符合国家标准或行业标准的有关规定，并根据生产厂的合格证书和相应的标准验收，合格后方可使用。对于牌号不明或无合格证书的材料，需经工厂复验或鉴定，符合设计规定的材质要求方可使用。5.1.1.3图样上未注尺寸公差的极限偏差按表1规定执行。5.1.2性能指标在符合设计工况条件下，电除尘器性能指标应达到用户合同要求。用户对性能指标无特殊要求的应达到表2要求。5.1.3金属结构要求表1零部件未注尺寸公差的极限偏差mm加工方式机械加工非机械加工极限偏差基本尺寸不限≤500＞500～2000＞2000～3150＞3150包容尺寸H14H17H16H15H14被包容尺寸h14h17h16h15h14长度Js14Js17Js16Js15Js14注：表中极限偏差执行GB1804的规定，大尺寸段中的小尺寸公差值若小于相邻小尺寸段中大尺寸的公差值，则大公差值选取。表2燃煤电厂电除尘器性能指标项目单位指标除尘效率η%达到合同规定的保证值本体阻力Δp＜300MWPa≤295≥300MW≤245气流分布均匀性(参照RMS法)σ值—≤0.25第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页本体漏风率Δα＜300MW%≤5≥300MW≤3正常情况年运行时间＜300MWh≥6000≥300MW≥6500空载升压试验异极距为150mm时，二次电压值U2kV≥55异极距每增加10mm，二次电压增值ΔU2≥2.5注：根据GB311.1规定，当海拔高于1000m但不超过4000m时，从1000m算起，海拔每升高100m，二次电压值允许降低1%。5.1.3.1燃煤电厂电除尘器的金属结构件主要指：梁、柱、杆、板、架、壳体等，其设计应符合GBJ17的规定。5.1.3.2用于金属结构件的紧固件及焊接材料按5.1.1.2条要求执行。5.1.3.3结构设计的所有焊缝均应符合GB324、GB985、GB986、GB1221的规定。5.1.3.4零件加工、零部件拼装的焊接及焊缝质量检验均按SL36执行。5.1.3.5金属结构件中铆焊件的施工，应执行...
