某市滨海大道污水干线工程施工组织设计VIP免费

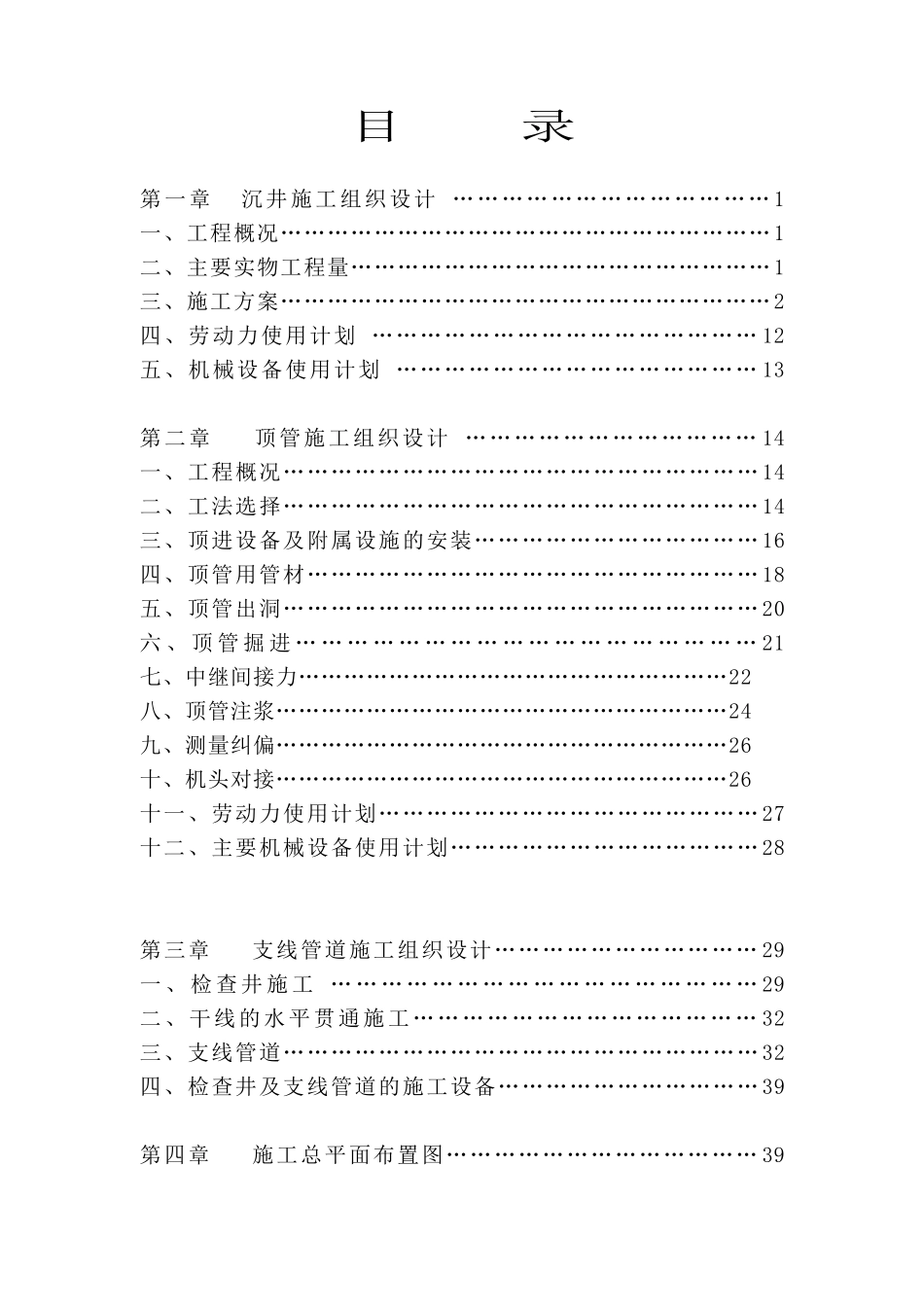

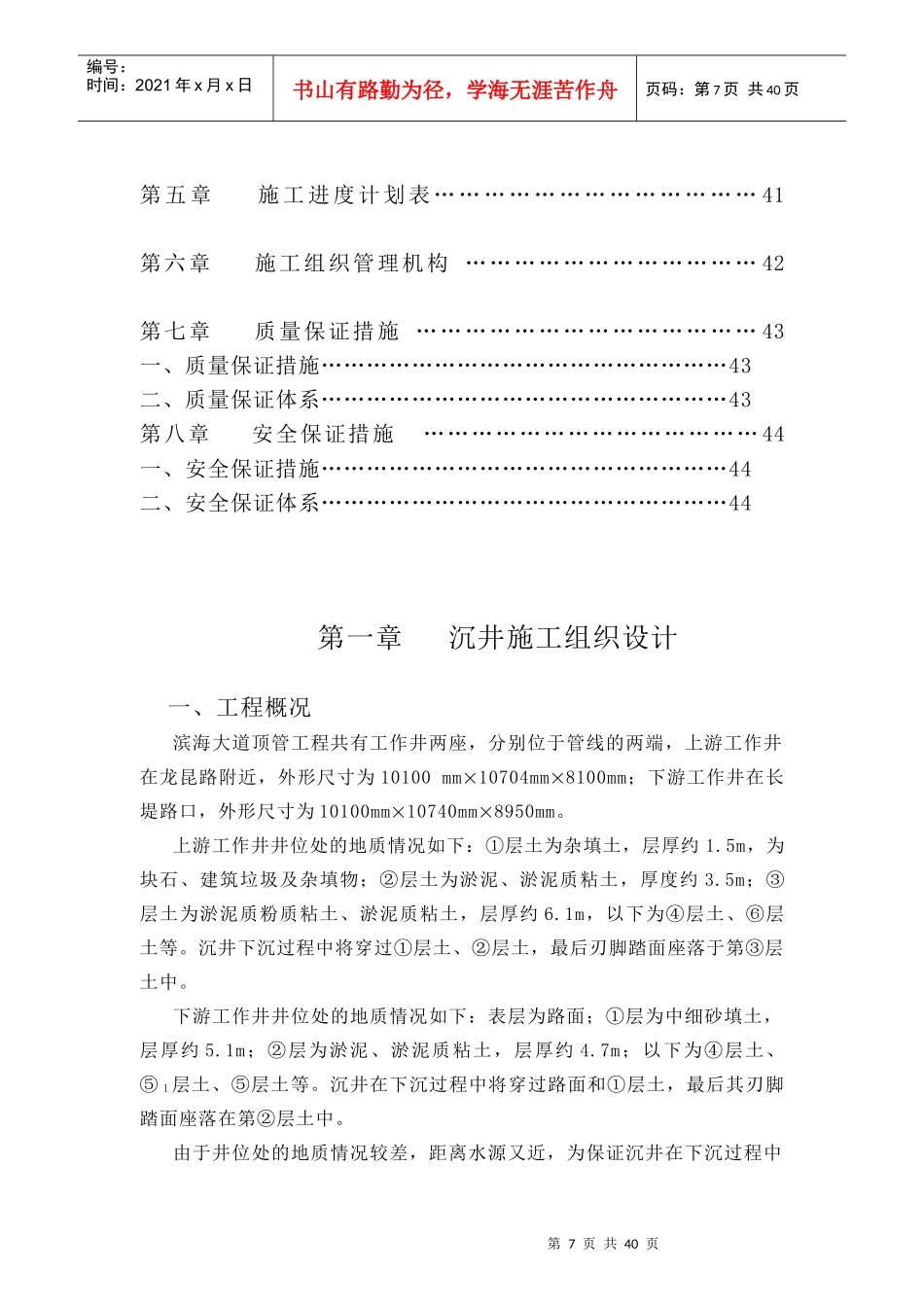

目录第一章沉井施工组织设计…………………………………1一、工程概况………………………………………………………1二、主要实物工程量………………………………………………1三、施工方案………………………………………………………2四、劳动力使用计划…………………………………………12五、机械设备使用计划………………………………………13第二章顶管施工组织设计………………………………14一、工程概况……………………………………………………14二、工法选择……………………………………………………14三、顶进设备及附属设施的安装………………………………16四、顶管用管材…………………………………………………18五、顶管出洞……………………………………………………20六、顶管掘进………………………………………………21七、中继间接力…………………………………………………22八、顶管注浆……………………………………………………24九、测量纠偏……………………………………………………26十、机头对接……………………………………………………26十一、劳动力使用计划…………………………………………27十二、主要机械设备使用计划…………………………………28第三章支线管道施工组织设计……………………………29一、检查井施工……………………………………………29二、干线的水平贯通施工……………………………………32三、支线管道……………………………………………………32四、检查井及支线管道的施工设备……………………………39第四章施工总平面布置图…………………………………39第7页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共40页第五章施工进度计划表…………………………………41第六章施工组织管理机构………………………………42第七章质量保证措施……………………………………43一、质量保证措施………………………………………………43二、质量保证体系………………………………………………43第八章安全保证措施……………………………………44一、安全保证措施………………………………………………44二、安全保证体系………………………………………………44第一章沉井施工组织设计一、工程概况滨海大道顶管工程共有工作井两座，分别位于管线的两端，上游工作井在龙昆路附近，外形尺寸为10100mm10704mm8100mm；下游工作井在长堤路口，外形尺寸为10100mm10740mm8950mm。上游工作井井位处的地质情况如下：①层土为杂填土，层厚约1.5m，为块石、建筑垃圾及杂填物；②层土为淤泥、淤泥质粘土，厚度约3.5m；③层土为淤泥质粉质粘土、淤泥质粘土，层厚约6.1m，以下为④层土、⑥层土等。沉井下沉过程中将穿过①层土、②层土，最后刃脚踏面座落于第③层土中。下游工作井井位处的地质情况如下：表层为路面；①层为中细砂填土，层厚约5.1m；②层为淤泥、淤泥质粘土，层厚约4.7m；以下为④层土、⑤1层土、⑤层土等。沉井在下沉过程中将穿过路面和①层土，最后其刃脚踏面座落在第②层土中。由于井位处的地质情况较差，距离水源又近，为保证沉井在下沉过程中第8页共40页第7页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共40页的安全，在两座沉井位置处应进行地基处理以改良土质。具体方法为压密填充注浆法，其目的是提高井四边和刃脚处地基土的承载能力，又能保证沉井干施工、干封底。二、主要实物工程量：序号工程名称单位上游井下游井1钢筋混凝土m33703962挖土方m3117012603回填土方m33103104砌砖m324.224.25注浆m3294631006路石破除及恢复m204547回填砂m38608608砖砌溜槽m398112三、沉井施工方案（一）沉井施工工艺流程图工作准备地基土压密填充注浆基坑开挖基坑填砂及砼垫层砖墙刃脚底模并粉饰底模内外脚手架搭设底模刃脚钢筋加工底模刃脚模板加工底模刃脚钢筋绑扎底模刃脚模板支立底模第9页共40页第8页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共40页（二）沉井制作1、准备工作包括场地平整、大小临时设施、设备、周转材...
