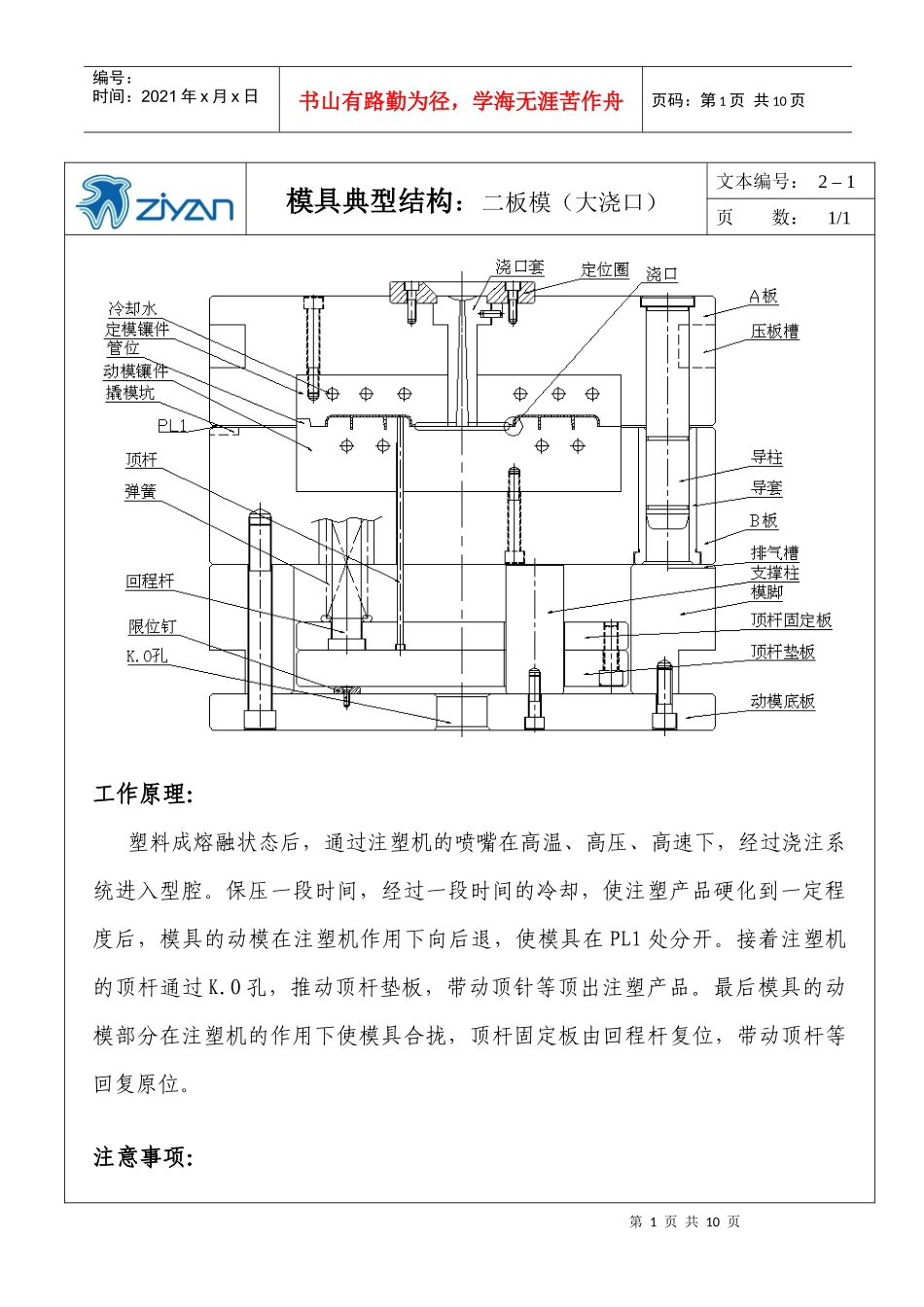

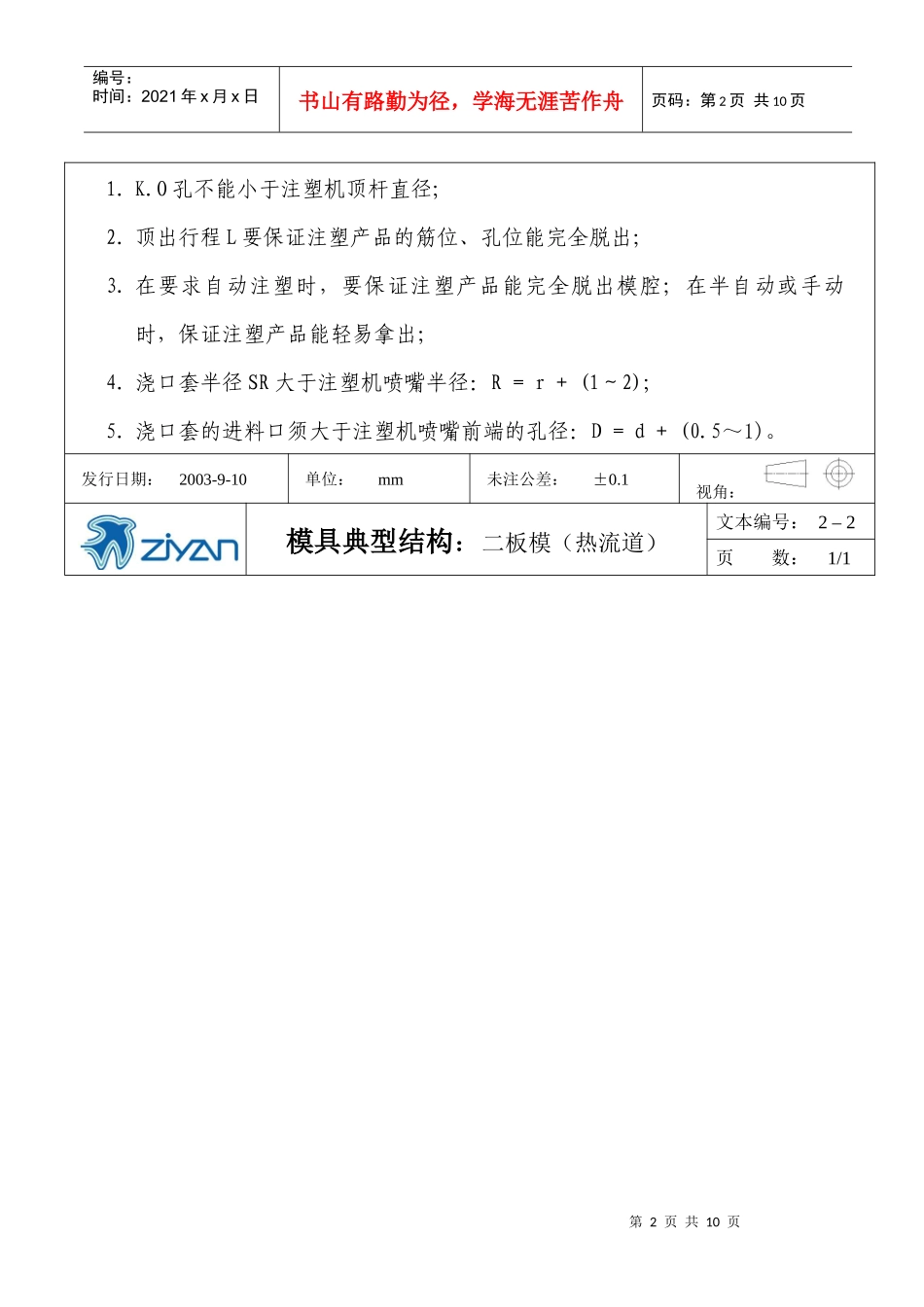

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页模具典型结构：二板模（大浇口）文本编号：2–1页数：1/1工作原理：塑料成熔融状态后，通过注塑机的喷嘴在高温、高压、高速下，经过浇注系统进入型腔。保压一段时间，经过一段时间的冷却，使注塑产品硬化到一定程度后，模具的动模在注塑机作用下向后退，使模具在PL1处分开。接着注塑机的顶杆通过K.O孔，推动顶杆垫板，带动顶针等顶出注塑产品。最后模具的动模部分在注塑机的作用下使模具合拢，顶杆固定板由回程杆复位，带动顶杆等回复原位。注意事项：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页1.K.O孔不能小于注塑机顶杆直径;2.顶出行程L要保证注塑产品的筋位、孔位能完全脱出；3.在要求自动注塑时，要保证注塑产品能完全脱出模腔；在半自动或手动时，保证注塑产品能轻易拿出；4.浇口套半径SR大于注塑机喷嘴半径：R=r+(1～2);5.浇口套的进料口须大于注塑机喷嘴前端的孔径：D=d+(0.5～1)。发行日期：2003-9-10单位：mm未注公差：±0.1视角：模具典型结构：二板模（热流道）文本编号：2–2页数：1/1第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页工作原理：塑料成熔融状态后，通过注塑机的喷嘴在高温、高压、高速下，经过热嘴进入型腔保压一段时间，经过一段时间的冷却，使注塑产品硬化到一定程度后，模具动模在注塑机的作用下向后退，使模具在PL1处分开。接着，注塑机的顶杆通过K.O孔推动顶杆垫板，带动顶杆等顶出注塑产品。最后，模具动模部分在注塑机的作用下使模具合拢。顶杆固定板由回程杆复位，带动顶杆等回复原位。注意事项：1.适用于大型产品，塑料ABS、PP、GP等；第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页2.热嘴上的热设备的电线一定要在凹槽里面，它通过模具连接在模具外的电源上（见标准）；3.在热嘴附近一定要有冷却水通过；4.在设计中一定要考虑热膨胀造成的影响；5.其它注意事项同二板模;发行日期：2003-9-10单位：mm未注公差：±0.1视角：模具典型结构：三板模（简化型点浇口一）文本编号：2–3页数：1/1工作原理：开模时,由于拉料杆拉住流道，故定模底板与脱浇板暂不分开；由于A、B板之间由锁模扣扣住不动，所以PL1处首先开模，使分流道与注塑产品分开。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页同时弯销带动定模滑块开模，完成侧抽芯。经过B行程之后，行程螺钉1带动脱浇板，使定模底板与脱浇板第二次开模，主流道脱离浇口套。再经过行程A之后，在行程螺钉1、2的作用下，A、B板完成第三次开模。注意事项：1.设计时要保证以下关系：①.B≥S1＋S2＋5；②.B≥75；③.L≥A＋B＋C＋20；④.A≥S1。2.A－行程螺钉（1）的行程；B－行程螺钉（2）的行程；C－上下模相差高度；S1－主流道的长度；S2－分流道的长度。3.其它注意事项同二板模。发行日期：2003-9-10单位：mm未注公差：±0.1视角：模具典型结构：三板模（简化型点浇口二）文本编号：2–4页数：1/1第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页工作原理：开模时,由浇口套扣住流道，定模底板与脱浇板固定不动，A、B板由锁模扣固定不开模，故首先在PL1处开模，使分流道与注塑产品分开。经过B行程之后，行程螺钉1带动脱浇板，使定模底板与脱浇板第二次开模，主流道脱离浇口套。再经过行程A之后，在行程螺钉1、2的作用下，A、B板完成第三次开模。注意事项：1.设计时要保证以下关系：①.B≥S1＋S2＋5；②.B≥75；第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页③.L≥A＋B＋C＋20；④.A≥S1。B－行程螺钉（2）的行程；A－行程螺钉（1）的行程；S1－主流道的长度；S2－分流道的长度；C－上下模相差高度；2.其它注意事项同二板模。发行日期：2003-9-10单位：mm未注公差：±0.1视角：模具典型结构：三板模...
