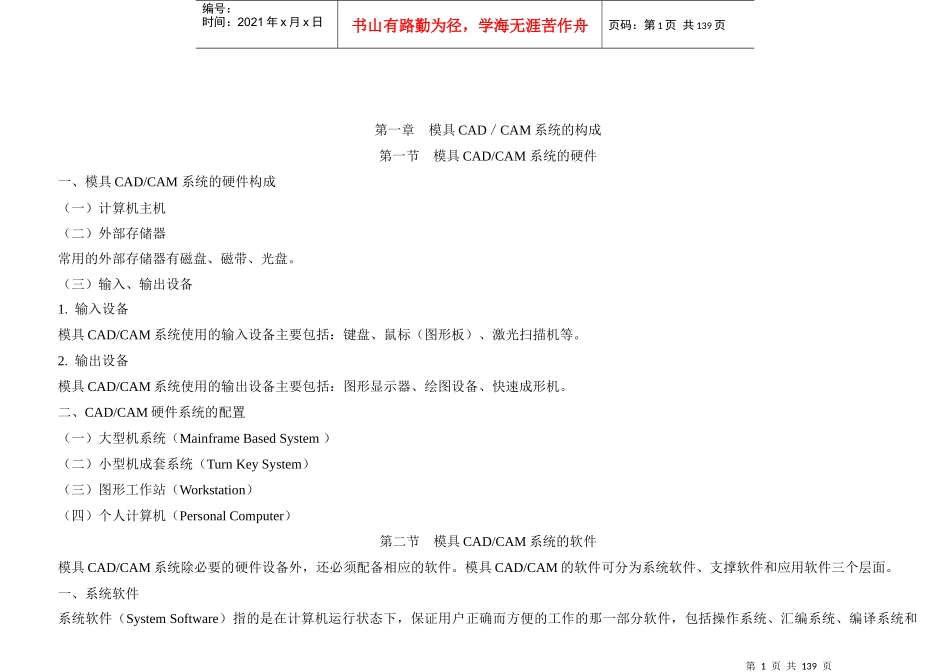

第1页共139页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共139页第一章模具CAD／CAM系统的构成第一节模具CAD/CAM系统的硬件一、模具CAD/CAM系统的硬件构成（一）计算机主机（二）外部存储器常用的外部存储器有磁盘、磁带、光盘。（三）输入、输出设备1.输入设备模具CAD/CAM系统使用的输入设备主要包括：键盘、鼠标（图形板）、激光扫描机等。2.输出设备模具CAD/CAM系统使用的输出设备主要包括：图形显示器、绘图设备、快速成形机。二、CAD/CAM硬件系统的配置（一）大型机系统（MainframeBasedSystem）（二）小型机成套系统（TurnKeySystem）（三）图形工作站（Workstation）（四）个人计算机（PersonalComputer）第二节模具CAD/CAM系统的软件模具CAD/CAM系统除必要的硬件设备外，还必须配备相应的软件。模具CAD/CAM的软件可分为系统软件、支撑软件和应用软件三个层面。一、系统软件系统软件（SystemSoftware）指的是在计算机运行状态下，保证用户正确而方便的工作的那一部分软件，包括操作系统、汇编系统、编译系统和第2页共139页第1页共139页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共139页诊断系统等。操作系统是用户和计算机之间的接口，使用户能够有效的使用计算机。操作系统全面管理计算机资源，合理的组织计算机的工作流程。操作系统是每一计算机系统都具有的系统软件，如DOS、UNIX、LINUX、WINDOWS等。二、支撑软件模具CAD/CAM系统的支撑软件主要包括图形处理软件、几何造型软件、有限元分析软件、数据库管理软件、优化设计软件、计算机仿真分析应用软件、数控加工软件、检测与质量控制软件等。（一）图形处理软件图形处理包括对图形的定义、图形的生成、表示、变换、修改等一系列操作。图形处理软件是进行图形处理的专用软件，它是计算机与图形输出装置的中间连接者，其功能是实现图形与数据之间的转换。图形处理软件就是常说的图形支撑软件它是一种通用的基础软件，在此基础上，可进行第二次开发，研制适合用于各专业的应用软件。图形处理软件是模具CAD/CAM系统中的重要支撑软件。1.图形处理软件的类型图形处理软件可分为绘图子程序库、绘图语言和专用语言系统三种类型。这些软件都应具有人机交互处理图形的功能。（1）绘图子程序库绘图子程序库又称图形软件包。它是一系列与图形有关的子程序的集合。利用这种图形软件包，可大大提高编程的效率。在编写复杂图形的绘图软件时，只要编写一个主程序来调用软件包中的程序就行了。图形软件包，一般包括基本子程序和功能子程序，也有的包括应用子程序。基本子程序包括绘图所必须的最基本的功能。如绘图初始化、启动图形输出设备、几何计算、几何变化、画直线、圆、注写字符等应用子程序。功能子程序包括画各种图线、各种轴线、各种基本的直线图形、曲线图形等子程序。应用子程序是在上述两种子程序的基础上开发的专用程序，如画轴测图、透视图、机械图、等值线图、标高投影、电路图、管道图等子程序。（2）绘图语言绘图语言是在一种高级语言的基础上，经过修改、添加图形功能而成。这种绘图语言不需要独立的编译系统，但由于要改动、扩充高级语言的编译系统，因此要求研制人员对该高级语言的编译系统要比较熟悉，故研制这种图形处理软件比研究制图子程序库要复杂些，而且不可移植，其优点是执行速度较快。（3）专用的图形设计语言这种专用的语言系统，独立于其他高级语言，有自己单独的编译系统。因此研制相当困难。工作量大。且难以移植到其他机器上。其优点是直观易懂、使用灵活、功能强、执行速度快、效率高。第3页共139页第2页共139页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共139页2.对图形处理软件的要求（1）实用性（2）功能强（3）执行速度快、效率高（4）容错性3.图形处理软件的标准化标准化了的图形包又称为图形标准，它必须作到：①设备无关性。即与系统内所配置的图形设备的种类、数量、性能、参数等无关；②与应用软件无关，即通用性，可用于开发各种应用软件，各种图形应用软件可用同一方式调用图形标准；③与语言无关，即可被各...
