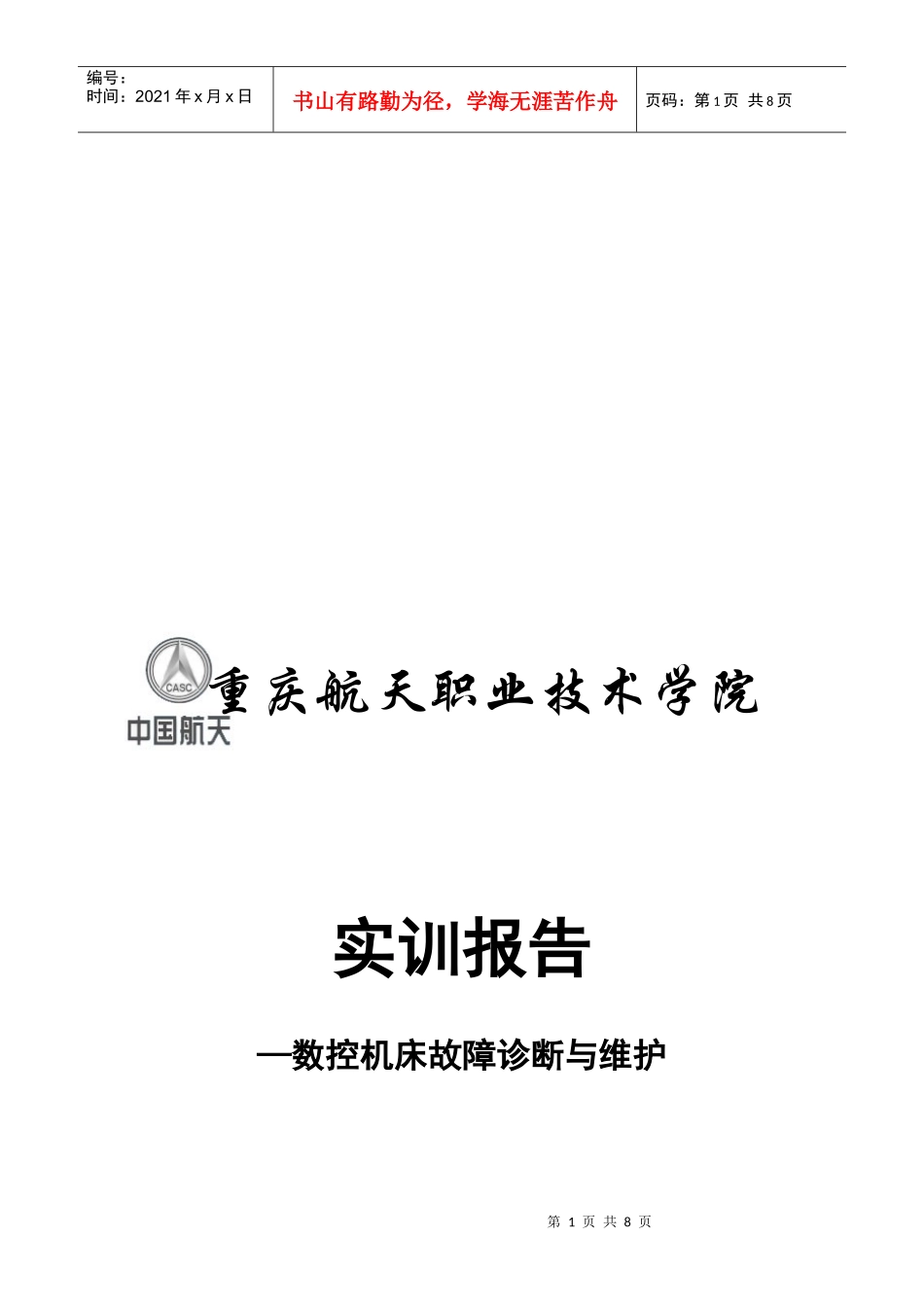

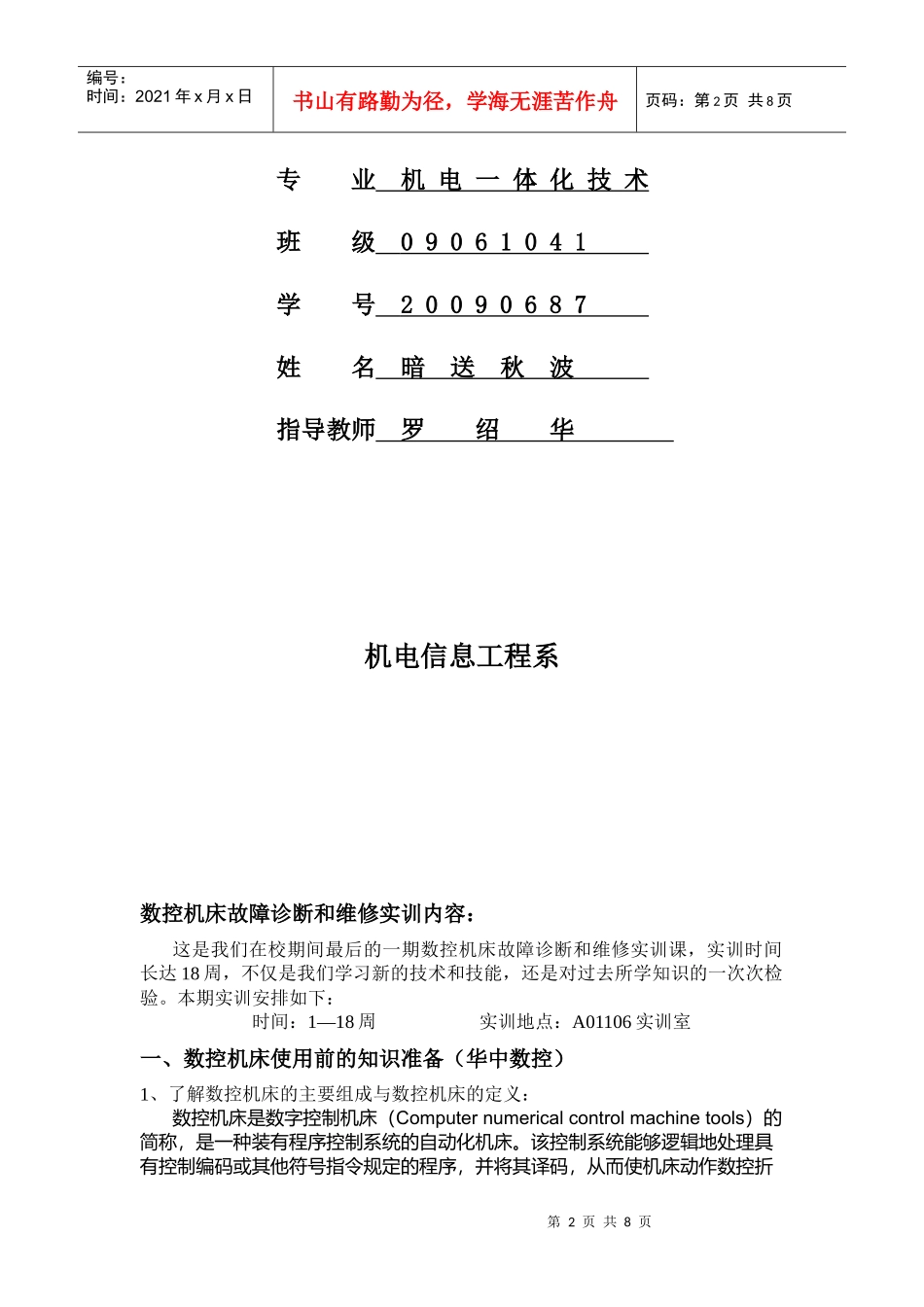

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页重庆航天职业技术学院实训报告—数控机床故障诊断与维护第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页专业机电一体化技术班级09061041学号20090687姓名暗送秋波指导教师罗绍华机电信息工程系数控机床故障诊断和维修实训内容：这是我们在校期间最后的一期数控机床故障诊断和维修实训课，实训时间长达18周，不仅是我们学习新的技术和技能，还是对过去所学知识的一次次检验。本期实训安排如下：时间：1—18周实训地点：A01106实训室一、数控机床使用前的知识准备（华中数控）1、了解数控机床的主要组成与数控机床的定义：数控机床是数字控制机床（Computernumericalcontrolmachinetools）的简称，是一种装有程序控制系统的自动化机床。该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序，并将其译码，从而使机床动作数控折第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页弯机并加工零件。数控机床由机床本体机械系统与电控系统组成。机床本体包括：主运动部件、进给运动执行部件（如工作台、拖板及其传动部件）以及床身立柱等支撑部件。此外还有冷却、润滑、转位、夹紧等辅助装置，液压与气压传动装置。电控系统包括：数控装置系统（CNC装置系统）、位置检测与伺服驱动系统、强电控制与辅助控制装置系统。1、了解数控机床的故障类型与主要故障：故障诊断的三个环节：故障类型判断、故障隔离与故障定位。故障类型判断是最重要的一个环节。数控机床的故障类型：机械故障和电气故障。电气故障又包括：强电故障和弱电故障，弱电故障又分为：硬件故障和软件故障。数控机床的主要故障：普通机床的主要故障是机械传动副的故障，而数控机床的主要故障则为电气故障。2、数控机床的故障诊断与维修应遵守的原则：主要有：先静后动、先外后内、先软后硬、先公后专、先一般后特殊、先机后电、先简后繁（先易后难）、先查输入后查负载等。4、数控机床的使用条件：数控机床必须工作在一定的条件下，也就是说，必须满足一定的使用要求。使用要求一般可以分成电源要求与工作地环境要求等两个方面。电源要求：电压相对稳定，在允许波动范围内；频率稳定与波形畸变小；电源相序，应按要求正规排序；电源线与保险丝应满足总供电容量与机床匹配；完好的电源电缆线与接头，良好的插座，可靠的接地保护等。工作地环境要求：包括温度、湿度要求与位置环境要求。温度与湿度要求：环境温度小于35度，相对湿度小于80%（不结露）。位置环境要求：具有防振沟或远离振源、远离高频电感设备；无直接日照与热辐射；洁净的空气——无导电粉尘、盐雾、油雾；无腐蚀性气体；无易爆气体；无尘埃，周围有足够的活动空间，坚实牢固的基础。5、对数控维修人员的要求：（1）强烈的责任心、良好的职业道德、严谨的科学工作作风与良好的工作习惯。（2）安全意思强（3）知识面广、具有分析与解决问题的能力。6、维修中应该特别关注的器件：器件：易污染、易击穿、易老化与有寿命问题的、易氧化与腐蚀的、易磨损、易疲劳失效、易松动移位的元件、易造成卡死的元器件、易升温的、易泄漏的等等。二、维护章程1、数控系统的维护1）．严格遵守操作规程和日常维护制度2）．防止灰尘进入数控装置内：漂浮的灰尘和金属粉末容易引起元器件间绝缘电阻下降，从而出现故障甚至损坏元器件。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页3）．定时清扫数控柜的散热通风系统4）．经常监视数控系统的电网电压：电网电压范围在额定值的85%～110%。5）．定期更换存储器用电池6）．数控系统长期不用时的维护：经常给数控系统通电或使数控机床运行温机程序。7）．备用电路板的维护机械部件的维护2、机械部件的维护1）．滚珠丝杆副的维护①定期检查、调整丝杠螺母副的轴向间隙，保证反向传动精度和轴向刚度；②定期检查丝杠支撑与床身的连接是否松动以及支撑轴承是否损坏。如有以上问题要及时紧固松动部...
