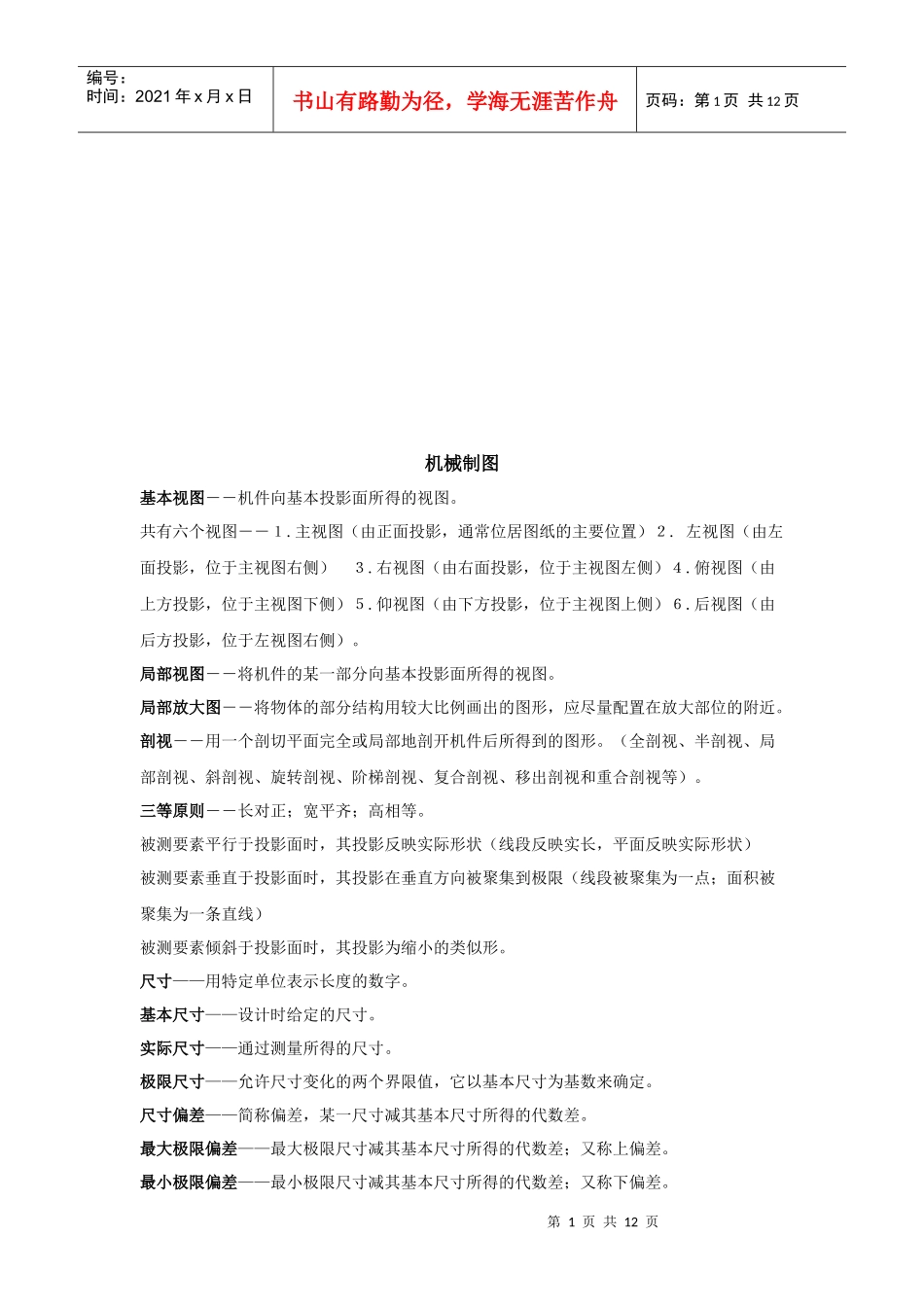

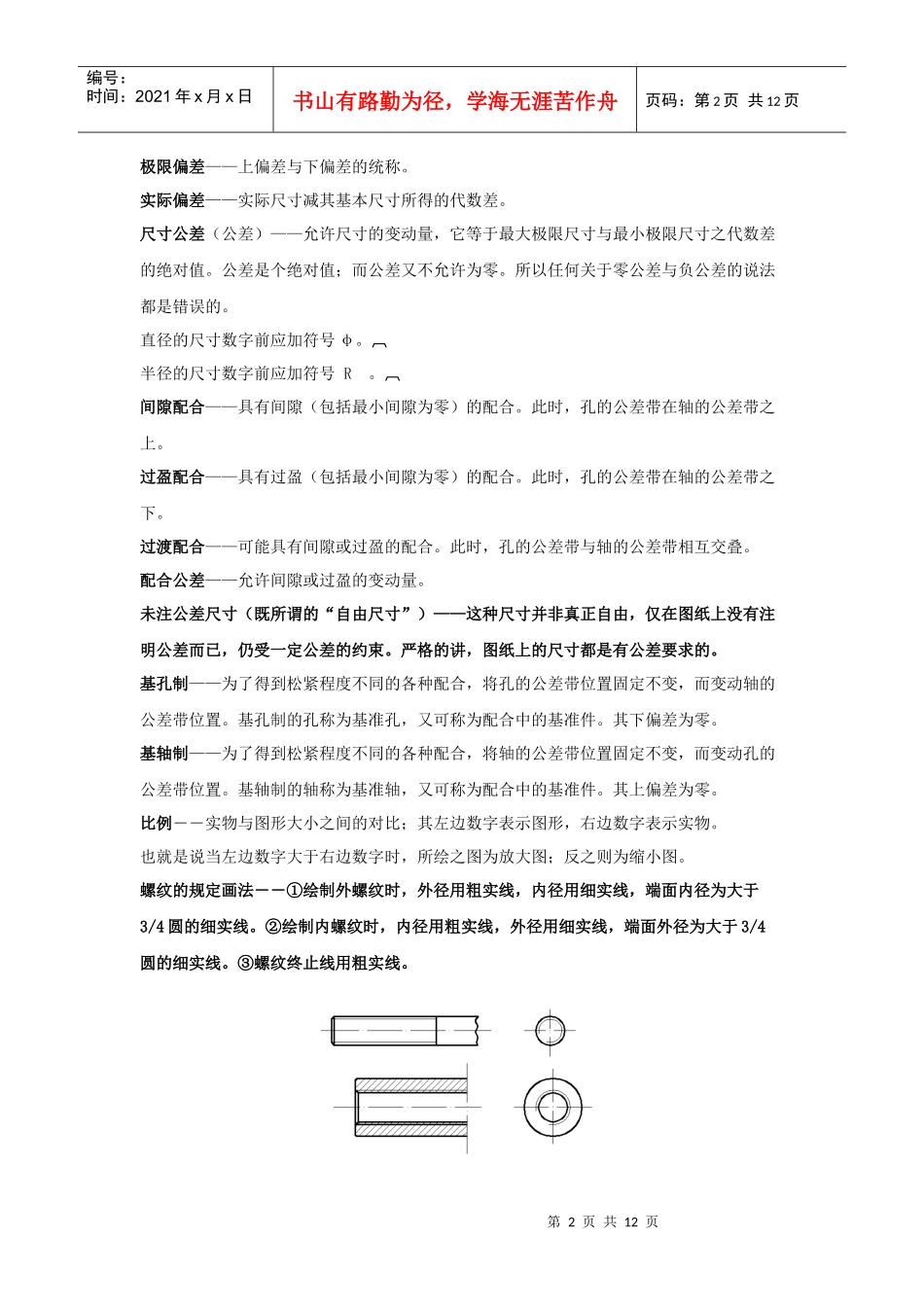

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页机械制图基本视图――机件向基本投影面所得的视图。共有六个视图――１.主视图（由正面投影，通常位居图纸的主要位置）２.左视图（由左面投影，位于主视图右侧）３.右视图（由右面投影，位于主视图左侧）４.俯视图（由上方投影，位于主视图下侧）５.仰视图（由下方投影，位于主视图上侧）６.后视图（由后方投影，位于左视图右侧）。局部视图――将机件的某一部分向基本投影面所得的视图。局部放大图――将物体的部分结构用较大比例画出的图形，应尽量配置在放大部位的附近。剖视――用一个剖切平面完全或局部地剖开机件后所得到的图形。（全剖视、半剖视、局部剖视、斜剖视、旋转剖视、阶梯剖视、复合剖视、移出剖视和重合剖视等）。三等原则――长对正；宽平齐；高相等。被测要素平行于投影面时，其投影反映实际形状（线段反映实长，平面反映实际形状）被测要素垂直于投影面时，其投影在垂直方向被聚集到极限（线段被聚集为一点；面积被聚集为一条直线）被测要素倾斜于投影面时，其投影为缩小的类似形。尺寸——用特定单位表示长度的数字。基本尺寸——设计时给定的尺寸。实际尺寸——通过测量所得的尺寸。极限尺寸——允许尺寸变化的两个界限值，它以基本尺寸为基数来确定。尺寸偏差——简称偏差，某一尺寸减其基本尺寸所得的代数差。最大极限偏差——最大极限尺寸减其基本尺寸所得的代数差；又称上偏差。最小极限偏差——最小极限尺寸减其基本尺寸所得的代数差；又称下偏差。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页极限偏差——上偏差与下偏差的统称。实际偏差——实际尺寸减其基本尺寸所得的代数差。尺寸公差（公差）——允许尺寸的变动量，它等于最大极限尺寸与最小极限尺寸之代数差的绝对值。公差是个绝对值；而公差又不允许为零。所以任何关于零公差与负公差的说法都是错误的。直径的尺寸数字前应加符号φ。半径的尺寸数字前应加符号R。间隙配合——具有间隙（包括最小间隙为零）的配合。此时，孔的公差带在轴的公差带之上。过盈配合——具有过盈（包括最小间隙为零）的配合。此时，孔的公差带在轴的公差带之下。过渡配合——可能具有间隙或过盈的配合。此时，孔的公差带与轴的公差带相互交叠。配合公差——允许间隙或过盈的变动量。未注公差尺寸（既所谓的“自由尺寸”）——这种尺寸并非真正自由，仅在图纸上没有注明公差而已，仍受一定公差的约束。严格的讲，图纸上的尺寸都是有公差要求的。基孔制——为了得到松紧程度不同的各种配合，将孔的公差带位置固定不变，而变动轴的公差带位置。基孔制的孔称为基准孔，又可称为配合中的基准件。其下偏差为零。基轴制——为了得到松紧程度不同的各种配合，将轴的公差带位置固定不变，而变动孔的公差带位置。基轴制的轴称为基准轴，又可称为配合中的基准件。其上偏差为零。比例――实物与图形大小之间的对比；其左边数字表示图形，右边数字表示实物。也就是说当左边数字大于右边数字时，所绘之图为放大图；反之则为缩小图。螺纹的规定画法――①绘制外螺纹时，外径用粗实线，内径用细实线，端面内径为大于3/4圆的细实线。②绘制内螺纹时，内径用粗实线，外径用细实线，端面外径为大于3/4圆的细实线。③螺纹终止线用粗实线。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页螺纹牙形符号和代号标注标准螺纹标注――牙型符号公称直径×螺距（导程／线数）旋向－公差带－旋合长度。牙型代号――Ｍ（普通螺纹）、Ｇ（管螺纹）、ＺＧ（锥管螺纹）。公称直径――大径（普通螺纹／mm）、带有外螺纹的管子孔径（管螺纹、锥管螺纹／英制单位）。螺距――普通粗牙螺纹通常省略不标；其余查表。旋向――右旋不标。例如：Ｍ１６×１.５（左）－７Ｈ（规格为16mm；螺距为1.5mm；公差等级为7级；偏差等级为H级的左旋螺孔）Ｍ１６×１.５－６g（规格为16mm；螺距为1.5mm；公差等级为6级；偏差等级为g级的右旋螺柱）质量分为产品质量和工作质量...
