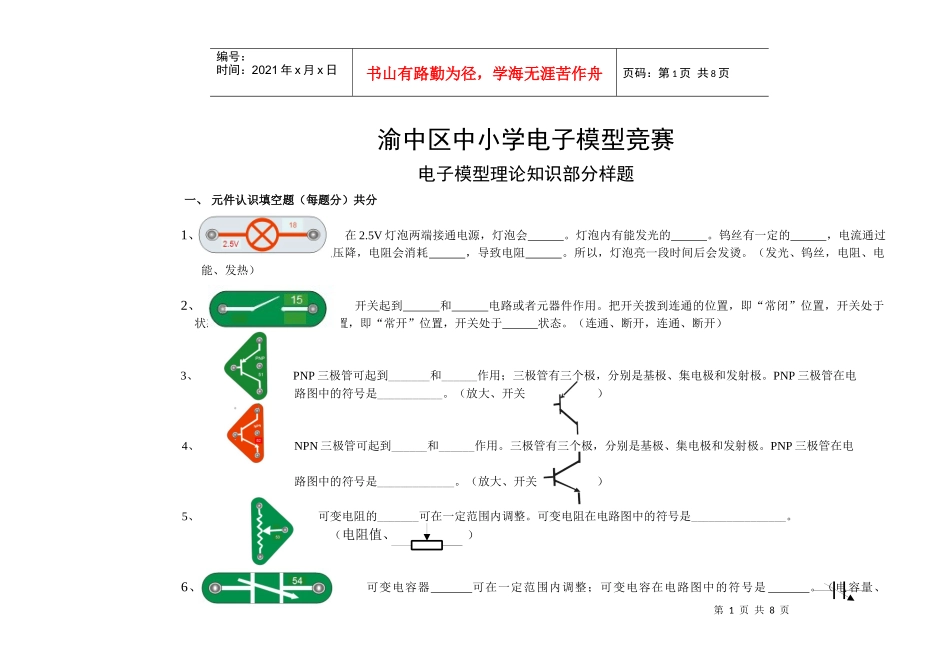

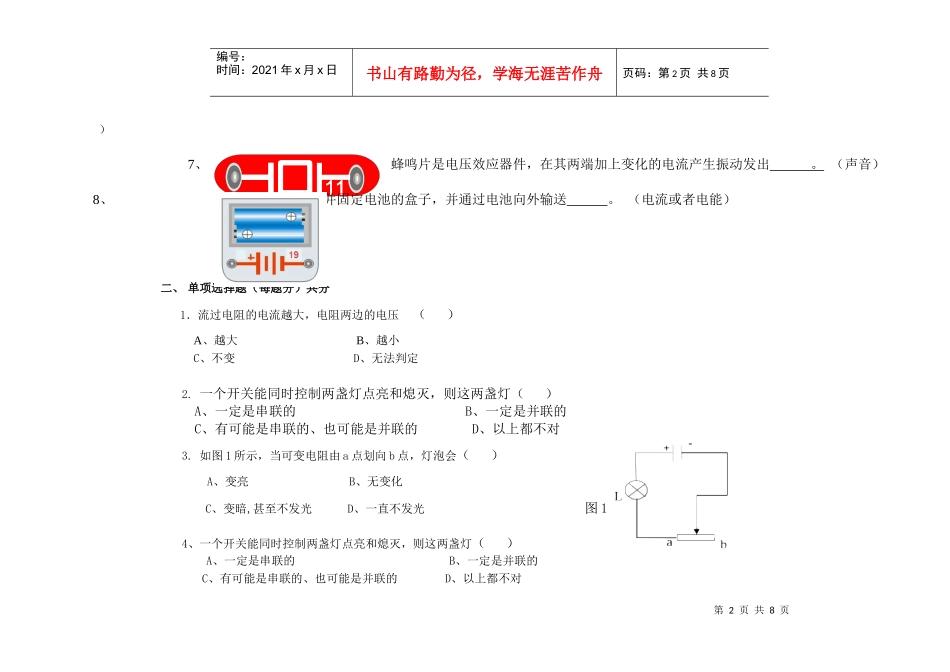

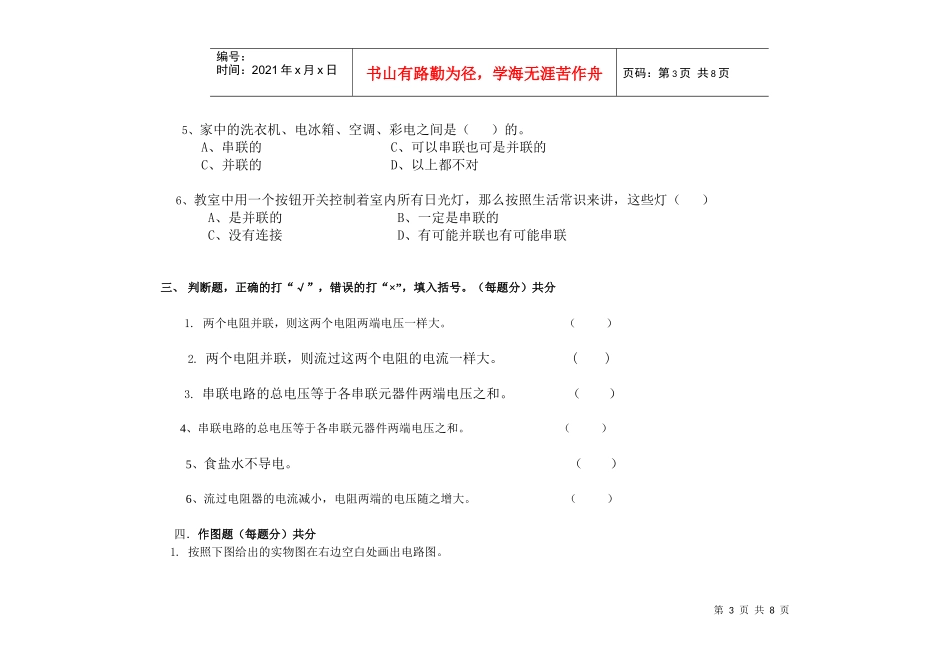

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页渝中区中小学电子模型竞赛电子模型理论知识部分样题一、元件认识填空题（每题分）共分1、在2.5V灯泡两端接通电源，灯泡会。灯泡内有能发光的。钨丝有一定的，电流通过电阻会在电阻两段产生电压降，电阻会消耗，导致电阻。所以，灯泡亮一段时间后会发烫。（发光、钨丝，电阻、电能、发热）2、开关起到和电路或者元器件作用。把开关拨到连通的位置，即“常闭”位置，开关处于状态；把开关拨到断开的位置，即“常开”位置，开关处于状态。（连通、断开，连通、断开）3、PNP三极管可起到_______和______作用；三极管有三个极，分别是基极、集电极和发射极。PNP三极管在电路图中的符号是___________。（放大、开关）4、NPN三极管可起到______和______作用。三极管有三个极，分别是基极、集电极和发射极。PNP三极管在电路图中的符号是_____________。（放大、开关）5、可变电阻的_______可在一定范围内调整。可变电阻在电路图中的符号是________________。（电阻值（电阻值、）6、可变电容器可在一定范围内调整；可变电容在电路图中的符号是。（电容量、第2页共8页第1页共8页1111编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页）7、蜂鸣片是电压效应器件，在其两端加上变化的电流产生振动发出。（声音）8、电池盒是盛装并固定电池的盒子，并通过电池向外输送。（电流或者电能）二、单项选择题（每题分）共分1．流过电阻的电流越大，电阻两边的电压（）A、越大B、越小C、不变D、无法判定2.一个开关能同时控制两盏灯点亮和熄灭，则这两盏灯（）A、一定是串联的B、一定是并联的C、有可能是串联的、也可能是并联的D、以上都不对3.如图1所示，当可变电阻由a点划向b点，灯泡会（）A、变亮B、无变化C、变暗,甚至不发光D、一直不发光图14、一个开关能同时控制两盏灯点亮和熄灭，则这两盏灯（）A、一定是串联的B、一定是并联的C、有可能是串联的、也可能是并联的D、以上都不对第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页5、家中的洗衣机、电冰箱、空调、彩电之间是（）的。A、串联的C、可以串联也可是并联的C、并联的D、以上都不对6、教室中用一个按钮开关控制着室内所有日光灯，那么按照生活常识来讲，这些灯（）A、是并联的B、一定是串联的C、没有连接D、有可能并联也有可能串联三、判断题，正确的打“√”，错误的打“×”，填入括号。（每题分）共分1.两个电阻并联，则这两个电阻两端电压一样大。（）2.两个电阻并联，则流过这两个电阻的电流一样大。()3.串联电路的总电压等于各串联元器件两端电压之和。（）4、串联电路的总电压等于各串联元器件两端电压之和。（）5、食盐水不导电。（）6、流过电阻器的电流减小，电阻两端的电压随之增大。（）四．作图题（每题分）共分1.按照下图给出的实物图在右边空白处画出电路图。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页2.如图所示电路，若合上开关，发光二极管能否正常发光？若能，请说明原因；若不能，请说明原因，并改正。3.某同学自己设计了一个如图所示的电路图，当他合上开关后，发现两只发光二极管都不会亮，但思考很久都找不到原因。请你帮他分析一下两只发光二极管不亮的原因，并请仍用这些元器件，必要时可自行添加一些导线，组成一个合理的、合上开关能点亮两只发光二极管的电路。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页4、将下图给出的元件用导线按要求连接起来，标出电流流动的方向。电路图（1）：用一个开关控制灯泡和发光二极管。电路图（2)：使用两个开关，灯泡和发光二极管总是同时亮或同时灭，喇叭和二极管只有两个开关都闭合时才同时工作。（注：这样的题目可以把开关换成电键、干簧管等，思维方式一样，以下题目可以相应更换，从而演绎出更多类似题目）5、某同学观察到教室里有六盏灯照明，有三个开关，每个开关都是同时控制两盏灯，于是他猜想教室的...
