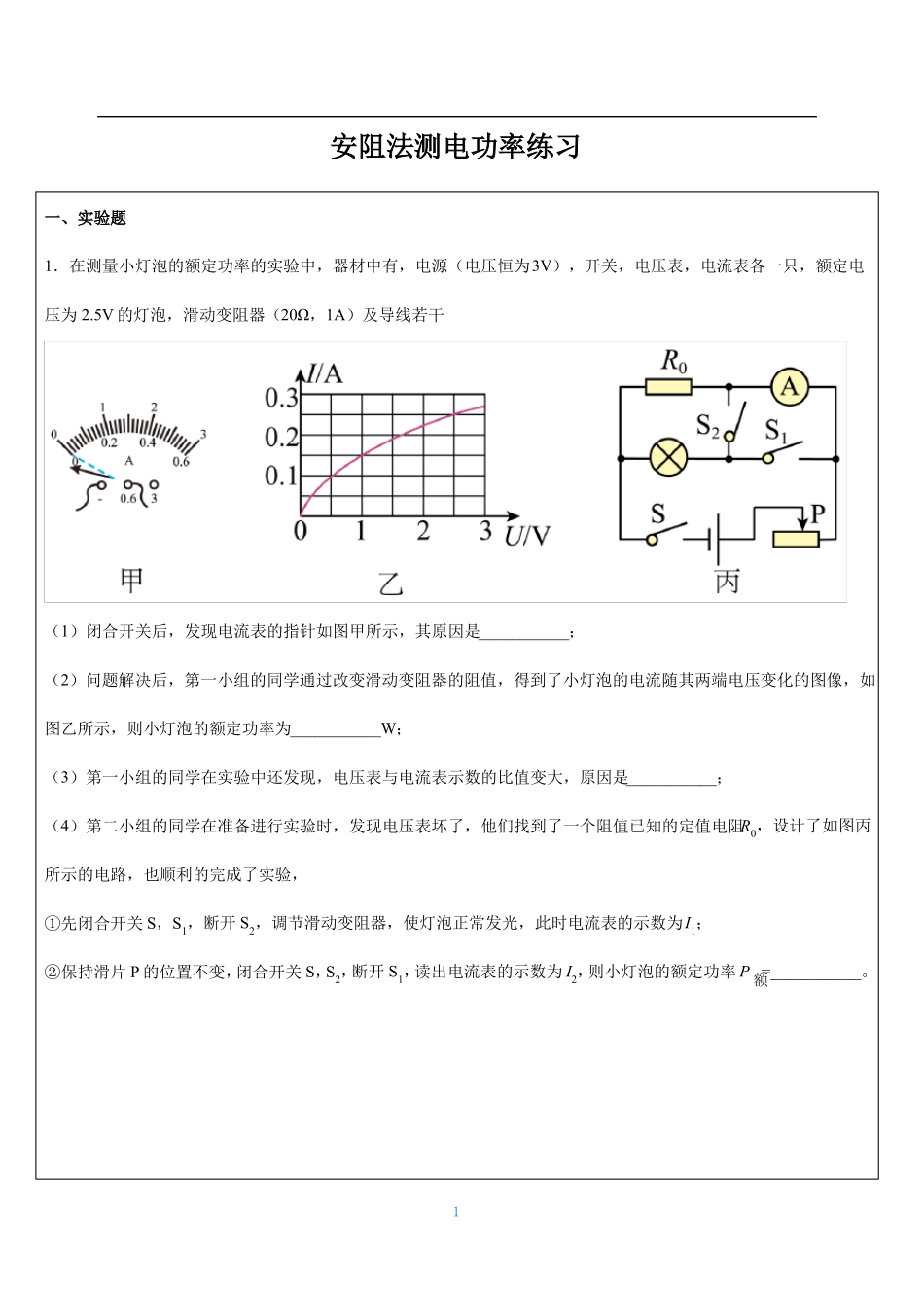

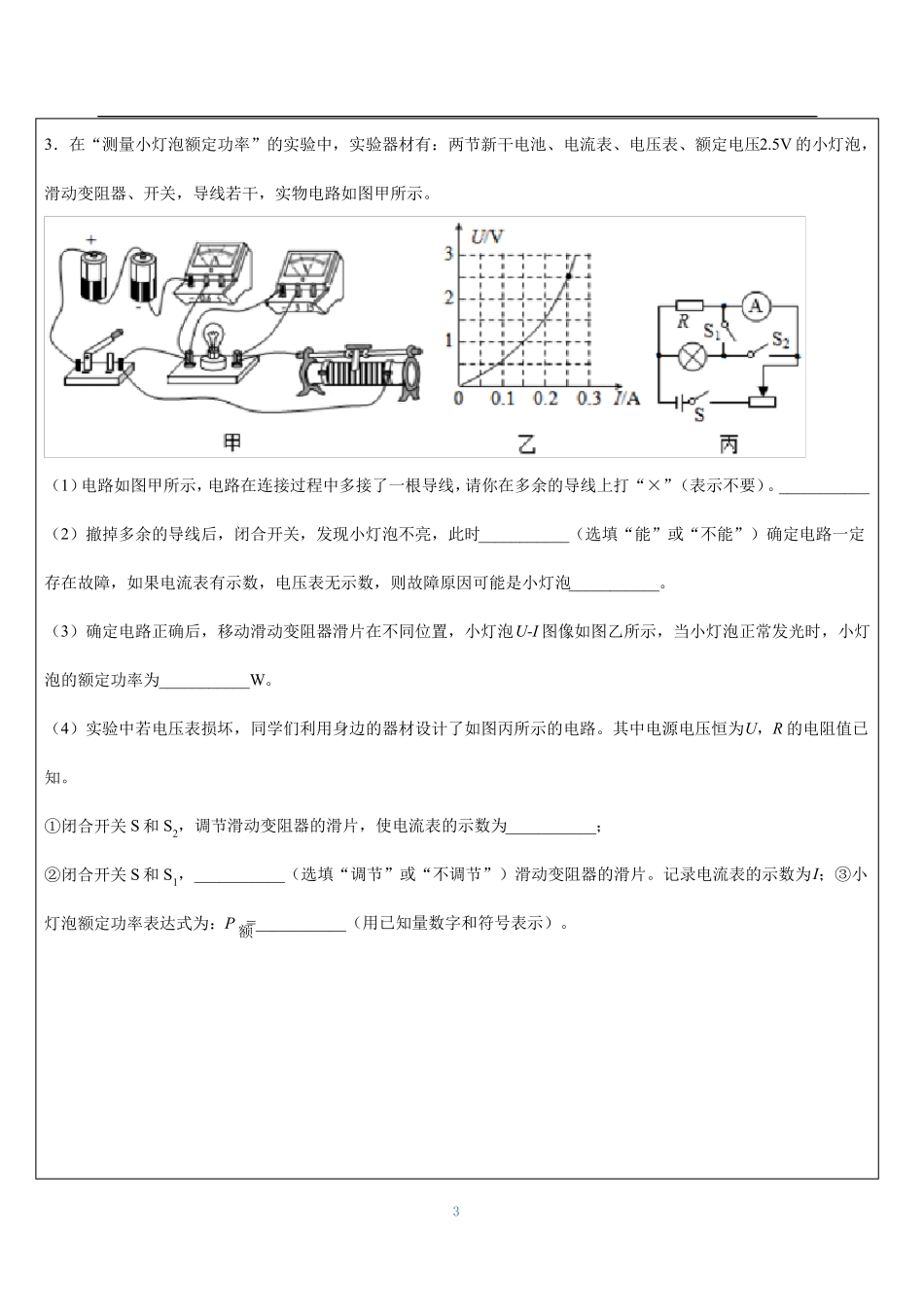

安阻法测电功率练习一、实验题1．在测量小灯泡的额定功率的实验中，器材中有，电源（电压恒为3V），开关，电压表，电流表各一只，额定电压为2.5V的灯泡，滑动变阻器（20Ω，1A）及导线若干（1）闭合开关后，发现电流表的指针如图甲所示，其原因是___________；（2）问题解决后，第一小组的同学通过改变滑动变阻器的阻值，得到了小灯泡的电流随其两端电压变化的图像，如图乙所示，则小灯泡的额定功率为___________W；（3）第一小组的同学在实验中还发现，电压表与电流表示数的比值变大，原因是___________；（4）第二小组的同学在准备进行实验时，发现电压表坏了，他们找到了一个阻值已知的定值电阻R0，设计了如图丙所示的电路，也顺利的完成了实验，①先闭合开关S，S1，断开S2，调节滑动变阻器，使灯泡正常发光，此时电流表的示数为I1；S2，②保持滑片P的位置不变，闭合开关S，断开S1，读出电流表的示数为I2，则小灯泡的额定功率P额=___________。12．小伟和小梁用如图甲所示的电路“测量小灯泡额定功率”的实验，小灯泡上标有“2.5V”的字样，灯丝阻值约为10Ω。（1）请用笔画线代替导线将图甲所示的实物连成实验电路______。（2）小伟正确连接电路并检查无误后，闭合开关，发现灯泡不亮，立刻要求老师更换灯泡、他的做法欠妥，正确的做法应该是：______。（3）解决了上述问题后，小伟调节滑动变阻器的滑片使灯泡正常发光，此时电流表的示数如图乙所示，则灯泡的额定功率为______W。（4）完成上述实验后，小梁设计了如图丙所示的电路，也测出了灯泡的额定功率。已知R0＝25Ω，请完成下列实验步骤；①______，移动滑动变阻器滑片，使电流表的示数为______A；①______，保持滑动变阻器的滑片不动，读出电流表的示数I；①灯泡额定功率的表达式为：P额＝______（用已知量和测量量表示）。23．在“测量小灯泡额定功率”的实验中，实验器材有：两节新干电池、电流表、电压表、额定电压2.5V的小灯泡，滑动变阻器、开关，导线若干，实物电路如图甲所示。___________（1）电路如图甲所示，电路在连接过程中多接了一根导线，请你在多余的导线上打“×”（表示不要）。（2）撤掉多余的导线后，闭合开关，发现小灯泡不亮，此时___________（选填“能”或“不能”）确定电路一定存在故障，如果电流表有示数，电压表无示数，则故障原因可能是小灯泡___________。（3）确定电路正确后，移动滑动变阻器滑片在不同位置，小灯泡U-I图像如图乙所示，当小灯泡正常发光时，小灯泡的额定功率为___________W。（4）实验中若电压表损坏，同学们利用身边的器材设计了如图丙所示的电路。其中电源电压恒为U，R的电阻值已知。①闭合开关S和S2，调节滑动变阻器的滑片，使电流表的示数为___________；②闭合开关S和S1，___________（选填“调节”或“不调节”）滑动变阻器的滑片。记录电流表的示数为I；③小灯泡额定功率表达式为：P额=___________（用已知量数字和符号表示）。34．小易在“伏安法”测电阻实验中，设计了图甲所示的电路图并连接了实物图。（1）开关闭合前，滑动变阻器的滑片应置于最________端（选填“左”或“右”）；（2）测量过程中，灯丝突然烧断，则电压表的示数_______（选填“变大”、“变小”或“不变”）。换相同规格的灯泡，重新测量数据，并绘出I﹣U图像如图乙中的乙所示。当电压表示数为0.5V时，小灯泡的电阻为_____Ω；（3）另外一组同学用相同的器材和电路图也做这个实验时，由于接线错误，根据测量的数据绘出的I﹣U图像如图乙中的B所示，你认为错误的原因可能是________；（4）完成上述实验后，小明设计了如图丙所示电路，测出了额定电流为I额的小灯泡的额定功率。方案如下（电源电压不变，滑动变阻器R1的最大阻值为R0，滑动变阻器R2最大阻值未知）。步骤：①按电路图连接实物电路。②只闭合开关S、S2；调节变阻器R1的滑片，使电流表的示数为I额灯泡正常发光。③只闭合开关S、S1；保持R1滑片位置不变，调节R2的滑片，使电流表示数为I额。④保持________（填“R1”或“R2”）滑片的位置不变，只闭合开关S、S1，将另一个滑动变阻器滑片移到最右端，电流表的示数为I1，再将此滑动变阻...
