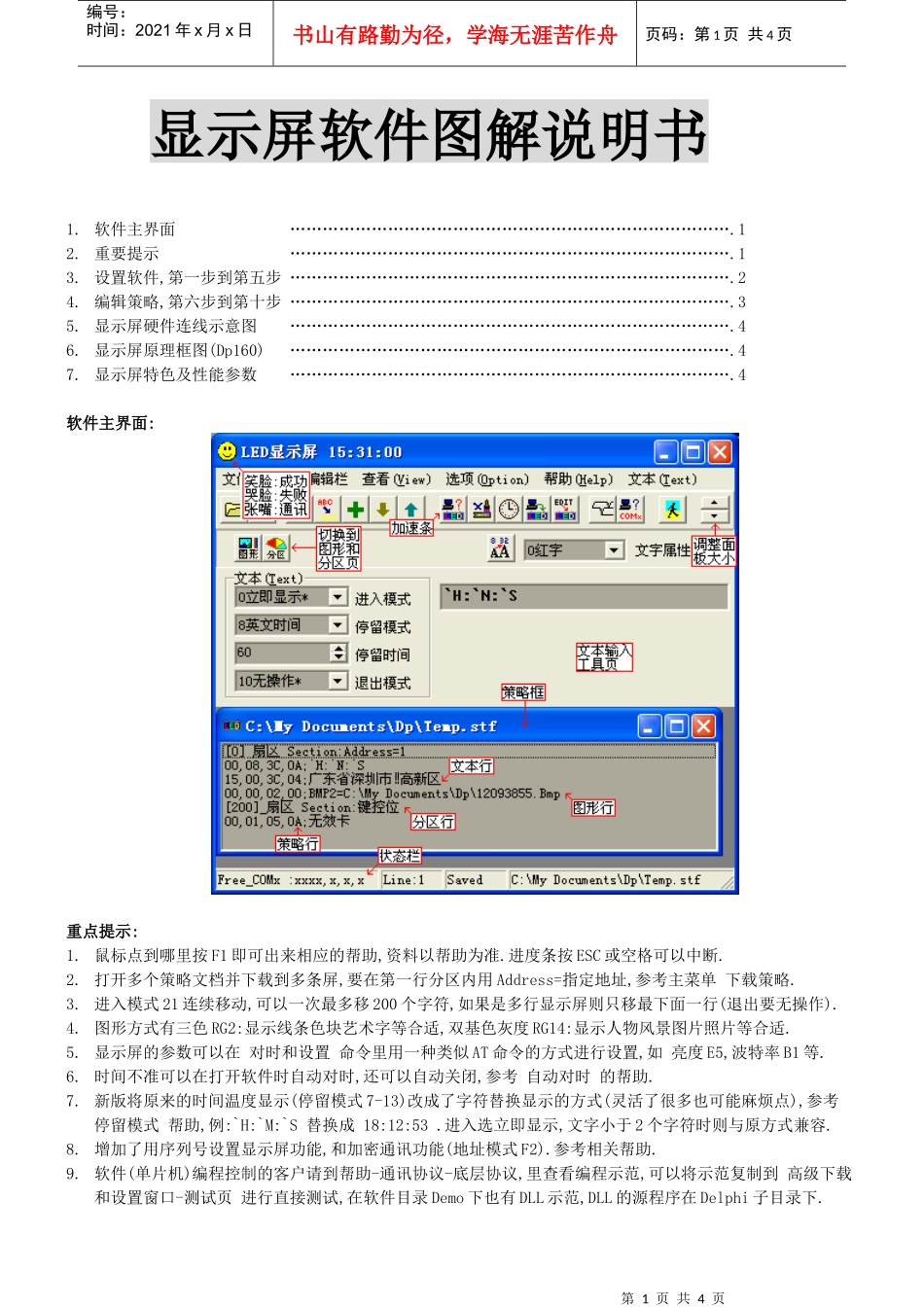

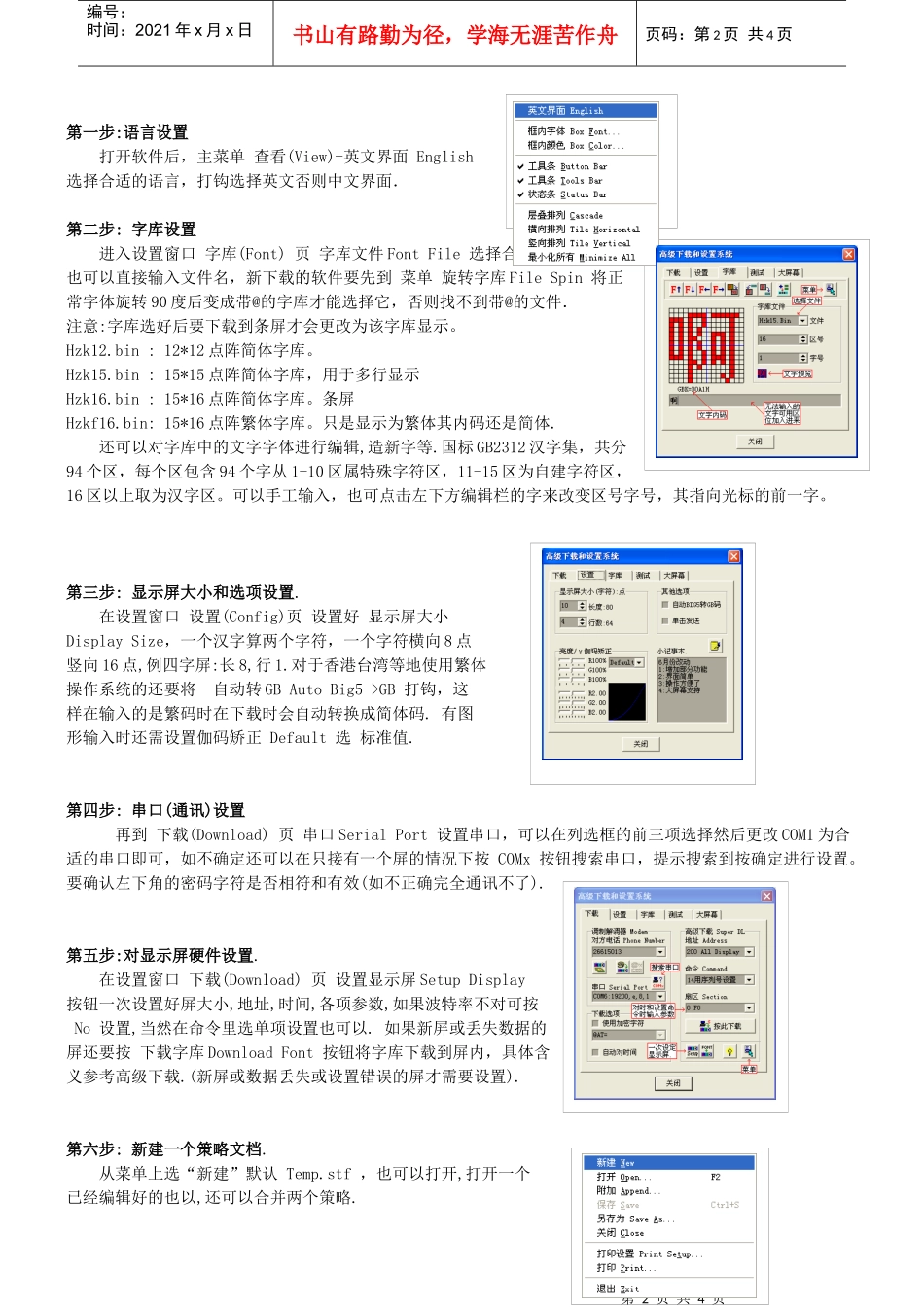

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页显示屏软件图解说明书1.软件主界面……………………………………………………………………….12.重要提示……………………………………………………………………….13.设置软件,第一步到第五步……………………………………………………………………….24.编辑策略,第六步到第十步……………………………………………………………………….35.显示屏硬件连线示意图……………………………………………………………………….46.显示屏原理框图(Dp160)……………………………………………………………………….47.显示屏特色及性能参数……………………………………………………………………….4软件主界面:重点提示:1.鼠标点到哪里按F1即可出来相应的帮助,资料以帮助为准.进度条按ESC或空格可以中断.2.打开多个策略文档并下载到多条屏,要在第一行分区内用Address=指定地址,参考主菜单下载策略.3.进入模式21连续移动,可以一次最多移200个字符,如果是多行显示屏则只移最下面一行(退出要无操作).4.图形方式有三色RG2:显示线条色块艺术字等合适,双基色灰度RG14:显示人物风景图片照片等合适.5.显示屏的参数可以在对时和设置命令里用一种类似AT命令的方式进行设置,如亮度E5,波特率B1等.6.时间不准可以在打开软件时自动对时,还可以自动关闭,参考自动对时的帮助.7.新版将原来的时间温度显示(停留模式7-13)改成了字符替换显示的方式(灵活了很多也可能麻烦点),参考停留模式帮助,例:`H:`M:`S替换成18:12:53.进入选立即显示,文字小于2个字符时则与原方式兼容.8.增加了用序列号设置显示屏功能,和加密通讯功能(地址模式F2).参考相关帮助.9.软件(单片机)编程控制的客户请到帮助-通讯协议-底层协议,里查看编程示范,可以将示范复制到高级下载和设置窗口-测试页进行直接测试,在软件目录Demo下也有DLL示范,DLL的源程序在Delphi子目录下.第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页第一步:语言设置打开软件后，主菜单查看(View)-英文界面English选择合适的语言，打钩选择英文否则中文界面．第二步:字库设置进入设置窗口字库(Font)页字库文件FontFile选择合适的字库文件，也可以直接输入文件名，新下载的软件要先到菜单旋转字库FileSpin将正常字体旋转90度后变成带@的字库才能选择它，否则找不到带@的文件．注意:字库选好后要下载到条屏才会更改为该字库显示。Hzk12.bin:12*12点阵简体字库。Hzk15.bin:15*15点阵简体字库，用于多行显示Hzk16.bin:15*16点阵简体字库。条屏Hzkf16.bin:15*16点阵繁体字库。只是显示为繁体其内码还是简体.还可以对字库中的文字字体进行编辑,造新字等.国标GB2312汉字集，共分94个区，每个区包含94个字从1-10区属特殊字符区，11-15区为自建字符区，16区以上取为汉字区。可以手工输入，也可点击左下方编辑栏的字来改变区号字号，其指向光标的前一字。第三步:显示屏大小和选项设置.在设置窗口设置(Config)页设置好显示屏大小DisplaySize，一个汉字算两个字符，一个字符横向8点竖向16点,例四字屏:长8,行1.对于香港台湾等地使用繁体操作系统的还要将自动转GBAutoBig5->GB打钩，这样在输入的是繁码时在下载时会自动转换成简体码.有图形输入时还需设置伽码矫正Default选标准值.第四步:串口(通讯)设置再到下载(Download)页串口SerialPort设置串口，可以在列选框的前三项选择然后更改COM1为合适的串口即可，如不确定还可以在只接有一个屏的情况下按COMx按钮搜索串口，提示搜索到按确定进行设置。要确认左下角的密码字符是否相符和有效(如不正确完全通讯不了).第五步:对显示屏硬件设置.在设置窗口下载(Download)页设置显示屏SetupDisplay按钮一次设置好屏大小,地址,时间,各项参数,如果波特率不对可按No设置,当然在命令里选单项设置也可以.如果新屏或丢失数据的屏还要按下载字库DownloadFont按钮将字库下载到屏内，具体含义参考高级下载.(新屏或数据丢失或设置错误的屏才需要设置).第六步:新建一个策略文档.从菜单上选“新建”默认Temp.stf，也可以打...
