污水治理管网工程施工组织设计概述VIP专享VIP免费

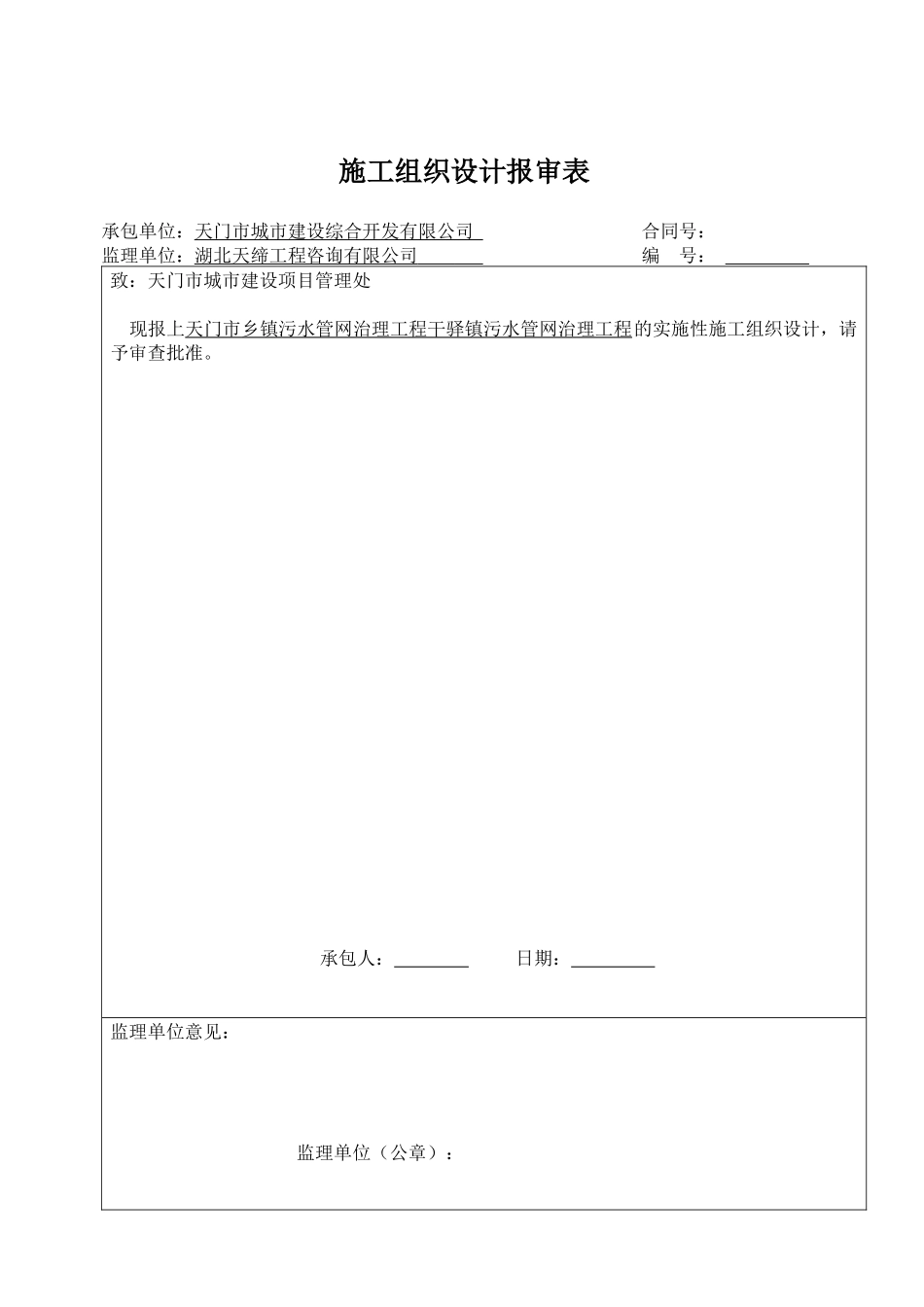

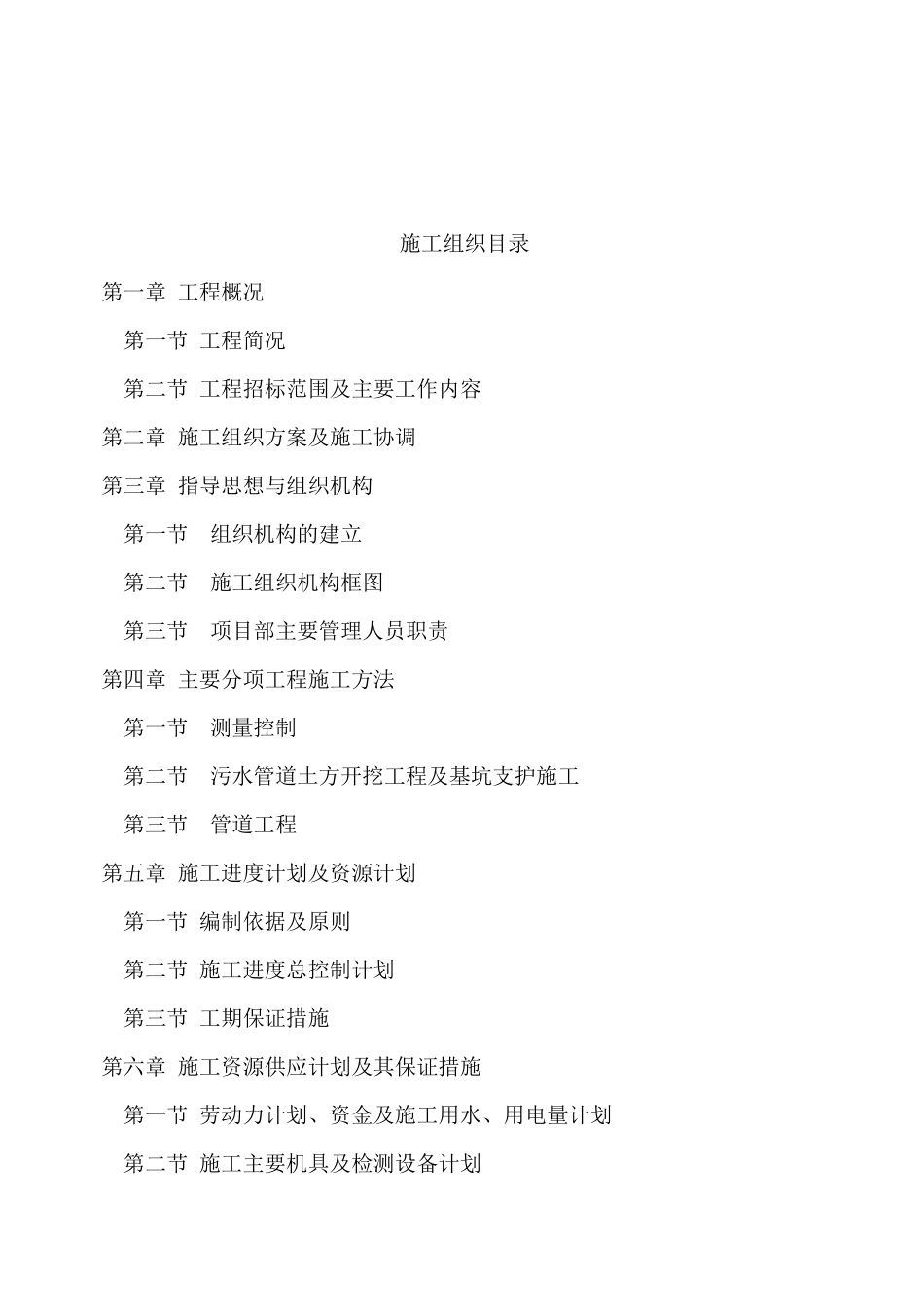

施工组织设计报审表承包单位：天门市城市建设综合开发有限公司合同号：监理单位：湖北天缔工程咨询有限公司编号：致：天门市城市建设项目管理处现报上天门市乡镇污水管网治理工程干驿镇污水管网治理工程的实施性施工组织设计，请予审查批准。承包人：日期：监理单位意见：监理单位（公章）：总监理工程师：专业监理工程师：日期：注：此单一式四份，业主方留二份、监理单位、施工单位各留存一份天门市干驿镇污水治理配套管网工程施工组织设计施工组织目录第一章工程概况第一节工程简况第二节工程招标范围及主要工作内容第二章施工组织方案及施工协调第三章指导思想与组织机构第一节组织机构的建立第二节施工组织机构框图第三节项目部主要管理人员职责第四章主要分项工程施工方法第一节测量控制第二节污水管道土方开挖工程及基坑支护施工第三节管道工程第五章施工进度计划及资源计划第一节编制依据及原则第二节施工进度总控制计划第三节工期保证措施第六章施工资源供应计划及其保证措施第一节劳动力计划、资金及施工用水、用电量计划第二节施工主要机具及检测设备计划第三节材料控制计划第四节材料、机械设备投入计划及其保证措施第七章施工总平面及临时设施布置第一节布置的基本原则第二节施工临时设施布置第八章确保工程质量的技术组织措施第一节质量保证第二节质量通病防治措施第九章安全保证措施第十章文明施工及环境保护第一节文明施工第二节文明施工措施第三节环境保护措施第十一章季节性施工保证措施附图表:安全保证体系框图质量保证体系框图拟投入本工程的主要施工设备表拟配备本工程的试验和检测仪器设备表劳动力用量及投入计划计划开、竣工日期和施工进度计划横道图临时用地表项目部管理人员名单第一章工程概况目前，干驿镇镇区污水主要由生活污水和公共建筑污水组成，现状排水体制为雨、污合流制，排水设施未成系统，缺乏统一规划。干驿镇镇区目前尚无污水处理设施。本项目拟新建污水管道将污水引流至拟建污水处理厂，管线总长约10931m。第一节工程简况一、设计依据1.湖北省乡镇生活污水工作指南（试行）2.关于“天门市乡镇污水治理工程可行性报告”的批复（【2017】214号）3.《天门市国民经济和社会发展第十三个五年规划纲要（草案）》4．《天门市总体城市规划（2006-2020年)》5.《天门市干驿镇镇区总体规划（修编）》（2009-2028）6.《中华人民共和国城乡规划法》（2008年1月1日）7.《国务院关于印发水污染防治行动计划的通知》国发【2017】17号8.《省人民政府关于全面推进乡镇生活污水治理工作的意见》鄂政发【2017】6号二、结构设计标准1.结构设计安全等级为二级，设计使用年限为50年，砌体施工质量等级为B级。2.抗震设防烈度为6度，污水干管抗震设防类别为乙类，其它均为丙类。3.场地类别为Ⅱ类，地基基础设计等级为丙级。4.设计活荷载：车行道下地面荷载为城-A级；其它为地面堆载10kN/㎡。第二节工程施工范围及主要工作内容一、工程范围1.污水管道设计：沿道路敷设dn300mm-dn600mm污水主干管道，1、2、3号污水管道污水由泵站提升经3-1号污水压力管道汇入干驿大道北侧5号污水管道，4、5、6、7、8、9、10号污水管道均重力流排往干驿镇拟建污水处理厂。2.污水支管设计：为保证周围地块污水能顺利拉入，在适当位置设置dn300mm污水支管。3.接户管及接户井：本次设计500mm*500mm的接户方井将居民生活污水通过管径为dn150mm的UPVC接户管，坡度为0.3%，排入污水支管或主管上的检查井。4.管材、接口及管道基础：1）重力流开挖施工管道：当300mm≦d≦600mm时HDPE承插式双壁缠绕管，承插连接，砂石基础。当d<300mm时，采用UPVC管，粘接连接，砂石基础。2）穿越沟渠段：污水重力穿越干中渠管时采用D325*6mm焊接钢管，穿越干华渠时D426*6mm焊接钢管。穿越老风景河和风景河时采用D630*8mm焊接钢管，焊接连接，C25砼满处理，满包厚度为200mm。3）定向钻拖拉施工管道：采用PE100平壁管，SDR13.6,热熔连接。5.检查井及井盖、井座本次设计采用国标《排水检查井》（06MS201-3)中的圆形排水检查井，为保证检查井基础强度，加强了检查基础的设计。修改内容为：井基（或底板垫层）混凝土...
