物业供水系统水泵控制程序设计与调试说明书(修改版)VIP免费

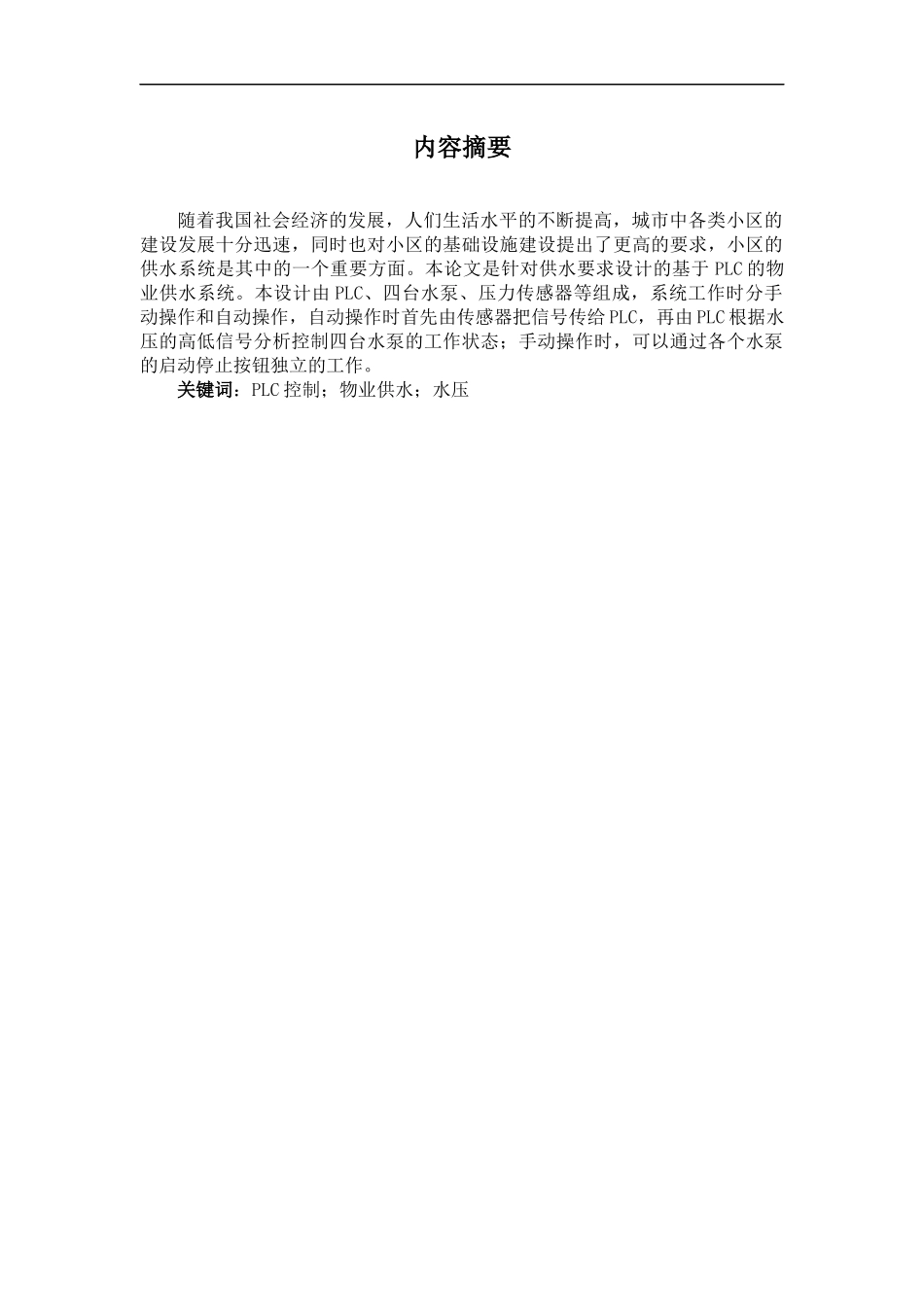

物业供水系统水泵控制程序设计与调试说明书(修改版)_第1页
1/29

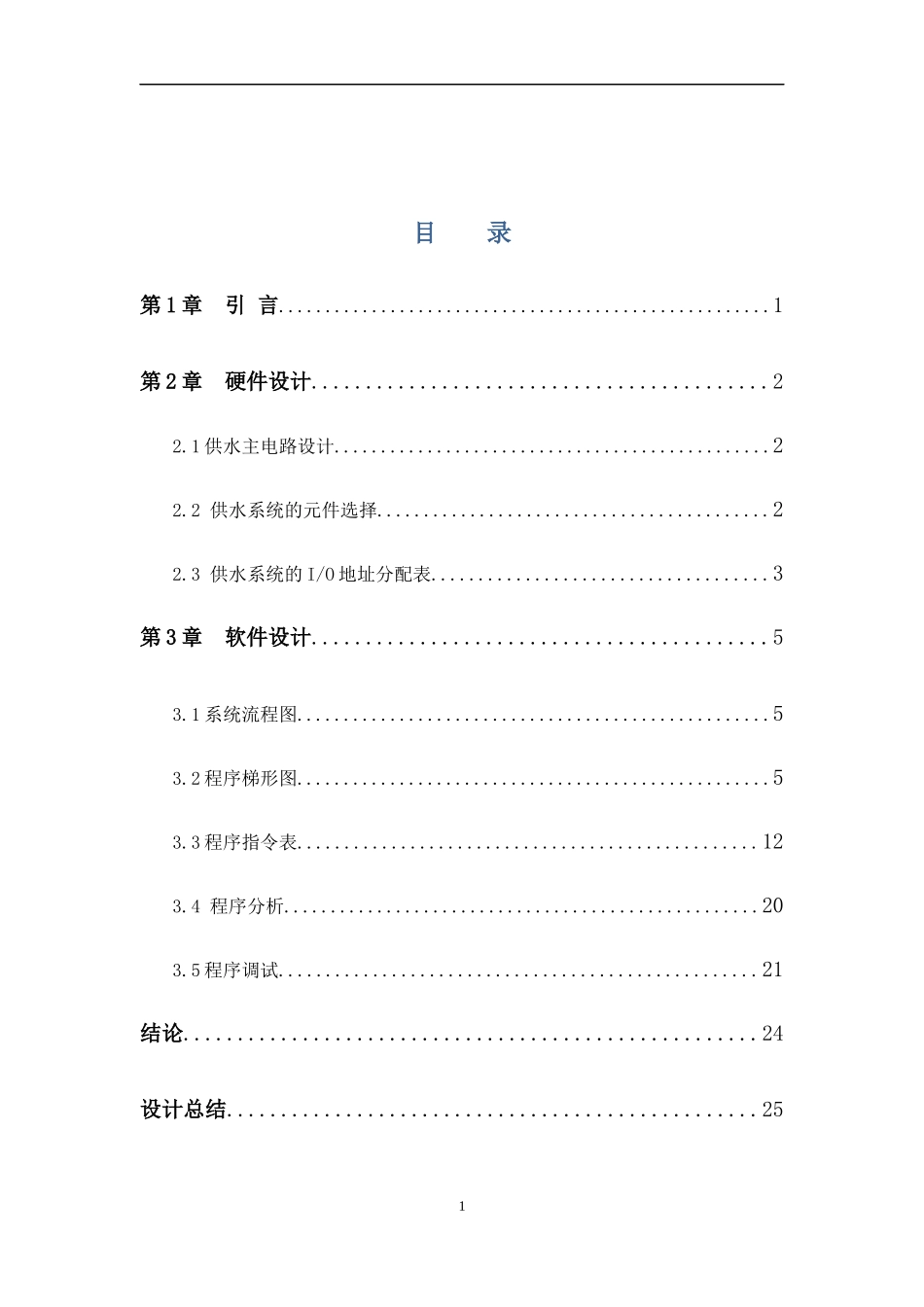

物业供水系统水泵控制程序设计与调试说明书(修改版)_第2页
2/29

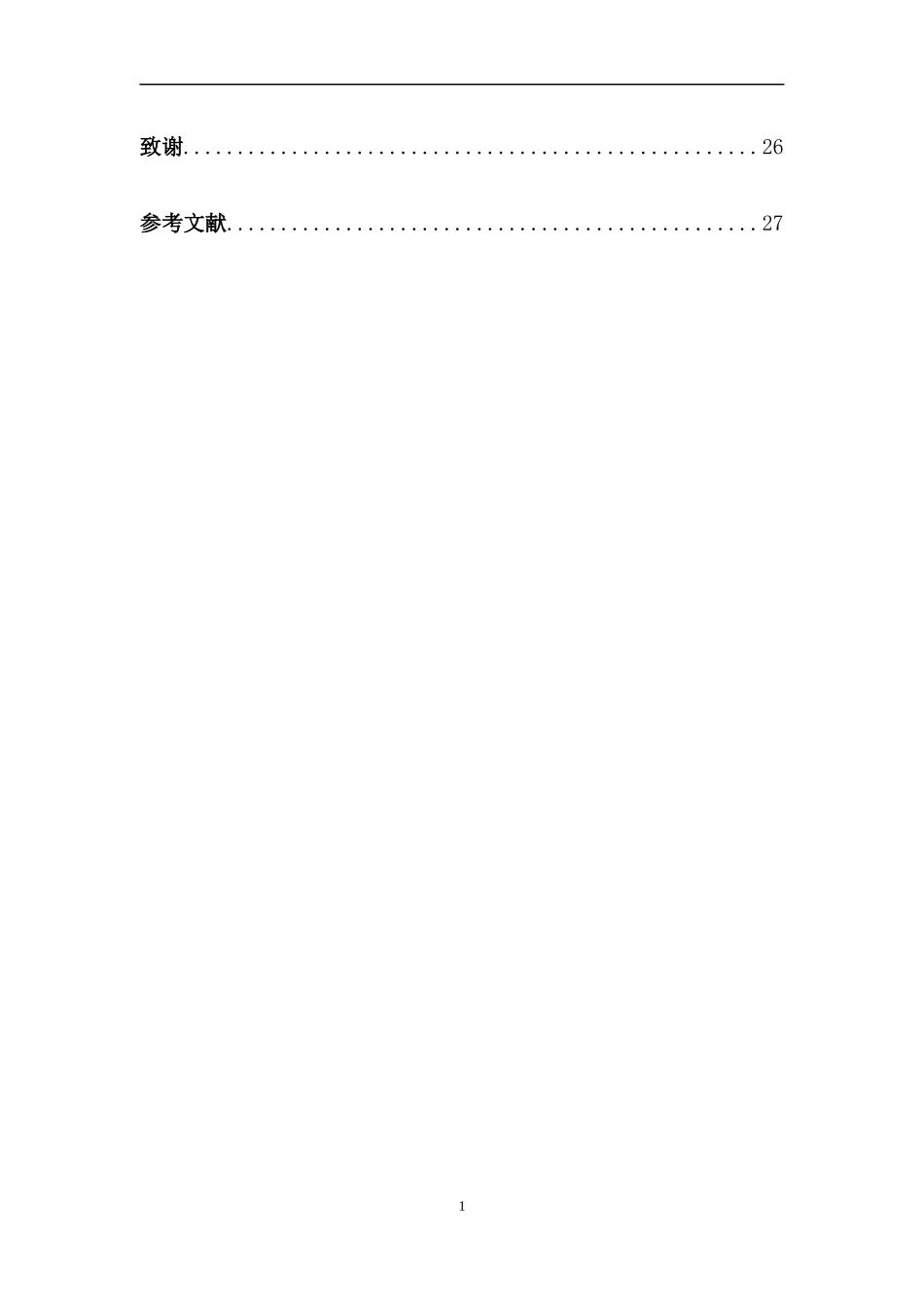

物业供水系统水泵控制程序设计与调试说明书(修改版)_第3页
3/29
内容摘要随着我国社会经济的发展,人们生活水平的不断提高,城市中各类小区的建设发展十分迅速,同时也对小区的基础设施建设提出了更高的要求,小区的供水系统是其中的一个重要方面。本论文是针对供水要求设计的基于PLC的物业供水系统。本设计由PLC、四台水泵、压力传感器等组成,系统工作时分手动操作和自动操作,自动操作时首先由传感器把信号传给PLC,再由PLC根据水压的高低信号分析控制四台水泵的工作状态;手动操作时,可以通过各个水泵的启动停止按钮独立的工作。关键词:PLC控制;物业供水;水压目录第1章引言.....................................................1第2章硬件设计..........................................22.1供水主电路设计...............................................22.2供水系统的元件选择..........................................22.3供水系统的I/O地址分配表....................................3第3章软件设计..........................................53.1系统流程图...................................................53.2程序梯形图...................................................53.3程序指令表.................................................123.4程序分析...................................................203.5程序调试...................................................21结论.....................................................24设计总结.................................................251致谢.....................................................26参考文献.................................................271第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共30页第1章引言我们都知道,水是人类生活生产中不可缺少的物质,在提倡节能环保的时代,对于我们这个水资源,电能短缺的国家,节约更显得尤为重要。随着人们生活水平的提高,城市中各小区的建设发展的十分迅速,同时也对小区的基础建设提出了更高的要求。小区的供水系统的建设正是其中的一部分,供水的可靠性、稳定性、经济型直接影响到小区居民的正常生活和工作,也直接体现出小区物业管理水平的高低。现在某物业供水系统有水泵4台,供水管道安装压力检测开关K1、K2和K3,K1接通,表示水压偏低;K2接通表明水压正常;K3接通,表明水压偏高。对于供水系统有以下控制要求:(1)自动工作时,当用水量少,压力增高,K3接通,此时可延时30s后撤除1台水泵工作,要求工作的水泵先切断;压力降低,K1接通,此时可延时30s后增设1台水泵工作,要求未曾工作过的水泵增加投入运行;当K2接通,表示水压正常,可维持水泵运行数量。工作时,要求水泵至少为1台,最多不得超出4台。(2)各水泵工作时,均应有工作状态显示。(3)手动工作时,要求4台水泵可分别独立操作(分设起动和停止开关),并分别具有过载保护,可随时对单个水泵进行断电控制。(4)设置“自动手动”切换开关(ON——手动,OFF——自动),另设自动运行控制开关(ON——自动运行,OFF——自动运行停止)。对于这个恒压供水系统,总体设计思路如下:选择合适的电动机,画出主电路图,定I/O地址分配表,确定PLC的CPU,根据系统的控制要求选择合适的CPU,选出CPU后按照控制要求设计出梯形图,编译成语序表。第2页共30页第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共30页第2章硬件设计2.1供水主电路设计由设计内容和要求可知,本设计要用到四台水泵,在设计主电路时,水泵以电动机代替,图中的KM为接触器线圈,FR为热继电器,主电路中有短路过载保护。主电路如图所示:图2.1主电路图2.2供水系统的元件选择本系统用到的元器件有:可编程控制器PLC,水泵,以及继电器,接触器等。PLC选用的是S7-200。CPU的选择:由I/O分配表可知,本系统需要13个输入点,8个输出点。由于CPU226(24输入/16输出)价格昂贵,不能充分利用,造成浪费,所以选用CPU224(14输入/10输出)。第3页共30页第2页共30页编号:时间:2021年x...
