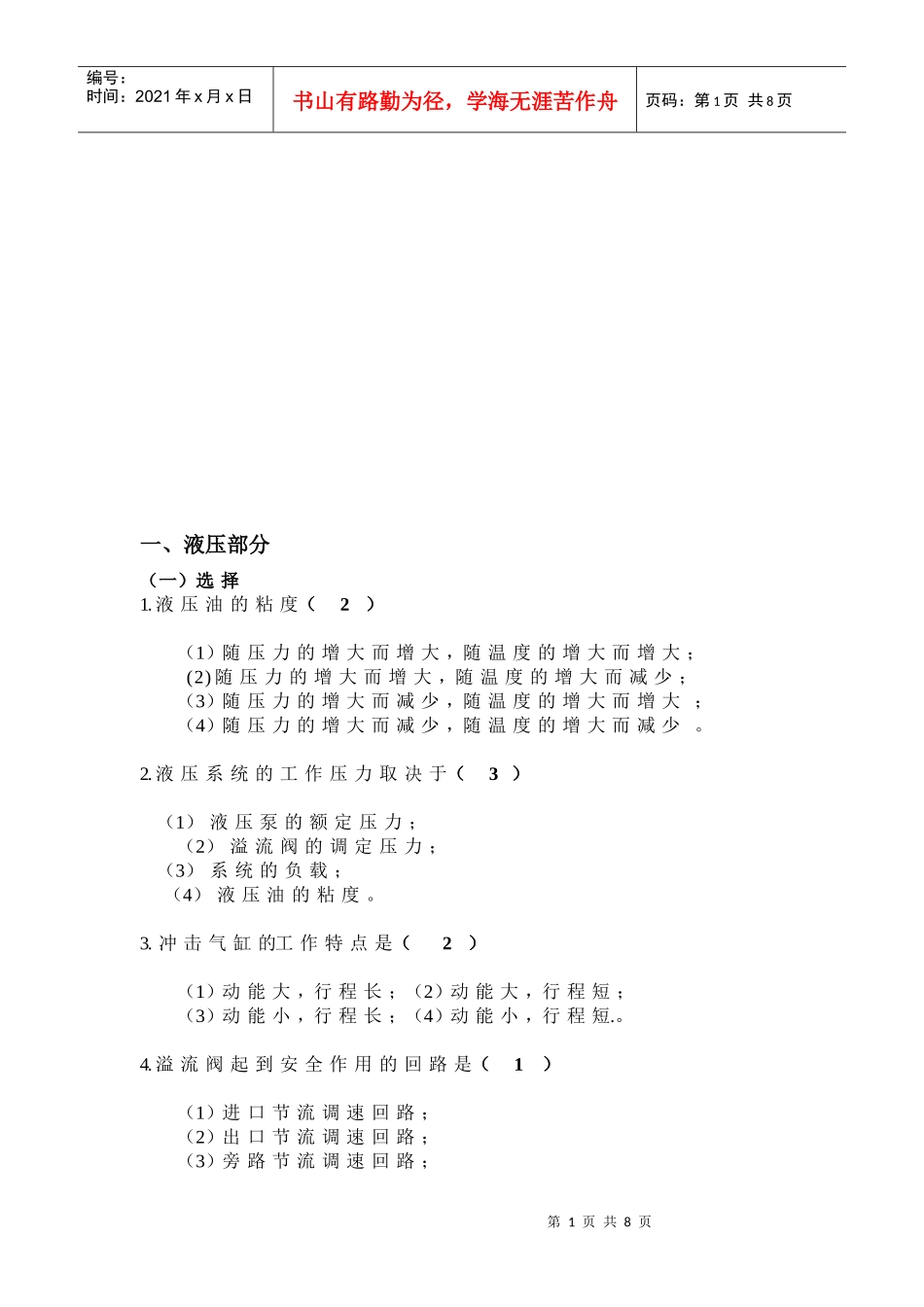

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一、液压部分（一）选择1.液压油的粘度（2）（1）随压力的增大而增大，随温度的增大而增大；(2)随压力的增大而增大，随温度的增大而减少；（3）随压力的增大而减少，随温度的增大而增大；（4）随压力的增大而减少，随温度的增大而减少。2.液压系统的工作压力取决于（3）（1）液压泵的额定压力；（2）溢流阀的调定压力；（3）系统的负载；（4）液压油的粘度。3.冲击气缸的工作特点是（2）（1）动能大，行程长；（2）动能大，行程短；（3）动能小，行程长；（4）动能小，行程短.。4.溢流阀起到安全作用的回路是（1）（1）进口节流调速回路；（2）出口节流调速回路；（3）旁路节流调速回路；第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页（4）进出口同时节流调速回路。5.通过调速阀的流量（2）（1）只取决于开口面积大小，而与负载无关；（2）只取决于开口负载大小，而与开口面积无关；（3）与开口面积和负载大小均有关；（4）与开口面积和负载大小均无关。6、液压泵的理论流量（1）（1）取决于结构参数及转速、而与压力无关。（2）取决于结构参数、转速及压力。（3）取决于结构参数及压力、而与转速无关。（4）取决于压力及转速、而与结构参数无关。7、气压传动的突出特点是（2）（1）反应快，动作稳定性好；（2）反应快，动作稳定性差；（3）反应慢，动作稳定性好；（4）反应慢，动作稳定性差。8、图示气路为（1）s（1）“与门”气路；a（2）“或门”气路；b（3）“或非”气路；（a、b为输入信号，s为输出信号）（4）“与非”气路。9、图示图形符号为（2）（1）溢流阀；（2）减压阀；（3）顺序阀；（4）平衡阀。10．差动连接回路是：（1）（1）增速回路，负载能力小；（2）减速回路，负载能力小；（3）增速回路，负载能力大；（4）减速回路，负载能力大。11．伯努利方程反应的是：（3）（1）质量守恒；（2）动量守恒；（3）能量守恒；（4）能量矩守恒。12.用来区分光滑金属园管层流，紊流的临界雷诺数是：（4）第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页（1）3220；(2)2230；（3）2023；（4）2320。（二）填空1．液压系统单位重量的输出功率高，可以实现大范围调速。2．牛顿内摩擦定律的表达式为9页，其应力形式为。3．等压面是指气压相同的面组成的面，重力场中的等压面为水平面。4．恒定流动是指流场中各运动要素均与与时间无关的流动，恒定流动时流线与迹线是重合。5．对油的过滤精度要求高，额定压力高，容易变量的泵是柱塞泵，对油的过滤精度要求低，允许的转速高，不能变量的泵是螺杆泵。6．在超音速时，气体的运动速度随截面减少而减小；在亚音速时，气体的运动速度随截面减少而增大。7．气动三大件包括：空气过滤器、减压阀、油雾气。8．三位四通（M型中位机能）电磁换向阀的图形符号为，其中位可以使泵卸压。9．从能量转换角度看，液压冲击是流动油液的动能转变为压力能的过程。10．容积调速回路的效率高，适用于大功率的液压系统场合。11、液压传动是以液体为工作介质，来进行能量的传递和控制。12、液压系统由能源装置执行装置、控制调节装置辅助装置四部分组成。13、液压油的粘度随温度的增大而降低，随压力的增大而增大。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页14、对于齿轮泵而言，轮齿进入啮合的一腔是压油腔；轮齿退出啮合的一腔是腔。吸油15、额定压力高的泵是柱塞泵，允许转速高的泵是螺杆泵。16、从能量转换的角度看，液压冲击是流动油液的动能转变为压力能的过程。17、当溢流阀起安全作用时是常闭的，当溢流阀起溢流调压作用时是常开的。18、绝对压力是以真空为起点计起的压力；相对压力是以大气压力为起点计起的压力。19、等压面是指压力相等组成的面，重力场中的等压面为平面。20、流线是表示某一瞬时液流中一条条标志流体质点运动方向的曲线。（三）分析1.说明图示气路的逻辑功能，并且列出真值表。2.试列出图...
