烤漆外观及可靠性检验规范VIP免费

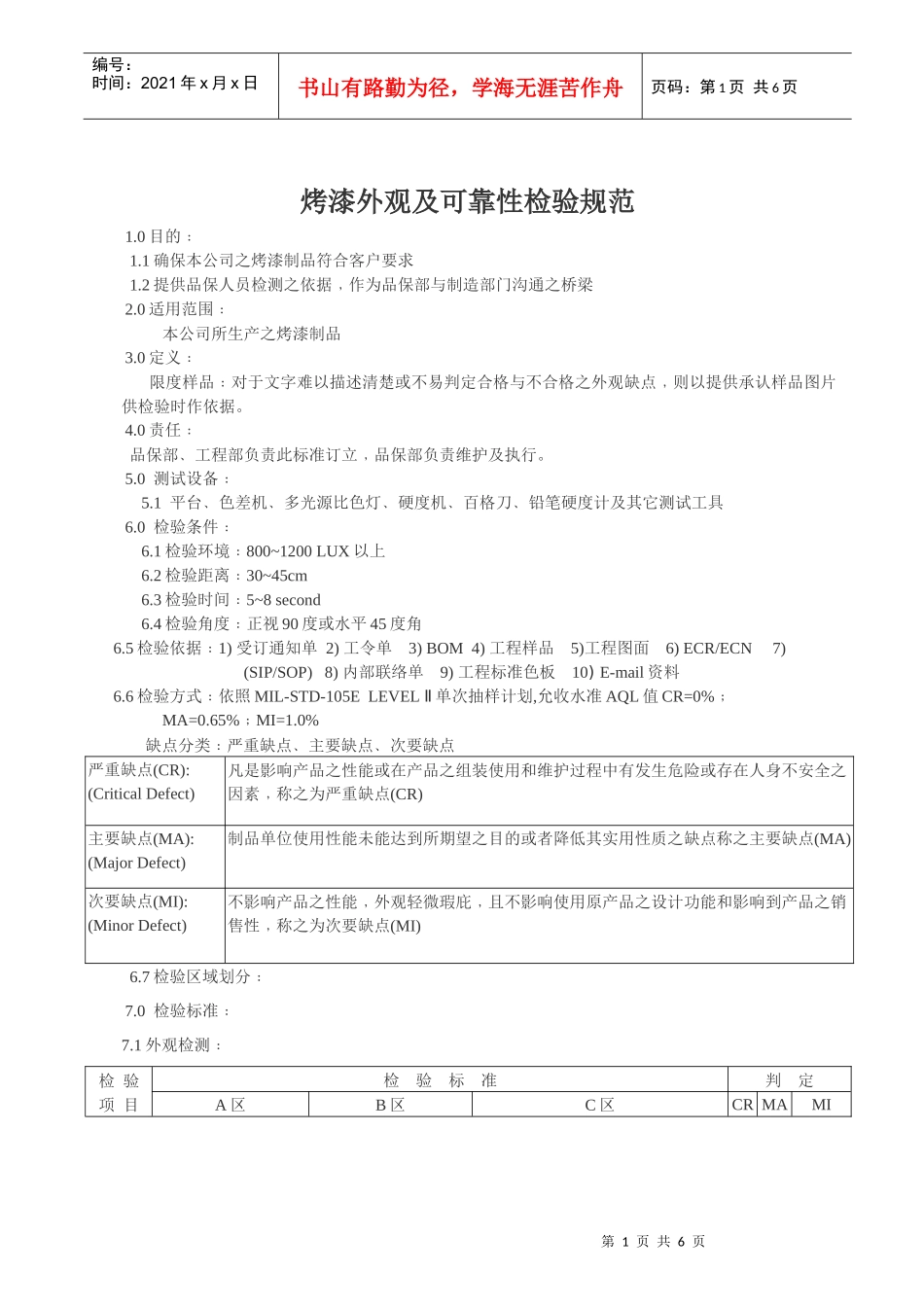

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页烤漆外观及可靠性检验规范1.0目的﹕1.1确保本公司之烤漆制品符合客户要求1.2提供品保人员检测之依据﹐作为品保部与制造部门沟通之桥梁2.0适用范围﹕本公司所生产之烤漆制品3.0定义﹕限度样品﹕对于文字难以描述清楚或不易判定合格与不合格之外观缺点﹐则以提供承认样品图片供检验时作依据。4.0责任﹕品保部﹑工程部负责此标准订立﹐品保部负责维护及执行。5.0测试设备﹕5.1平台﹑色差机﹑多光源比色灯﹑硬度机﹑百格刀﹑铅笔硬度计及其它测试工具6.0检验条件﹕6.1检验环境﹕800~1200LUX以上6.2检验距离﹕30~45cm6.3检验时间﹕5~8second6.4检验角度﹕正视90度或水平45度角6.5检验依据﹕1)受订通知单2)工令单3)BOM4)工程样品5)工程图面6)ECR/ECN7)(SIP/SOP)8)内部联络单9)工程标准色板10)E-mail资料6.6检验方式﹕依照MIL-STD-105ELEVELⅡ单次抽样计划,允收水准AQL值CR=0%﹔MA=0.65%﹔MI=1.0%缺点分类﹕严重缺点﹑主要缺点﹑次要缺点严重缺点(CR):(CriticalDefect)凡是影响产品之性能或在产品之组装使用和维护过程中有发生危险或存在人身不安全之因素﹐称之为严重缺点(CR)主要缺点(MA):(MajorDefect)制品单位使用性能未能达到所期望之目的或者降低其实用性质之缺点称之主要缺点(MA)次要缺点(MI):(MinorDefect)不影响产品之性能﹐外观轻微瑕庇﹐且不影响使用原产品之设计功能和影响到产品之销售性﹐称之为次要缺点(MI)6.7检验区域划分﹕7.0检验标准﹕7.1外观检测﹕检验项目检验标准判定A区B区C区CRMAMI第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页无感刮伤0.2㎜×21.㎜最多只能有1条0.2㎜×5㎜最多有两条﹐同一侧面则距离须大于100㎜0.3㎜×8㎜最多有2条ˇ有感刮伤烤漆涂层刮伤见底材均不允许﹐内部镀锌层刮伤见底材面积0.3㎜×4㎜最多只能有2条ˇ烤漆脱漆﹐刮伤(可补漆遮盖者)ˇ刮伤见底材不允许ˇ碰伤﹑压伤目视可见﹐皆不允许0.2㎜最多2点ˇ污点杂质汽泡凸点凹点0.3㎜以下最多有2点同面同面0.35㎜最多只能有2点0.4㎜以下最多只能有3点ˇ脱漆正常情况喷漆面不允许有脱漆ˇ在搬运或作业传递过程中造成碰掉漆﹐可以补漆接受﹐反之不允许ˇ凹陷凸起变形目视明显或有手感皆不允许﹔反之接受无手感者接受ˇ流痕积漆不允许在2㎜以下1点ˇ溢漆不允许喷涂到上盖或侧板卡钩上(内侧2㎜)溢漆需是在一条直线上﹐ˇ咬花点依客户确认之样板或限度样品作比对ˇ剥落﹑龟裂不允许ˇ印章未加盖或日期章模糊不能辨识者ˇ贴纸未撕或未撕净者ˇ掉漆表面在轻松张力的作用下掉漆ˇ残胶美纹胶纸撕掉后﹐表面有残胶,不允许ˇ7.2性能测试﹕测试项目标准要求判定标准抽样频率判定第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页(h/1次/1pcs)CRMAMI色差用色差分光仪用D65光源,视野10度角普通漆ΔL≦±0.7Δa≦±0.5Δb≦±0.5ΔE=(ΔL2+Δa2+Δb2)1/2≦1.0(目视为主﹐色差为辅)ΔE≦1.03ˇ用色差分光仪用D65光源,视野10度角粉体漆﹑织纹漆ΔL≦±1.0Δa≦±0.5Δb≦±0.5ΔE=(ΔL2+Δa2+Δb2)1/2≦1.2(目视为主﹐色差为辅)ΔE≦1.23ˇ用色差分光仪用D65光源,视野10度角彩银液体油漆ΔL≦±1.6Δa≦±0.8Δb≦±0.8ΔE=(ΔL2+Δa2+Δb2)1/2≦2.0(目视为主﹐色差为辅)ΔE≦2.03ˇ光泽度光泽机选用60度角(普通液体油漆)12±33ˇ光泽机选用60度角(粉沫油漆)6±23ˇ光泽机选用60度角(彩银液体油漆)30±103ˇ膜厚膜厚计﹔普通漆正常﹕25－50µm重工品≦100µm3ˇ第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页膜厚计﹔粉体漆正常﹕35－65µm重工品≦120µm膜厚计﹔彩银液体油漆正常﹕15－25µm重工品≦50µm酒精测试用适量工业或医用酒精﹐滴于产品涂装面上5秒钟之内检查不可变色4ˇ用棉花粘适量酒精﹐再以1㎏的力对烤漆面来回擦25次检查棉花上不可粘有油漆百格测试用百格刀对烤漆面割出100个1㎜2方格用刷子刷净后﹐再以3m600＃胶纸粘于割出面﹐并用橡皮紧压胶带来回擦25次﹐使其与测...
