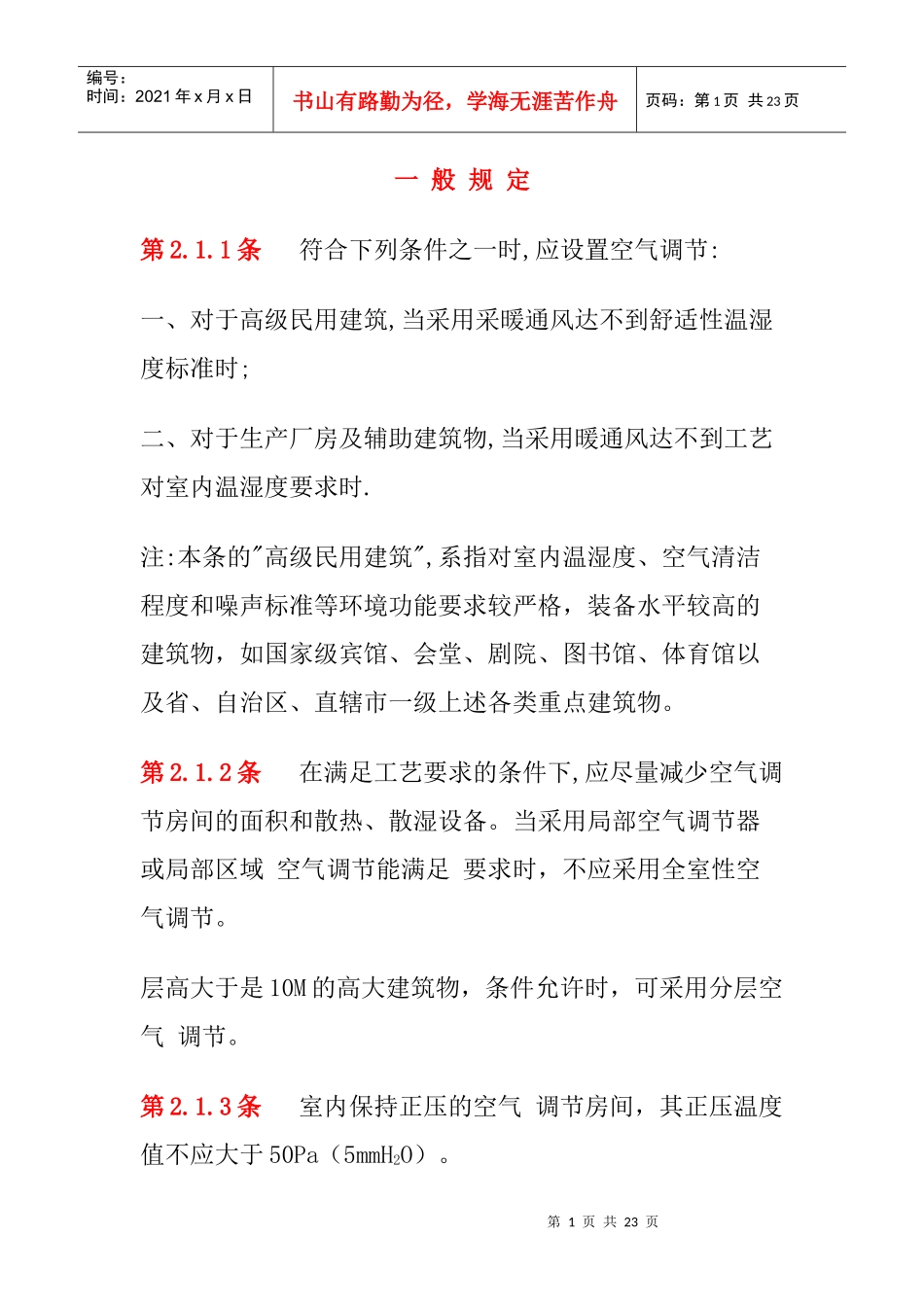

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页一般规定第2.1.1条符合下列条件之一时,应设置空气调节:一、对于高级民用建筑,当采用采暖通风达不到舒适性温湿度标准时;二、对于生产厂房及辅助建筑物,当采用暖通风达不到工艺对室内温湿度要求时.注:本条的"高级民用建筑",系指对室内温湿度、空气清洁程度和噪声标准等环境功能要求较严格，装备水平较高的建筑物，如国家级宾馆、会堂、剧院、图书馆、体育馆以及省、自治区、直辖市一级上述各类重点建筑物。第2.1.2条在满足工艺要求的条件下,应尽量减少空气调节房间的面积和散热、散湿设备。当采用局部空气调节器或局部区域空气调节能满足要求时，不应采用全室性空气调节。层高大于是10M的高大建筑物，条件允许时，可采用分层空气调节。第2.1.3条室内保持正压的空气调节房间，其正压温度值不应大于50Pa（5mmH2O）。第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页第2.1.4条空气调节房间应尽量集中布置。室内温度和使用要求相近的空气调节房间，宜相邻布置。第2.1.5条空气调节房间围护结构的传热系数,应根据建筑物的用途和空气调节器的类别,通过技术经济比较确定,但最大传热系数,不宜大于表2.1.5所规定的数值。围护结构最大传热系数[W/（m².ºC）][Kcal/m².h.°c]表2.5.1围护结构名称工艺性空气调节舒适性空气调节室温允许波动±0.1~0.2±0.5>=±1.0屋盖------0.8(0.7)1.0(0.9)顶棚0.5(0.4)0.8(0.7)0.9(0.8)1.2(1.0)外墙---0.8(0.7)1.0(0.9)1.5(1.3)第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页内墙和楼板0.7(0.6)0.9(0.8)1.2(1.0)2.0(1.7)注:1:表中内寺和楼板的有关数值,仅适用相邻房间的温差大于3ºC时.2:确定围护结构的传热系数时,尚应符合本规范第3.1.4条的规定.第2.1.6条工艺性空气调节房间,当室温允许波动范围小于基等于±0.5ºC时,其围护热情性指标,不宜小于表2.1.6的规定.围护结构最小热情性指标表2.1.6围护结构名称室温允许波动范围(ºC)±0.1~0.2±0.5外墙---4屋盖和顶棚45第2.1.7条工艺性空气调节房间的外墙、外墙朝向及其所在层次，应符合表2.1.7的要求。第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页外墙、外墙朝向及所在层次表2.1.7室温允许波动范围(ºC)外墙外墙朝向层次>=±1.0宜减少外墙宜北向宜避免顶层±0.5不宜有外墙如有外墙壁时,宜北向宜底层±0.1~0.2不应有外墙----宜底层注:1:室温允许波动范围小于或等于±0.5ºc的空气调节房间,宜布置在室温允许波动范围较大的空气调节房间之中,当布置在单层建筑物内时,宜设通风屋顶.2:本条和本规范第2.1.9条规定的"北向",适用于北纬23.5º以北的地区;北纬23.5º以南的地区,可相应地采用南向.第2.1.8条空气调节房间的外窗面积应尽量减少，并应采取密封和遮阳措施。舒适性空气调节房间和室温允许波动范围大于或等于±1.0ºc的工艺性空气调节房间,部分窗扇宜能开启.第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页注:工艺性空气调节房间,外窗宜采用双层玻璃窗;舒适性空所调节器房间,有条件时,外窗亦可采用双层玻璃窗.第2.1.9条工艺性空气调节房间,当室温允许波动范围大于±1.0ºC时,外窗应尽量北向;±1.0ºC时,不应有东、西向外窗；±0.5ºC时，不宜有外窗，如有外窗时，应北向。第2.1.10条工艺性空气调节房间的门和门斗,应符合表2.1.10的要求.舒适性空气调节房间开启频繁的外门,宜设六斗必要时,可设置空气幕。门和门斗表2.1.10室温允许波动范围(ºC)外门和门斗内门和门斗>=±1.0不宜有外门,如有经常开启的外门时,应设门斗门两侧温差大于等于7ºC时,宜设门斗±0.5不应有外门,如有外门时,必须设门斗门两侧温差大于3ºC时,宜设门斗±0.1~0.2--门不宜通向室温基数不同或室温允许第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页被动范围大于是±1.0ºC的邻室注:外门门缝应严密,...
