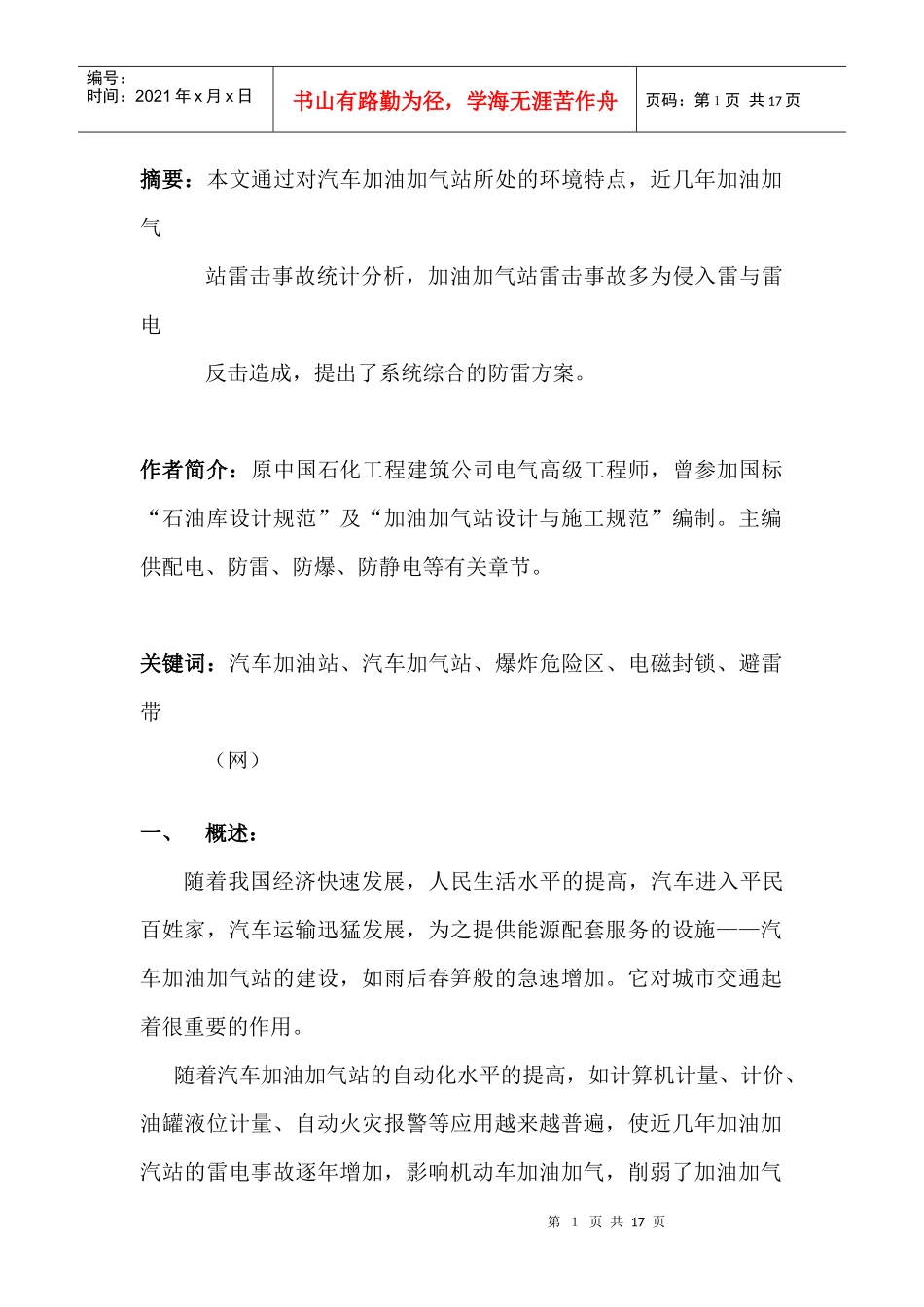

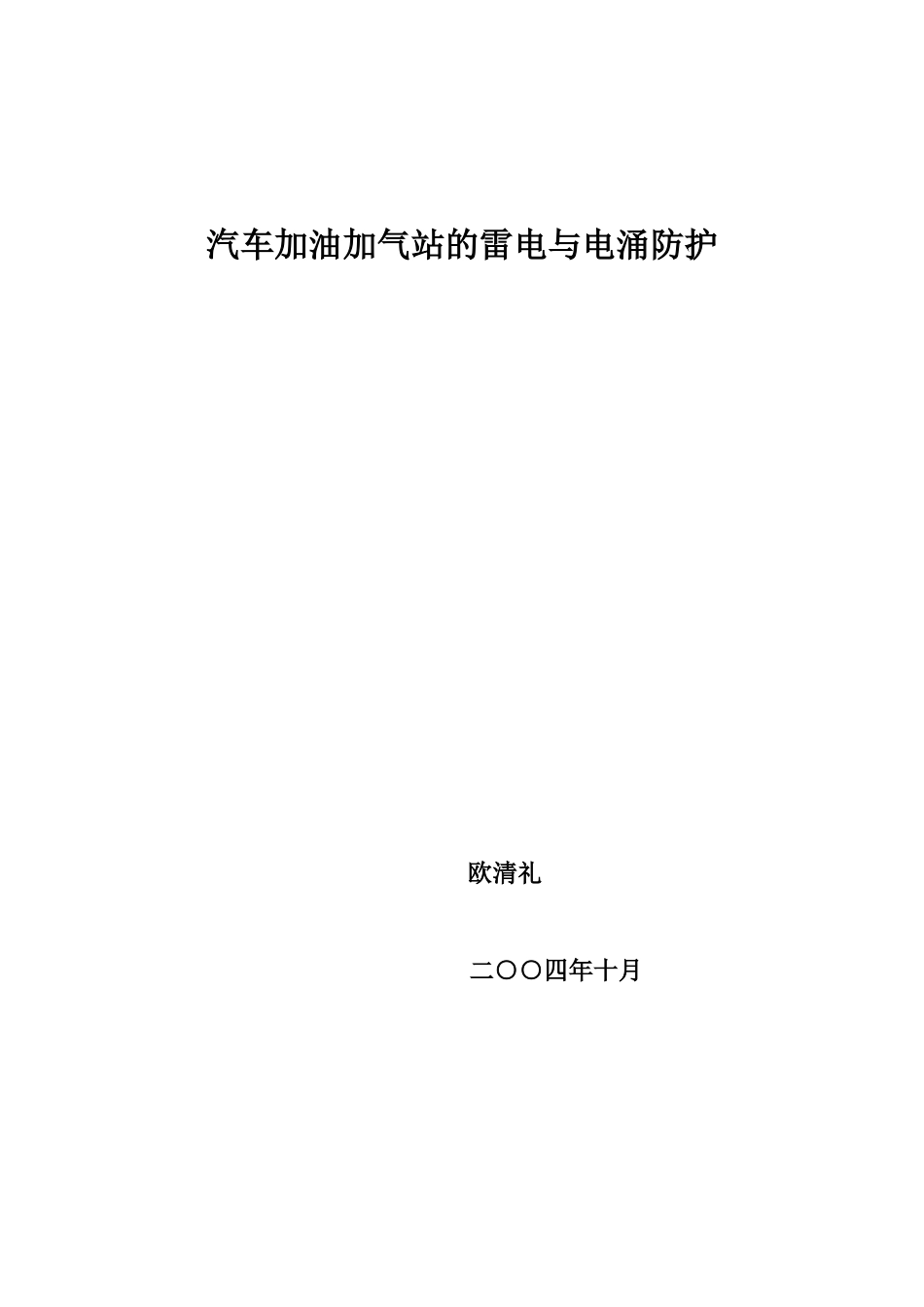

汽车加油加气站的雷电与电涌防护欧清礼二○○四年十月第１页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共17页摘要：本文通过对汽车加油加气站所处的环境特点，近几年加油加气站雷击事故统计分析，加油加气站雷击事故多为侵入雷与雷电反击造成，提出了系统综合的防雷方案。作者简介：原中国石化工程建筑公司电气高级工程师，曾参加国标“石油库设计规范”及“加油加气站设计与施工规范”编制。主编供配电、防雷、防爆、防静电等有关章节。关键词：汽车加油站、汽车加气站、爆炸危险区、电磁封锁、避雷带（网）一、概述：随着我国经济快速发展，人民生活水平的提高，汽车进入平民百姓家，汽车运输迅猛发展，为之提供能源配套服务的设施——汽车加油加气站的建设，如雨后春笋般的急速增加。它对城市交通起着很重要的作用。随着汽车加油加气站的自动化水平的提高，如计算机计量、计价、油罐液位计量、自动火灾报警等应用越来越普遍，使近几年加油加汽站的雷电事故逐年增加，影响机动车加油加气，削弱了加油加气第２页共17页第１页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共17页站作为城市能源枢纽的功能，也给不了解加油加气站安全性能的人们,产生不安全感。因此，对汽车加油加气站的雷电与电涌保护就显得非常重要了。二、加油加气站的环境特点：加油加气站通常具有以下几个特点：1、地理位置：加油加气站通常应纳入建设总体规划，设置在交通便利的城区开阔地带或郊区、道路干线、主干线、高速公路旁边等地带。2、实施条件：加油加气站的建筑一般都有高大的罩棚，较低一些的营业室、值班室等，一般占地面积不大，不便于多级防雷的实施。加油加气站的油罐都采用直接埋地式，不低于4m的通气管都安装有阻火器（兼有防爆性能）。3、电源系统：一般加油站都用220/380U外接电源，加气站、加油加气合建站都用6～10KV外接电源。并独立设置电能计量装置。电力线路一般都采用电缆直接埋地敷设，进出建筑物及穿越行车道部分都应穿钢管保护。4、电子系统：加油加汽站的电子系统应采用铠装电缆或导线穿钢管配线，配线电缆金属外皮两端，保护管两端均应作屏蔽等电位接地。第３页共17页第２页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共17页5、爆炸危险区域划分：汽车加油加气站的爆炸危险区域划分详见《汽车加油加气站设计与施工规范》GB50156—2002，附录B。一般只有加油加气机周围，油罐内部及通气口周围，阀井及油罐车卸车场地有时可能存在爆炸危险环境，但一般是运营操作时存在，停止运营操作时消失。（卸车场地、加油场地、油罐进油时通气管周围等）。从以上几个特点不难发现，从防雷击事故来看，汽车加油加气站不象有些人说的在“高风险”环境下运行，要采取强有力的防护措施。只要根据国标《汽车加油加气站设计与施工规范》GB50156—2002设防，汽车加油加气站可以安全平稳的运行。三、汽车加油加气站的雷击事故分析：为了防止加油加气站的雷击事故，找出发生雷击事故的原因，采取安全、可靠、经济适用的措施防雷，就能达到少投入、多产出，事半功倍的效果。1、全国加油加气站雷击事故统计：统计年全国雷击事故（次）全国加油加气站雷击事故（次）全国加油加气站事故率%加油机雷击坏事故(次)加油机雷击损坏占加油站雷击事故的事故率%备注20011741220.0261986.320023386540.0644583.3第４页共17页第３页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共17页20033911790.0936582.3注：1）全国加油加气站按85000座考虑。2）加油机雷击事故主要是电脑加油机主控电路板击坏，占全国加油加气站事故的80%以上。3）在统计加油加气站雷击事故时，没有发现一次由于雷击事故造成加油加气站（按国标要求建造）爆炸火灾事故的案例。从上面全国加油加气站雷击事故统计情况看出，加油加气站的雷击事故，主要是雷击使电子系统设备损坏事故。其中电脑加油机主控板的雷击事故最多，占80%以上，其次是报警系统，空调、电视机等，分析原因都是侵入雷与雷电反击所为，因此汽车加油...
