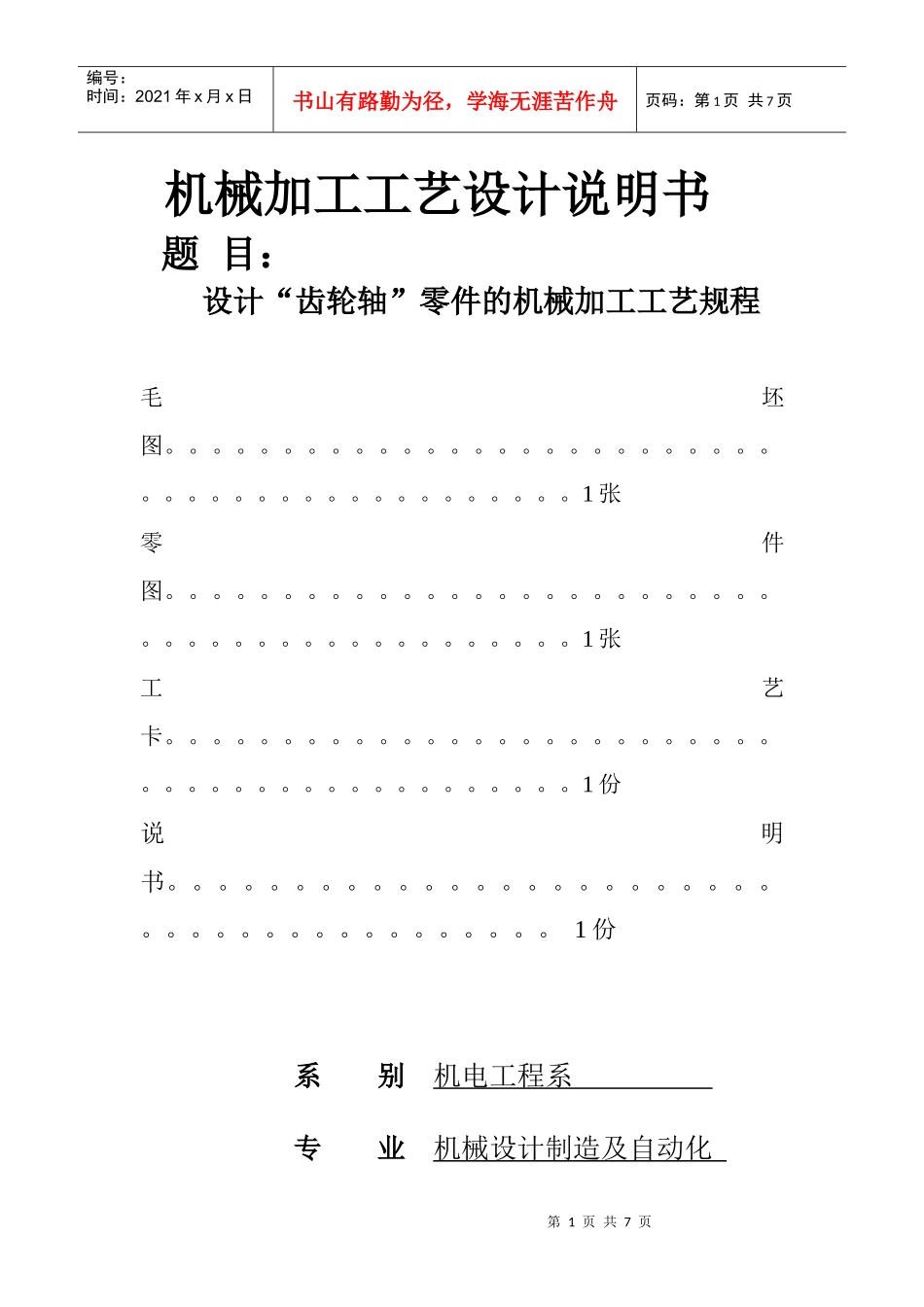

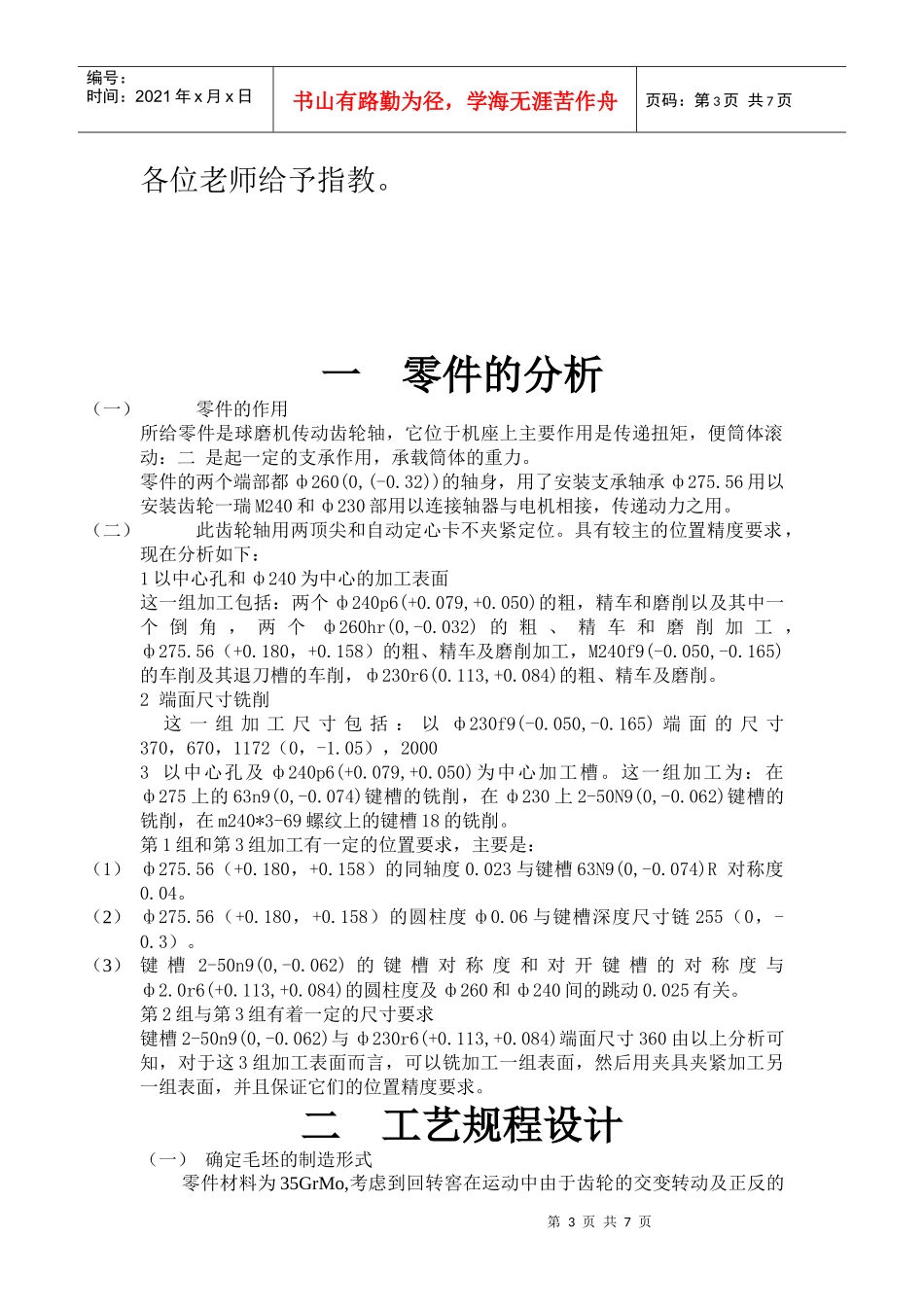

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页机械加工工艺设计说明书题目：设计“齿轮轴”零件的机械加工工艺规程毛坯图。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1张零件图。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1张工艺卡。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1份说明书。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1份系别机电工程系专业机械设计制造及自动化第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页设计者王伟侯永科蔡静组员李崇茂谢永忠唐全钧指导老师梁春光陈林序言机械设计制造工艺学课程设计是我们完了大学的全部基础课，技术设计基础课以及大部份专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性复习，也是一次理论联系实际的训练，因此，它在我们三年的大学生活中占有重要的地位。就我个人而言，我希望通过这次课程设计对自己未来将从事的工作进行一次适应性训练，多锻炼自己分析问题，解决问题的能力，为今后的多项建设打下一个良好的基础。由于能力有限，设计尚有许多不足之处，恳请第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页各位老师给予指教。一零件的分析（一）零件的作用所给零件是球磨机传动齿轮轴，它位于机座上主要作用是传递扭矩，便筒体滚动：二是起一定的支承作用，承载筒体的重力。零件的两个端部都ф260(0,(-0.32))的轴身，用了安装支承轴承ф275.56用以安装齿轮一瑞M240和ф230部用以连接轴器与电机相接，传递动力之用。（二）此齿轮轴用两顶尖和自动定心卡不夹紧定位。具有较主的位置精度要求，现在分析如下：1以中心孔和ф240为中心的加工表面这一组加工包括：两个ф240p6(+0.079,+0.050)的粗，精车和磨削以及其中一个倒角，两个ф260hr(0,-0.032)的粗、精车和磨削加工，ф275.56（+0.180，+0.158）的粗、精车及磨削加工，M240f9(-0.050,-0.165)的车削及其退刀槽的车削，ф230r6(0.113,+0.084)的粗、精车及磨削。2端面尺寸铣削这一组加工尺寸包括：以ф230f9(-0.050,-0.165)端面的尺寸370，670，1172（0，-1.05），20003以中心孔及ф240p6(+0.079,+0.050)为中心加工槽。这一组加工为：在ф275上的63n9(0,-0.074)键槽的铣削，在ф230上2-50N9(0,-0.062)键槽的铣削，在m240*3-69螺纹上的键槽18的铣削。第1组和第3组加工有一定的位置要求，主要是：（1）ф275.56（+0.180，+0.158）的同轴度0.023与键槽63N9(0,-0.074)R对称度0.04。（2）ф275.56（+0.180，+0.158）的圆柱度ф0.06与键槽深度尺寸链255（0，-0.3）。（3）键槽2-50n9(0,-0.062)的键槽对称度和对开键槽的对称度与ф2.0r6(+0.113,+0.084)的圆柱度及ф260和ф240间的跳动0.025有关。第2组与第3组有着一定的尺寸要求键槽2-50n9(0,-0.062)与ф230r6(+0.113,+0.084)端面尺寸360由以上分析可知，对于这3组加工表面而言，可以铣加工一组表面，然后用夹具夹紧加工另一组表面，并且保证它们的位置精度要求。二工艺规程设计（一）确定毛坯的制造形式零件材料为35GrMo,考虑到回转窖在运动中由于齿轮的交变转动及正反的第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页重力载荷弯曲应力，因此选用锻件以及金属纤维尽不被切断，以保证零件工件可靠。由于零件尺寸大小，轮廓简单，故可以采用锻模冲压成型。可提高生产率，保证加工精度及提高及零件使用寿命上考虑，这样的设计是合理的（二）基面的选择基面选择是工艺规程设计中重要的工作之一，基面选择得正确与合理，可保证加工质量，提高生产率。否则，加工工艺过程中会有问题白出，更有甚者，不容地造成零件大批报废，使生产无法正常进行。（1）粗基准的选择对于一般的轴类零件而言,以外圆作为粗基准是完全合理的,但...
