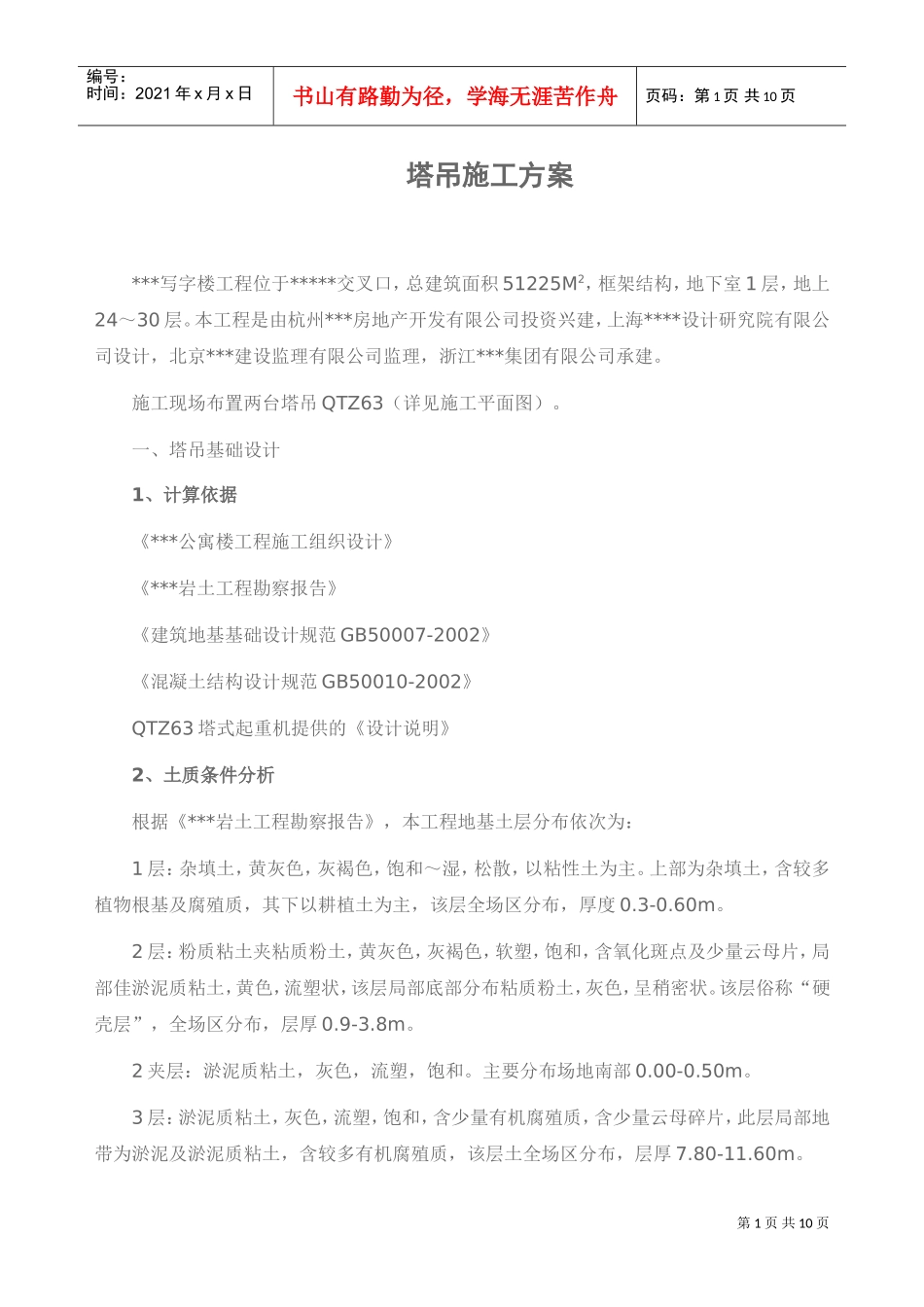

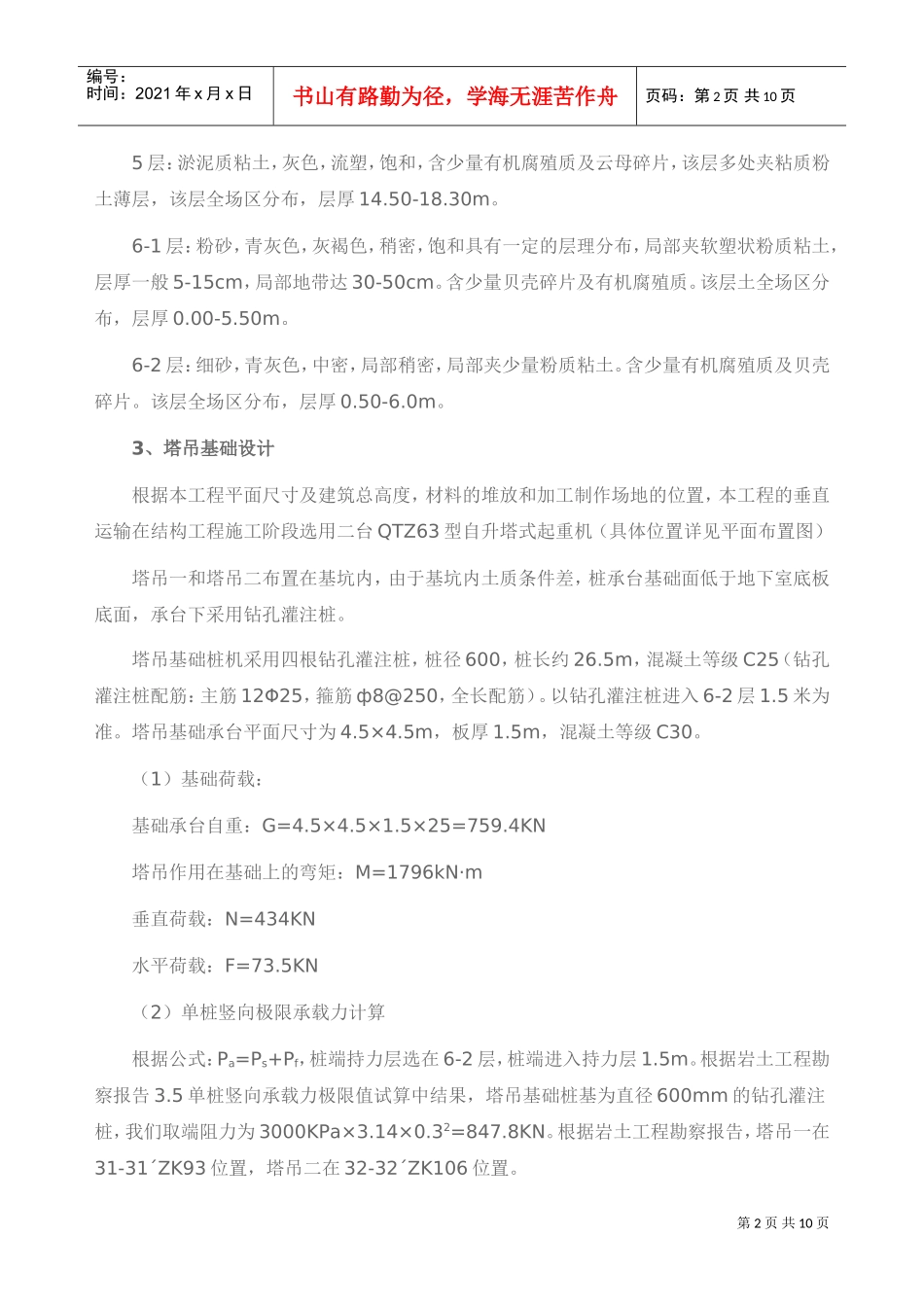

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页塔吊施工方案***写字楼工程位于*****交叉口，总建筑面积51225M2，框架结构，地下室1层，地上24～30层。本工程是由杭州***房地产开发有限公司投资兴建，上海****设计研究院有限公司设计，北京***建设监理有限公司监理，浙江***集团有限公司承建。施工现场布置两台塔吊QTZ63（详见施工平面图）。一、塔吊基础设计1、计算依据《***公寓楼工程施工组织设计》《***岩土工程勘察报告》《建筑地基基础设计规范GB50007-2002》《混凝土结构设计规范GB50010-2002》QTZ63塔式起重机提供的《设计说明》2、土质条件分析根据《***岩土工程勘察报告》，本工程地基土层分布依次为：1层：杂填土，黄灰色，灰褐色，饱和～湿，松散，以粘性土为主。上部为杂填土，含较多植物根基及腐殖质，其下以耕植土为主，该层全场区分布，厚度0.3-0.60m。2层：粉质粘土夹粘质粉土，黄灰色，灰褐色，软塑，饱和，含氧化斑点及少量云母片，局部佳淤泥质粘土，黄色，流塑状，该层局部底部分布粘质粉土，灰色，呈稍密状。该层俗称“硬壳层”，全场区分布，层厚0.9-3.8m。2夹层：淤泥质粘土，灰色，流塑，饱和。主要分布场地南部0.00-0.50m。3层：淤泥质粘土，灰色，流塑，饱和，含少量有机腐殖质，含少量云母碎片，此层局部地带为淤泥及淤泥质粘土，含较多有机腐殖质，该层土全场区分布，层厚7.80-11.60m。第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页5层：淤泥质粘土，灰色，流塑，饱和，含少量有机腐殖质及云母碎片，该层多处夹粘质粉土薄层，该层全场区分布，层厚14.50-18.30m。6-1层：粉砂，青灰色，灰褐色，稍密，饱和具有一定的层理分布，局部夹软塑状粉质粘土，层厚一般5-15cm，局部地带达30-50cm。含少量贝壳碎片及有机腐殖质。该层土全场区分布，层厚0.00-5.50m。6-2层：细砂，青灰色，中密，局部稍密，局部夹少量粉质粘土。含少量有机腐殖质及贝壳碎片。该层全场区分布，层厚0.50-6.0m。3、塔吊基础设计根据本工程平面尺寸及建筑总高度，材料的堆放和加工制作场地的位置，本工程的垂直运输在结构工程施工阶段选用二台QTZ63型自升塔式起重机（具体位置详见平面布置图）塔吊一和塔吊二布置在基坑内，由于基坑内土质条件差，桩承台基础面低于地下室底板底面，承台下采用钻孔灌注桩。塔吊基础桩机采用四根钻孔灌注桩，桩径600，桩长约26.5m，混凝土等级C25（钻孔灌注桩配筋：主筋12Φ25，箍筋ф8@250，全长配筋）。以钻孔灌注桩进入6-2层1.5米为准。塔吊基础承台平面尺寸为4.5×4.5m，板厚1.5m，混凝土等级C30。（1）基础荷载：基础承台自重：G=4.5×4.5×1.5×25=759.4KN塔吊作用在基础上的弯矩：M=1796kN·m垂直荷载：N=434KN水平荷载：F=73.5KN（2）单桩竖向极限承载力计算根据公式：Pa=Ps+Pf，桩端持力层选在6-2层，桩端进入持力层1.5m。根据岩土工程勘察报告3.5单桩竖向承载力极限值试算中结果，塔吊基础桩基为直径600mm的钻孔灌注桩，我们取端阻力为3000KPa×3.14×0.32=847.8KN。根据岩土工程勘察报告，塔吊一在31-31´ZK93位置，塔吊二在32-32´ZK106位置。第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页单桩总承载能力标准值：Pa=πd（1.6×18+11×15+17×18+3×28+4.1×52）+847.8=797+847.8=1644.8KN单桩极限承载力为2×1644.8=3289.6KN桩基承载力标准值：R=0.9×797/1.65+1.4×847.8/1.65=434.7+719.3=1154KN（3）桩基承载力计算塔吊基础群桩中单桩平均受力：P=（N+G）/n=（434+759.4）/4=298.35KN
