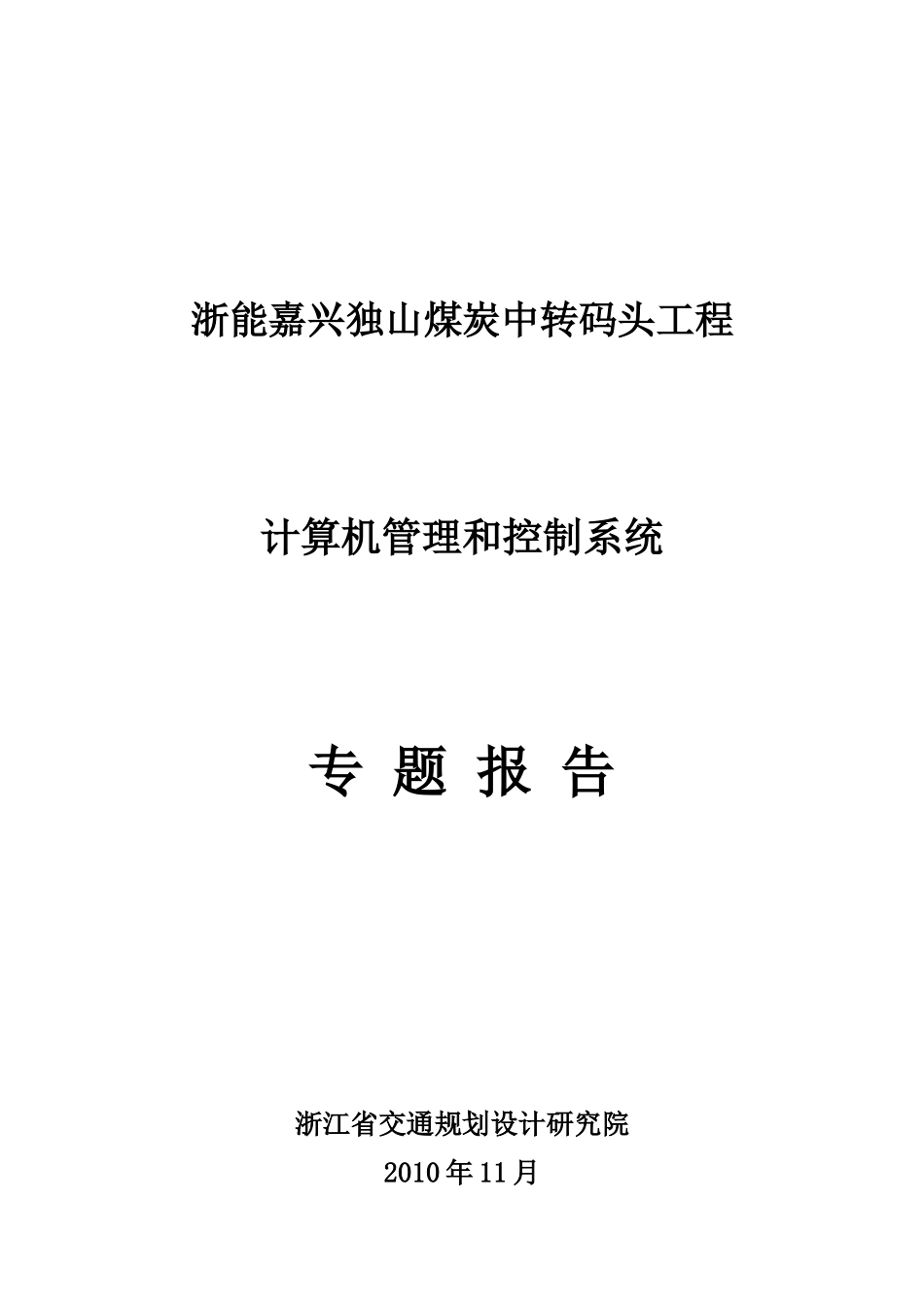

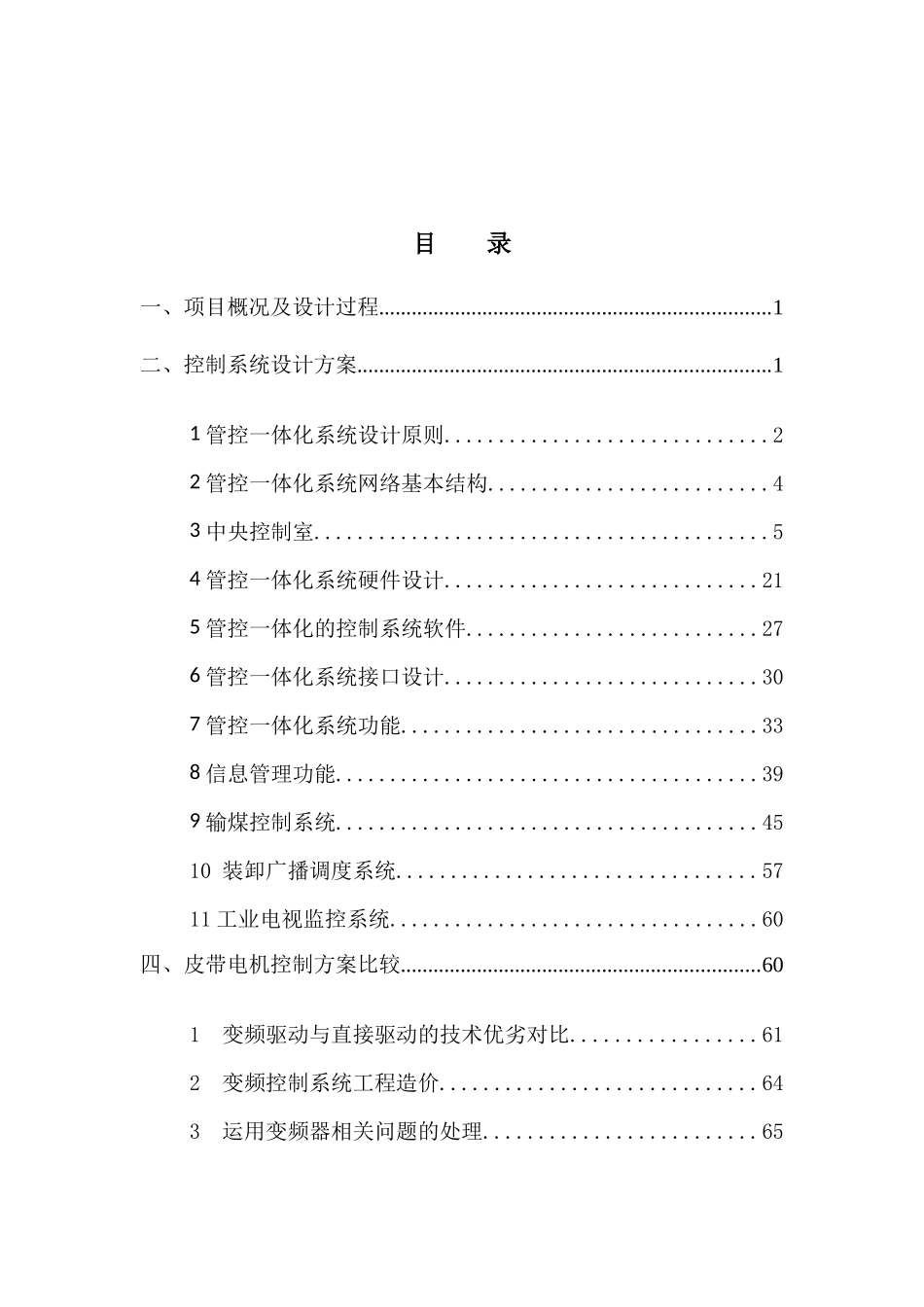

浙能嘉兴独山煤炭中转码头工程计算机管理和控制系统专题报告浙江省交通规划设计研究院2010年11月目录一、项目概况及设计过程........................................................................1二、控制系统设计方案............................................................................11管控一体化系统设计原则..............................22管控一体化系统网络基本结构..........................43中央控制室..........................................54管控一体化系统硬件设计.............................215管控一体化的控制系统软件...........................276管控一体化系统接口设计.............................307管控一体化系统功能.................................338信息管理功能.......................................399输煤控制系统.......................................4510装卸广播调度系统.................................5711工业电视监控系统..................................60四、皮带电机控制方案比较..................................................................601变频驱动与直接驱动的技术优劣对比.................612变频控制系统工程造价.............................643运用变频器相关问题的处理.........................654结论.............................................67第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共73页浙能嘉兴独山煤炭中转码头工程计算机管理和控制系统专题报告一、项目概况及设计过程本项目位于嘉兴港独山港区，紧靠嘉兴电厂。本工程电源来源，按照城市电源供电设计，本工程用电负荷等级定为二级。要求嘉兴电网就近提供2路35KV电源至本港区，互为备用。为保证供电电网的安全性和可靠性，供电和控制系统设计必须考虑本港区用电设备对电网的影响,同时还应考虑生产过程的经济性和安全性。根据总平面布置、负荷性质和分布情况、用电容量、工程特点、系统规模和发展规划以及当地供电条件，本工程拟设35KV总降压变电站、1-4#四座分变电所、以及在若干生产生活辅助区分设箱式变电站等。1#分变电所位于堆场西侧防风网边；2#分变电所位于堆场东侧防风网边；3#分变电所位于装船码头附近；4#分变电所位于位于卸船码头上。控制系统的各个分控制室，结合分变电所位置布置。整个控制第2页共73页第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页系统，设一个中央控制室，位于中控楼顶楼，内设监视墙、操作台、计算机管理设备、控制设备、调度广播设备、电视监控设备等。1-4#分变电所内，各设PLC分控制室。二、控制系统设计方案该煤炭码头工程的自动控制和计算机管理系统，将采用管控一体化技术方案。管控一体化简单地说就是管理与控制一体化，具体讲是利用计算机技术、通信技术、数据库技术、测控技术、数字化视频监控技术等，把生产现场的各种数据、煤炭进出、车船进出和厂际间物料的计量和检验数据、安全与生产的视频监控、重要设备的运行监控、生产管理信息、设备运行管理信息等自动采集，通过信息网络系统进行系统集成、技术融合，为企业在经营管理中各级职能部门自动提供最快速、最有效、最可靠、最全面的信息支持，达到生产过程中的实时信息流和企业经营的商务信息流的统一和优化的目标。1管控一体化系统设计原则第2页共73页第3页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共73页该码头工程管控一体化系统基于“分散控制、集中管理”的总体设计原则，结合现在管理和控制技术发展趋势，在控制系统、工业电视系统、广播调度系统、消防报警系统、网络系统等子系统的设计主要基于以下原则：1.1标准化和适用性原则码头管控一体化项目的集成、设计、制造、测试及采购均依据相关技术要求，采用适合于该项目的相应质量标准、技术标准、试验规范以及其他标准。1.2系统可靠性原则码头管控一体化系统无论在硬件配置还是软件选用上，将注重关键设备及网络模式的应用实绩和技...
