浅谈客车柴油发动机冷却系统的维护与保养VIP免费

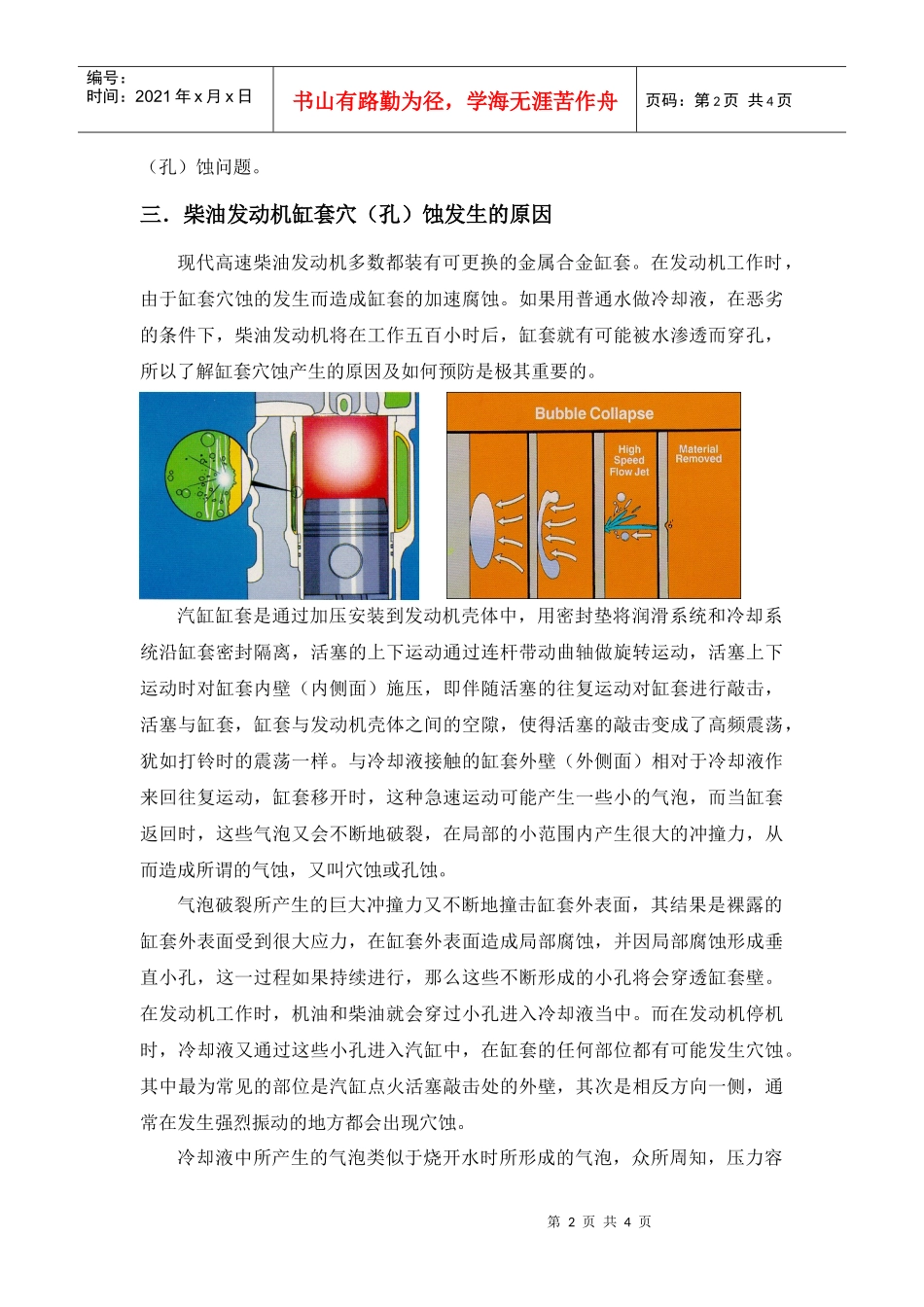

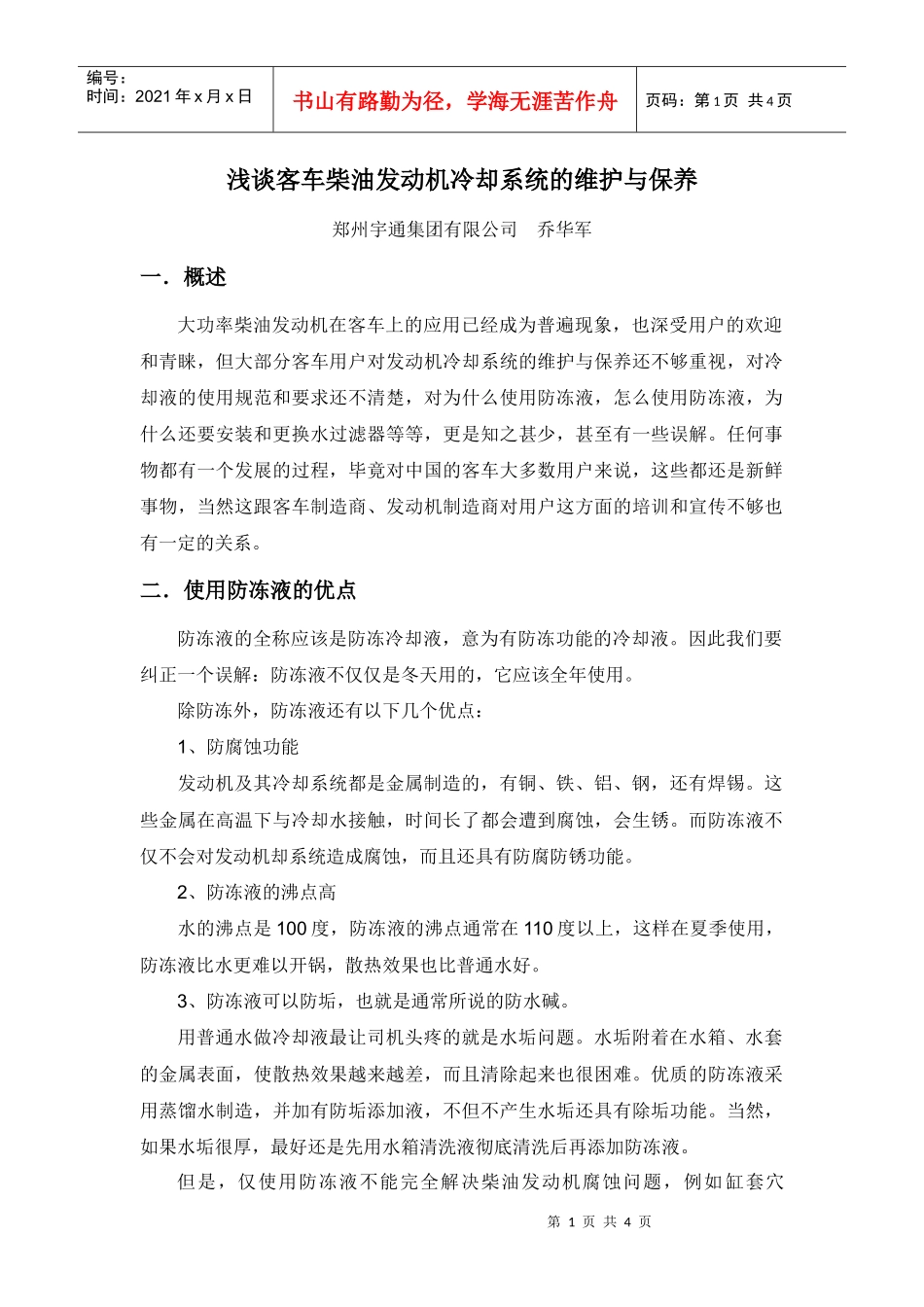

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页浅谈客车柴油发动机冷却系统的维护与保养郑州宇通集团有限公司乔华军一．概述大功率柴油发动机在客车上的应用已经成为普遍现象，也深受用户的欢迎和青睐，但大部分客车用户对发动机冷却系统的维护与保养还不够重视，对冷却液的使用规范和要求还不清楚，对为什么使用防冻液，怎么使用防冻液，为什么还要安装和更换水过滤器等等，更是知之甚少，甚至有一些误解。任何事物都有一个发展的过程，毕竟对中国的客车大多数用户来说，这些都还是新鲜事物，当然这跟客车制造商、发动机制造商对用户这方面的培训和宣传不够也有一定的关系。二．使用防冻液的优点防冻液的全称应该是防冻冷却液，意为有防冻功能的冷却液。因此我们要纠正一个误解：防冻液不仅仅是冬天用的，它应该全年使用。除防冻外，防冻液还有以下几个优点：1、防腐蚀功能发动机及其冷却系统都是金属制造的，有铜、铁、铝、钢，还有焊锡。这些金属在高温下与冷却水接触，时间长了都会遭到腐蚀，会生锈。而防冻液不仅不会对发动机却系统造成腐蚀，而且还具有防腐防锈功能。2、防冻液的沸点高水的沸点是100度，防冻液的沸点通常在110度以上，这样在夏季使用，防冻液比水更难以开锅，散热效果也比普通水好。3、防冻液可以防垢，也就是通常所说的防水碱。用普通水做冷却液最让司机头疼的就是水垢问题。水垢附着在水箱、水套的金属表面，使散热效果越来越差，而且清除起来也很困难。优质的防冻液采用蒸馏水制造，并加有防垢添加液，不但不产生水垢还具有除垢功能。当然，如果水垢很厚，最好还是先用水箱清洗液彻底清洗后再添加防冻液。但是，仅使用防冻液不能完全解决柴油发动机腐蚀问题，例如缸套穴第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页（孔）蚀问题。三．柴油发动机缸套穴（孔）蚀发生的原因现代高速柴油发动机多数都装有可更换的金属合金缸套。在发动机工作时，由于缸套穴蚀的发生而造成缸套的加速腐蚀。如果用普通水做冷却液，在恶劣的条件下，柴油发动机将在工作五百小时后，缸套就有可能被水渗透而穿孔，所以了解缸套穴蚀产生的原因及如何预防是极其重要的。汽缸缸套是通过加压安装到发动机壳体中，用密封垫将润滑系统和冷却系统沿缸套密封隔离，活塞的上下运动通过连杆带动曲轴做旋转运动，活塞上下运动时对缸套内壁（内侧面）施压，即伴随活塞的往复运动对缸套进行敲击，活塞与缸套，缸套与发动机壳体之间的空隙，使得活塞的敲击变成了高频震荡，犹如打铃时的震荡一样。与冷却液接触的缸套外壁（外侧面）相对于冷却液作来回往复运动，缸套移开时，这种急速运动可能产生一些小的气泡，而当缸套返回时，这些气泡又会不断地破裂，在局部的小范围内产生很大的冲撞力，从而造成所谓的气蚀，又叫穴蚀或孔蚀。气泡破裂所产生的巨大冲撞力又不断地撞击缸套外表面，其结果是裸露的缸套外表面受到很大应力，在缸套外表面造成局部腐蚀，并因局部腐蚀形成垂直小孔，这一过程如果持续进行，那么这些不断形成的小孔将会穿透缸套壁。在发动机工作时，机油和柴油就会穿过小孔进入冷却液当中。而在发动机停机时，冷却液又通过这些小孔进入汽缸中，在缸套的任何部位都有可能发生穴蚀。其中最为常见的部位是汽缸点火活塞敲击处的外壁，其次是相反方向一侧，通常在发生强烈振动的地方都会出现穴蚀。冷却液中所产生的气泡类似于烧开水时所形成的气泡，众所周知，压力容第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页器中的水会在较高的温度下才沸腾，同样，影响缸套周围局部压力或局部温度的任何因素，都会对气泡的形成产生影响，最终影响到缸套的穴蚀的形成。冷却系统的一些故障（如漏气等），在缸套附近形成的局部热点或局部低压区，都会使这些地方发生穴蚀，，另外，冷却液中的空气（其中的氧气）也会加速腐蚀。冷却系统除了穴蚀外，还有杂质或水垢沉积，一般金属腐蚀、铝腐蚀、形成泡沫等。怎么来解决这些问题呢？只...
