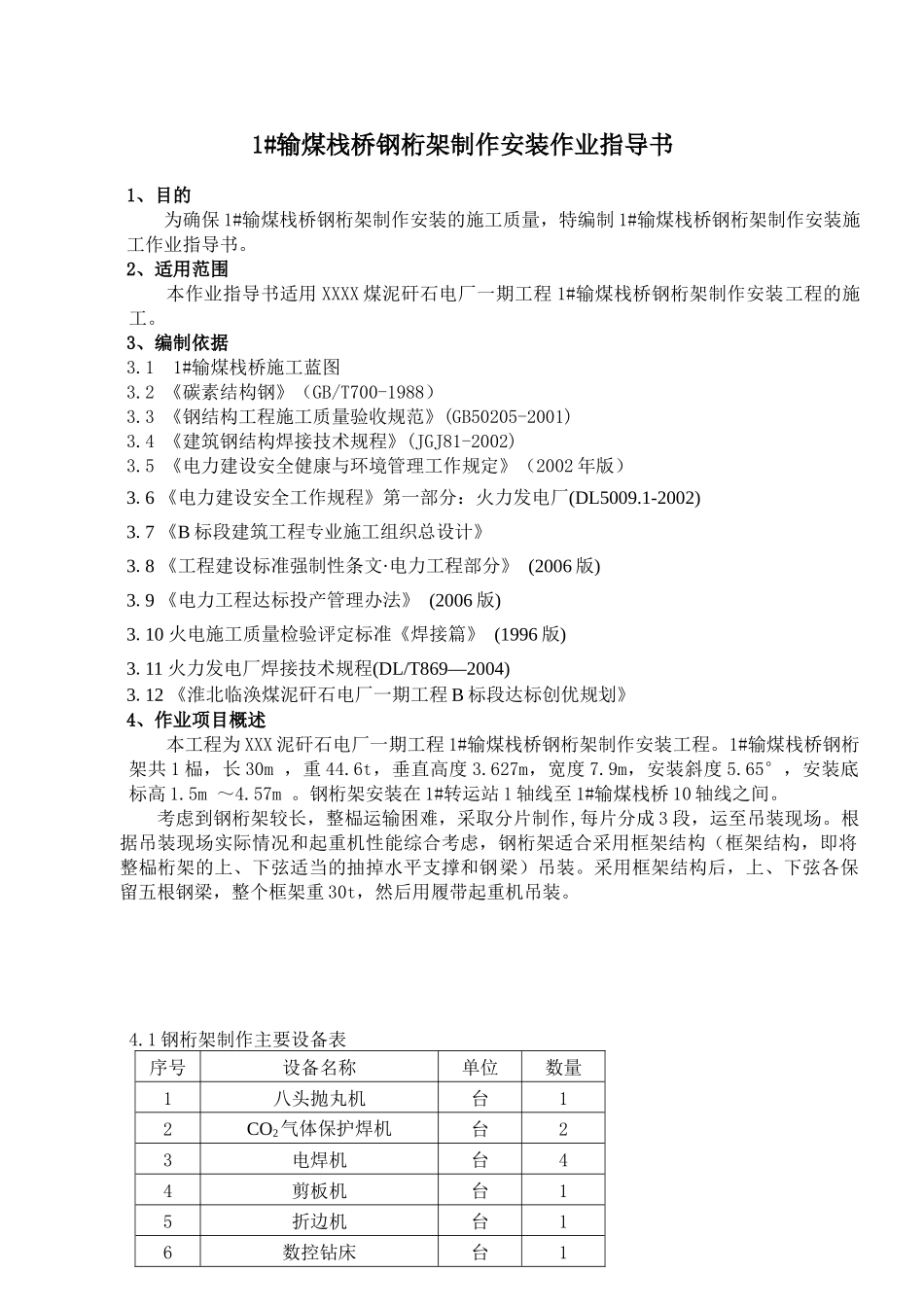

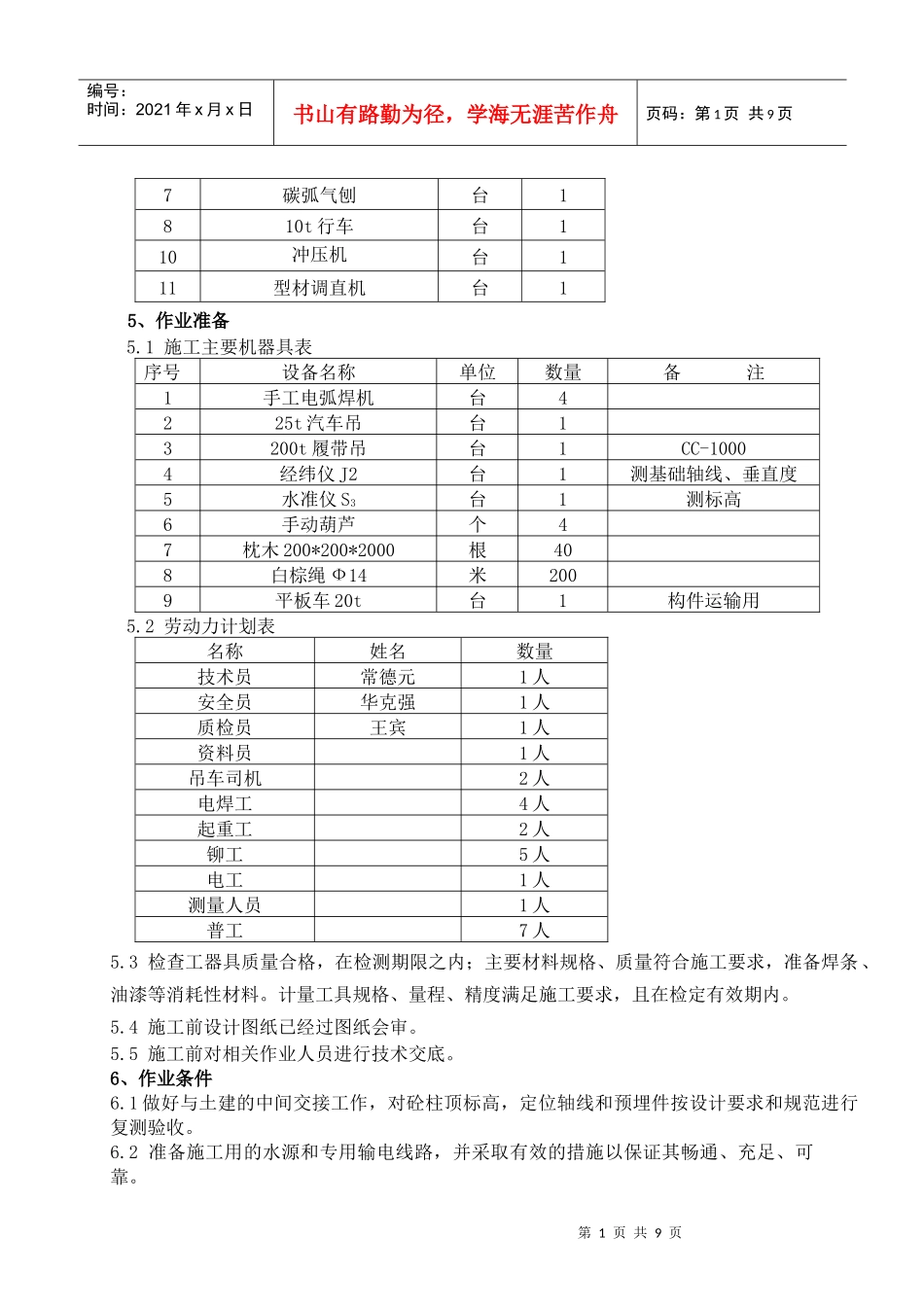

1#输煤栈桥钢桁架制作安装作业指导书1、目的为确保1#输煤栈桥钢桁架制作安装的施工质量，特编制1#输煤栈桥钢桁架制作安装施工作业指导书。2、适用范围本作业指导书适用XXXX煤泥矸石电厂一期工程1#输煤栈桥钢桁架制作安装工程的施工。3、编制依据3.11#输煤栈桥施工蓝图3.2《碳素结构钢》（GB/T700-1988）3.3《钢结构工程施工质量验收规范》(GB50205-2001)3.4《建筑钢结构焊接技术规程》(JGJ81-2002)3.5《电力建设安全健康与环境管理工作规定》（2002年版）3.6《电力建设安全工作规程》第一部分：火力发电厂(DL5009.1-2002)3.7《B标段建筑工程专业施工组织总设计》3.8《工程建设标准强制性条文·电力工程部分》(2006版)3.9《电力工程达标投产管理办法》(2006版)3.10火电施工质量检验评定标准《焊接篇》(1996版)3.11火力发电厂焊接技术规程(DL/T869—2004)3.12《淮北临涣煤泥矸石电厂一期工程B标段达标创优规划》4、作业项目概述本工程为XXX泥矸石电厂一期工程1#输煤栈桥钢桁架制作安装工程。1#输煤栈桥钢桁架共1榀，长30m，重44.6t，垂直高度3.627m，宽度7.9m，安装斜度5.65°，安装底标高1.5m～4.57m。钢桁架安装在1#转运站1轴线至1#输煤栈桥10轴线之间。考虑到钢桁架较长，整榀运输困难，采取分片制作,每片分成3段，运至吊装现场。根据吊装现场实际情况和起重机性能综合考虑，钢桁架适合采用框架结构（框架结构，即将整榀桁架的上、下弦适当的抽掉水平支撑和钢梁）吊装。采用框架结构后，上、下弦各保留五根钢梁，整个框架重30t，然后用履带起重机吊装。4.1钢桁架制作主要设备表序号设备名称单位数量1八头抛丸机台12CO2气体保护焊机台23电焊机台44剪板机台15折边机台16数控钻床台1第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页7碳弧气刨台1810t行车台110冲压机50t台111型材调直机台15、作业准备5.1施工主要机器具表序号设备名称单位数量备注1手工电弧焊机台4225t汽车吊台13200t履带吊台1CC-10004经纬仪J2台1测基础轴线、垂直度5水准仪S3台1测标高6手动葫芦个47枕木200*200*2000根408白棕绳Ф14米2009平板车20t台1构件运输用5.2劳动力计划表名称姓名数量技术员常德元1人安全员华克强1人质检员王宾1人资料员1人吊车司机2人电焊工4人起重工2人铆工5人电工1人测量人员1人普工7人5.3检查工器具质量合格，在检测期限之内；主要材料规格、质量符合施工要求，准备焊条、油漆等消耗性材料。计量工具规格、量程、精度满足施工要求，且在检定有效期内。5.4施工前设计图纸已经过图纸会审。5.5施工前对相关作业人员进行技术交底。6、作业条件6.1做好与土建的中间交接工作，对砼柱顶标高，定位轴线和预埋件按设计要求和规范进行复测验收。6.2准备施工用的水源和专用输电线路，并采取有效的措施以保证其畅通、充足、可靠。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页6.3现场拼装搭设简易平台，进行找平放线，设置定位档板，将单片分段桁架吊到平台上，安上拼接处连接角钢，校正和调整好跨距、垂直度、起拱度。经复查无误后，按施工要求进行焊接，拼装成整片，然后拼装成框架结构。6.4现场堆放场地应平整坚实，排水良好，堆放位置应按吊装顺序布置，并应在起重机回转半径范围内。6.5各级人员持证上岗，通过要求的安全教育；特种作业人员、焊接工需持特种作业证、焊工证，且在有效期之内。7、作业顺序7.1钢桁架的制作7.2钢桁架的运输7.3钢桁架的吊装8、作业方法8.1钢桁架的制作8.1.1材料的检验、保管(1)进厂钢材和焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。(2)钢材端边或断口处不应有分层、夹渣等缺陷，表面不应有锈蚀、麻点等缺陷。(3)焊条、焊丝、焊剂在使用前必须按产品说明书和有关的工艺文件的规定进行烘干，储存在干燥、通风良好的地方，并设专人保护。8.1.2钢材矫正(1)钢材采用机械矫正。(2)碳素结构钢和低合金结构钢通过加热矫正时，其加热温度应根据钢材性能选定，但不得超过900℃。低合金结构钢在加热矫正后，应在自然状态下缓慢冷却。8.1.3放样、号料、切割(1)放样和号料...
