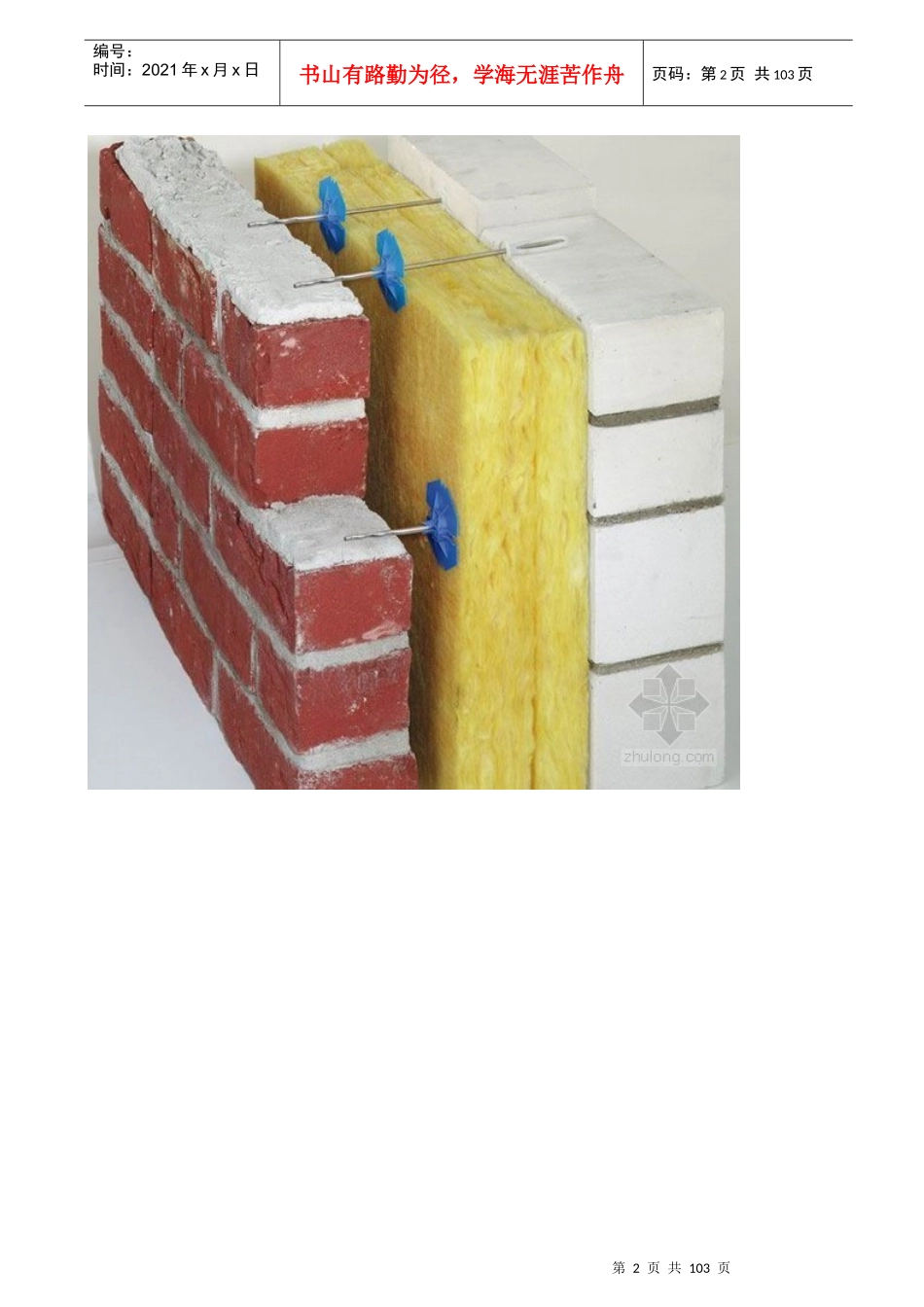

第1页共103页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共103页德国现代独立小别墅建造施工特点1、独立住宅下部,为设有采光井,埋在土壤中的现浇钢筋混凝土地下室部分。独立住宅,地坪上方,为两层楼层。屋顶主要区域为两坡屋面。独立住宅旁边,附属有预制成品车库。2、钢筋混凝土地下室墙体外侧,粘贴一层泡沫保温板保温层。地下室外围墙体,设有几个采光窗。地下室内部,承重隔墙,使用烧制空心粘土砖砌筑。3、独立住宅外围墙体,为夹心墙结构形式。里侧,为烧制粘土空心砖承重墙体,室内墙面喷涂砂浆抹灰,外表涂料粉刷装饰。墙体中间,空腔夹层,在承重墙的墙面上,钉贴一层岩棉纤维保温材料。外侧,砌筑只起围护性作用的非承重砖墙墙体,清水勾缝处理墙面。外墙安装具有保温构造特点的保温门窗。为便于理解夹心墙结构形式,特补充以下几张图片:第2页共103页第1页共103页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共103页第3页共103页第2页共103页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共103页4、承重楼层的楼板,施工时,分两段进行。下部为露出一半钢筋笼的预制钢筋混凝土大板,首先吊装就位,作为底部模板;上部现场布放钢筋,预埋管线,浇筑混凝土,最终与下部预制大板,形成整体楼层结构。为便于理解钢筋混凝土楼板建造形式,特补充以下几张图片:第4页共103页第3页共103页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共103页第5页共103页第4页共103页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共103页第6页共103页第5页共103页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共103页5、独立住宅顶部屋架,为实木大梁拼装搭设的木结构屋架。木屋架上方,铺设一层防潮薄膜,钉设顺水木条,钉设挂瓦木搁条,外表安装瓦片。木屋架的下方,框架中间,填充岩棉纤维保温材料,外侧薄膜密封,纸面石膏板罩面,最后涂刷涂料面层。阁楼水平地面下部,承重楼层框架的中间,填充岩棉纤维保温材料,外侧薄膜密封,纸面石膏板罩面,最后涂刷涂料面层。6、独立住宅顶部空间,阁楼部分,楼层承重结构,为小方形断面尺寸的空心钢管支柱,H型大跨度连续梁,第7页共103页第6页共103页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共103页木结构框架承重楼层骨架,三部分的综合结构形式。7、独立住宅内部楼梯段,使用钢制结构形式骨架。8、独立住宅二楼内部,非承重分割隔墙,采用蒸压加气混凝土砌块砌筑。9、室内砌筑壁炉设施。10、室内地面,为地暖地面,除浴室、卫生间地面表面,铺贴瓷砖之外,大部分房间,铺设一层木地板。11、独立住宅室外地面附近,钻凿地源热泵系统的水源井。第8页共103页第7页共103页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共103页独立住宅建造完毕时另外角度的外观第9页共103页第8页共103页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共103页建造场地地基土壤挖掘施工第10页共103页第9页共103页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共103页建造场地地下室基坑挖掘施工第11页共103页第10页共103页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第11页共103页独立住宅附近地面下方,埋置屋面雨水汇集净化存储罐。地下室基坑挖掘完毕,周边边坡,使用塑料薄膜护档,防止坑边土壤坍塌下落。第12页共103页第11页共103页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第12页共103页地下室底板部分施工现场。底板部分构造层次,从下到上,估计应该是:压实整平基底土壤+预埋管线+优质土壤垫层+挤塑XPS泡沫保温板+防水隔潮卷材+垫支钢筋网+现浇混凝土+……第13页共103页第12页共103页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第13页共103页地下室底板部分混凝土浇注施工现场第14页共103页第13页共103页编号:时间:2021年x月x日书山有路勤为径...
