机械制图基础知识22802615VIP免费

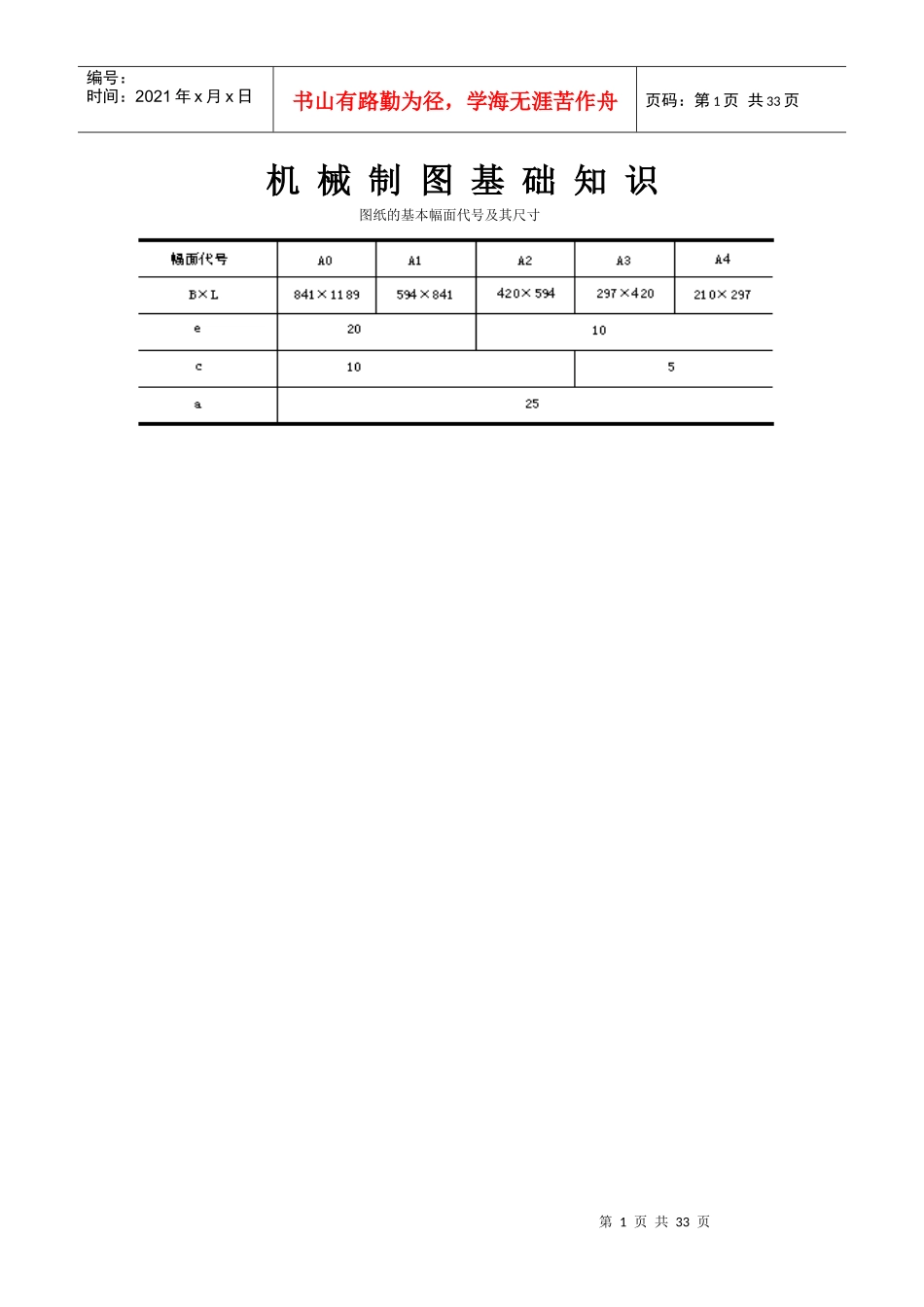

机械制图基础知识22802615_第1页
1/33

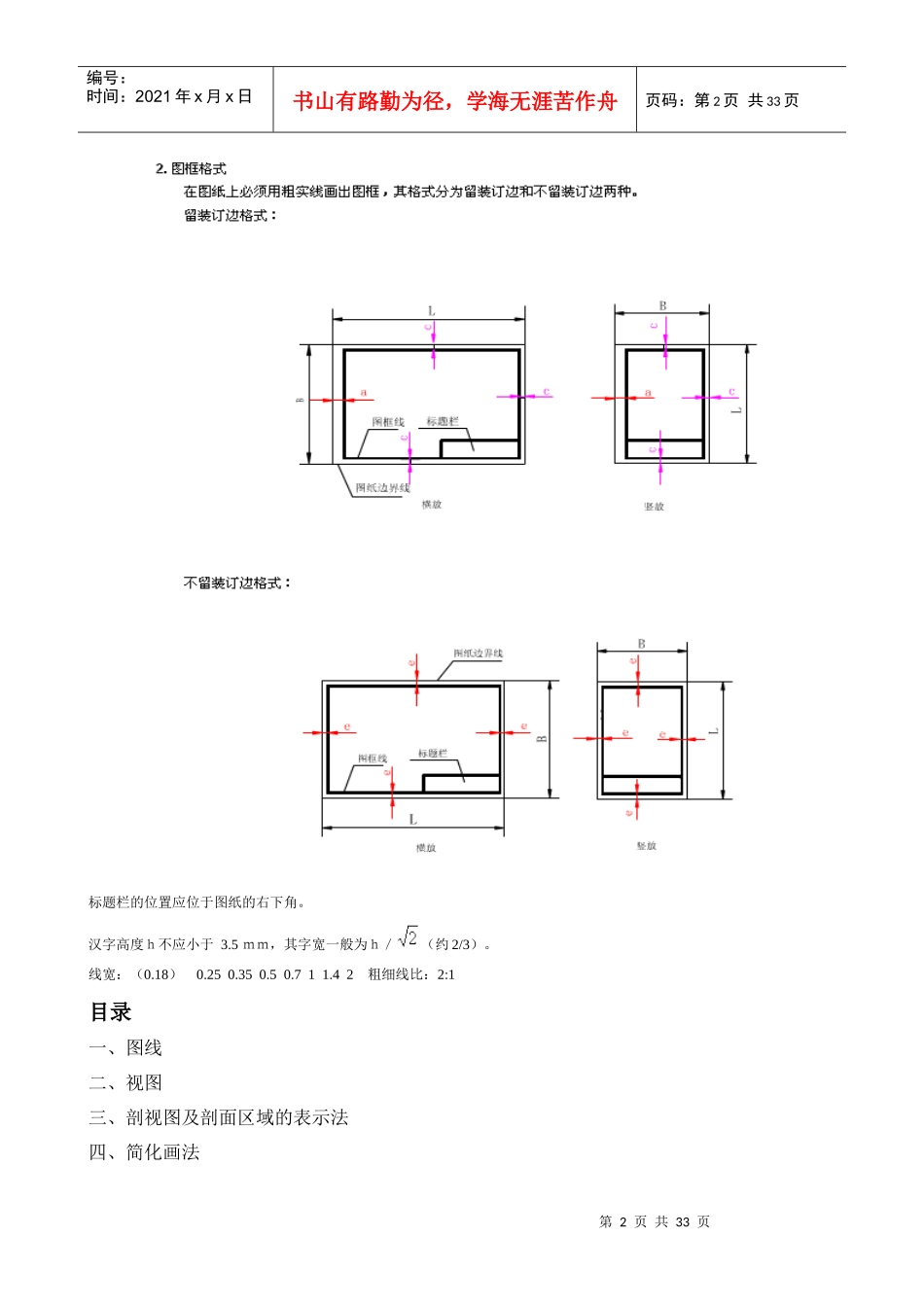

机械制图基础知识22802615_第2页
2/33

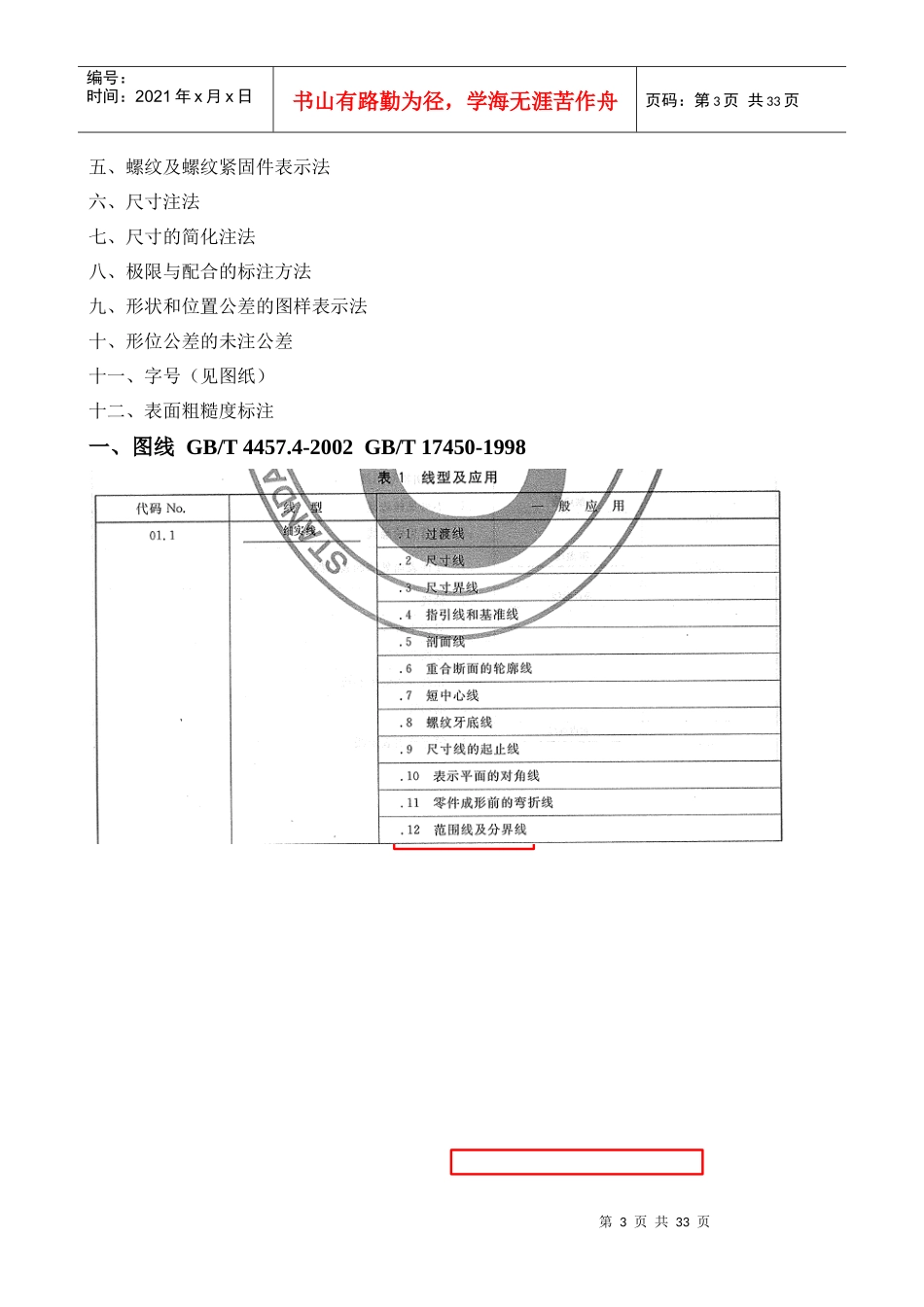

机械制图基础知识22802615_第3页
3/33
第1页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共33页机械制图基础知识图纸的基本幅面代号及其尺寸第2页共33页第1页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共33页标题栏的位置应位于图纸的右下角。汉字高度h不应小于3.5mm,其字宽一般为h/(约2/3)。线宽:(0.18)0.250.350.50.711.42粗细线比:2:1目录一、图线二、视图三、剖视图及剖面区域的表示法四、简化画法第3页共33页第2页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共33页五、螺纹及螺纹紧固件表示法六、尺寸注法七、尺寸的简化注法八、极限与配合的标注方法九、形状和位置公差的图样表示法十、形位公差的未注公差十一、字号(见图纸)十二、表面粗糙度标注一、图线GB/T4457.4-2002GB/T17450-1998第4页共33页第3页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共33页第5页共33页第4页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共33页第6页共33页第5页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共33页第7页共33页第6页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共33页注:粗虚线和粗点画线的选用(1)两种粗线都用来指示零件上的某一部分有特殊要求。但应用场合不尽相同。粗虚线专门用于指示该表面有表面处理要求。(表面处理包括镀(涂)覆、化学处理和冷作硬化处理。)(2)粗点画线是限定范围的表示线常见于以下场合:a.限定局部热处理的范围(如上图)b.限定不镀(涂)范围(如下左图)c.限定形位公差的被测要素和基准要素的范围(如下右图)第8页共33页第7页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共33页第9页共33页第8页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共33页二、视图GB/T17451-1998GB/T4458.1-20021.按第一角法配置的六个基本视图2.局部视图1)按基本视图的配置形式配置2)按向视图的配置形式配置第10页共33页第9页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共33页不要“向”字第11页共33页第10页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第11页共33页三、剖视图及剖面区域的表示法GB/T17452~17453-1998GB/T4458.6-2002第12页共33页第11页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第12页共33页第13页共33页第12页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第13页共33页图形不对称时,移出断面不得画在中断处第14页共33页第13页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第14页共33页四、简化画法GB/T16675.1-19961.管子1)可仅在端部画出部分形状,其余用细点画线画出其中心线2)可用与管子中心线重合的单根粗实线表示。2.第15页共33页第14页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第15页共33页五、螺纹及螺纹紧固件表示法GB/T4459.1-1995GB/T197-2003无论是外螺纹或内螺纹,在剖视或剖面图中的剖面线都应画到粗实线。第16页共33页第15页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第16页共33页第17页共33页第16页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第17页共33页根据GB/T197-2003的规定,将普通螺纹的标记方法介绍如下:第18页共33页第17页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第18页共33页六、尺寸注法GB/T4458.4-2003GB/T19096-2003对于水平方向的尺寸,其尺寸数字一般应注写在尺寸线的上方对于铅垂方向的尺寸,其尺寸数字一般应注写在尺寸线的左方对于倾斜方向的尺寸,其尺寸数字一般应在尺寸线靠上的一方允许将尺寸数字注写在尺寸线的中断处尺寸数字的注写方向:水平尺寸的数字字头向上;铅垂尺寸的数字字头朝左;...
