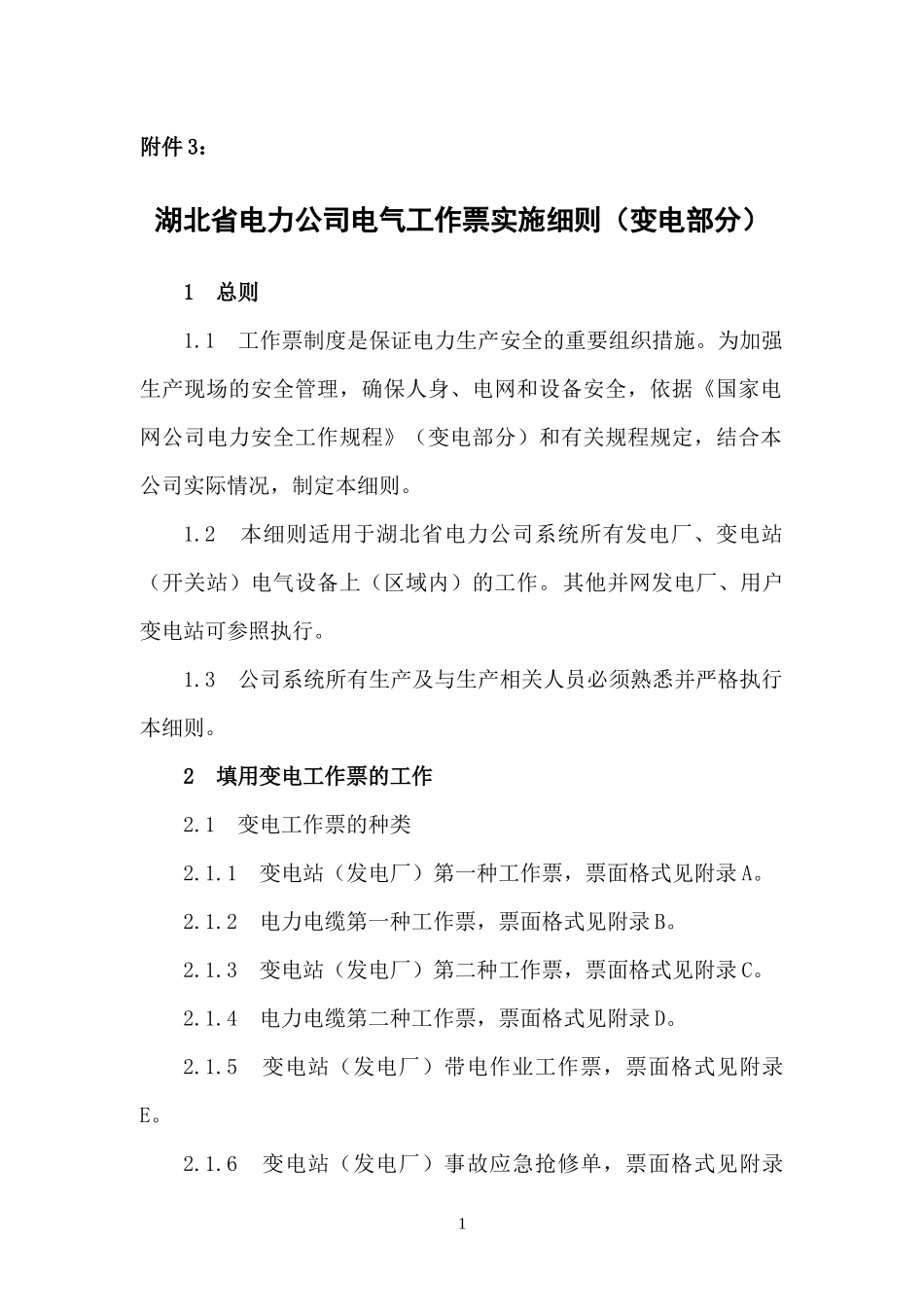

附件3：湖北省电力公司电气工作票实施细则（变电部分）1总则1.1工作票制度是保证电力生产安全的重要组织措施。为加强生产现场的安全管理，确保人身、电网和设备安全，依据《国家电网公司电力安全工作规程》（变电部分）和有关规程规定，结合本公司实际情况，制定本细则。1.2本细则适用于湖北省电力公司系统所有发电厂、变电站（开关站）电气设备上（区域内）的工作。其他并网发电厂、用户变电站可参照执行。1.3公司系统所有生产及与生产相关人员必须熟悉并严格执行本细则。2填用变电工作票的工作2.1变电工作票的种类2.1.1变电站（发电厂）第一种工作票，票面格式见附录A。2.1.2电力电缆第一种工作票，票面格式见附录B。2.1.3变电站（发电厂）第二种工作票，票面格式见附录C。2.1.4电力电缆第二种工作票，票面格式见附录D。2.1.5变电站（发电厂）带电作业工作票，票面格式见附录E。2.1.6变电站（发电厂）事故应急抢修单，票面格式见附录1F。2.1.7二次工作安全措施票，票面格式见附录G。2.2填用变电站（发电厂）第一种工作票的工作2.2.1高压设备上工作需要全部停电或部分停电者。2.2.2检修发电机、同步调相机和高压电动机的工作。2.2.3在高压室遮栏内或与带电部分不能满足《国家电网公司电力安全工作规程（变电部分）》表2-1安全距离时进行继电保护、安全自动装置和仪表等及其二次回路的检查试验工作，需将高压设备停电或做安全措施者。《国家电网公司电力安全工作规程（变电部分）》表2-1设备不停电时的安全距离电压等级（kV）安全距离（m）电压等级（kV）安全距离（m）10及以下（13.8）0.707507.20①20、351.0010008.7063（66）、1101.50±50及以下1.502203.00±5006.003304.00±6608.405005.00±8009.3注：表中未列电压等级按高一档电压等级安全距离。①750kV数据是按海拔2000m校正的，其它等级数据按海拔1000m校正。2.2.4在高压设备继电保护、安全自动装置和仪表、自动化监控系统等及其二次回路上的工作需将高压设备停电或做安全措施者。22.2.5通信系统同继电保护、安全自动装置等复用通道（包括载波、微波、光纤通道等）的检修、联动试验需将高压设备停电或做安全措施者。2.2.6在经继电保护出口跳闸的热工保护、水工保护及其相关回路上工作需将高压设备停电或做安全措施者。2.2.7检查高压电动机及启动装置的继电器和仪表需将高压设备停电或做安全措施者。2.2.8使用携带型仪器在高压回路上进行工作,需将高压设备停电或做安全措施者。2.2.9在变电站照明等回路上的工作，需将高压设备停电或做安全措施者。2.2.10换流变压器、直流场设备及阀厅设备需要将高压直流系统或直流滤波器停用者。2.2.11直流保护装置、通道和控制系统的工作，需要将高压直流系统停用者。2.2.12换流阀冷却系统、阀厅冷却空调系统、火灾报警系统及图像监视系统等工作，需要将高压直流系统停用者。2.2.13其他电气设备上（区域）工作需要将运用中的高压设备（含待用间隔设备）停电或做安全措施者。2.3填用电力电缆第一种工作票的工作高压电力电缆需停电的工作。2.4填写变电站（发电厂）第二种工作票的工作32.4.1控制盘和低压配电盘、配电箱、电源干线上的工作。2.4.2转动中的发电机、同期调相机的励磁回路和高压电动机转子电阻回路上的工作。2.4.3非运行人员用绝缘棒、核相器和电压互感器定相或用钳形电流表测量高压回路电流的工作。2.4.4大于《国家电网公司电力安全工作规程（变电部分）》表2-1距离的相关场所和带电设备外壳上的工作以及无可能触及带电设备导电部分的工作。2.4.5继电保护、安全自动装置、自动化监控系统在运行中改变装置原有定值时不影响一次设备正常运行的工作。2.4.6连接电流互感器或电压互感器二次绕组并装在屏柜上的继电保护、安全自动装置上的工作，无需将高压设备停电或做安全措施者。2.4.7在继电保护、安全自动装置和仪表、自动化监控系统等及其二次回路，以及在通信保护复用通道上的检修及试验工作，无需将高压设备停电或做安全措施者。2.4.8变电站设备区进行照明回路、土建、防腐、防火、绿化、通讯、装校表计等工作，无需将高压设备停电或做安全措施者。2.4.9运行人员按规定进行变电...
