某三层框架结构工程综合实例讲解1_secretVIP免费

某三层框架结构工程综合实例讲解1_secret_第1页
1/66

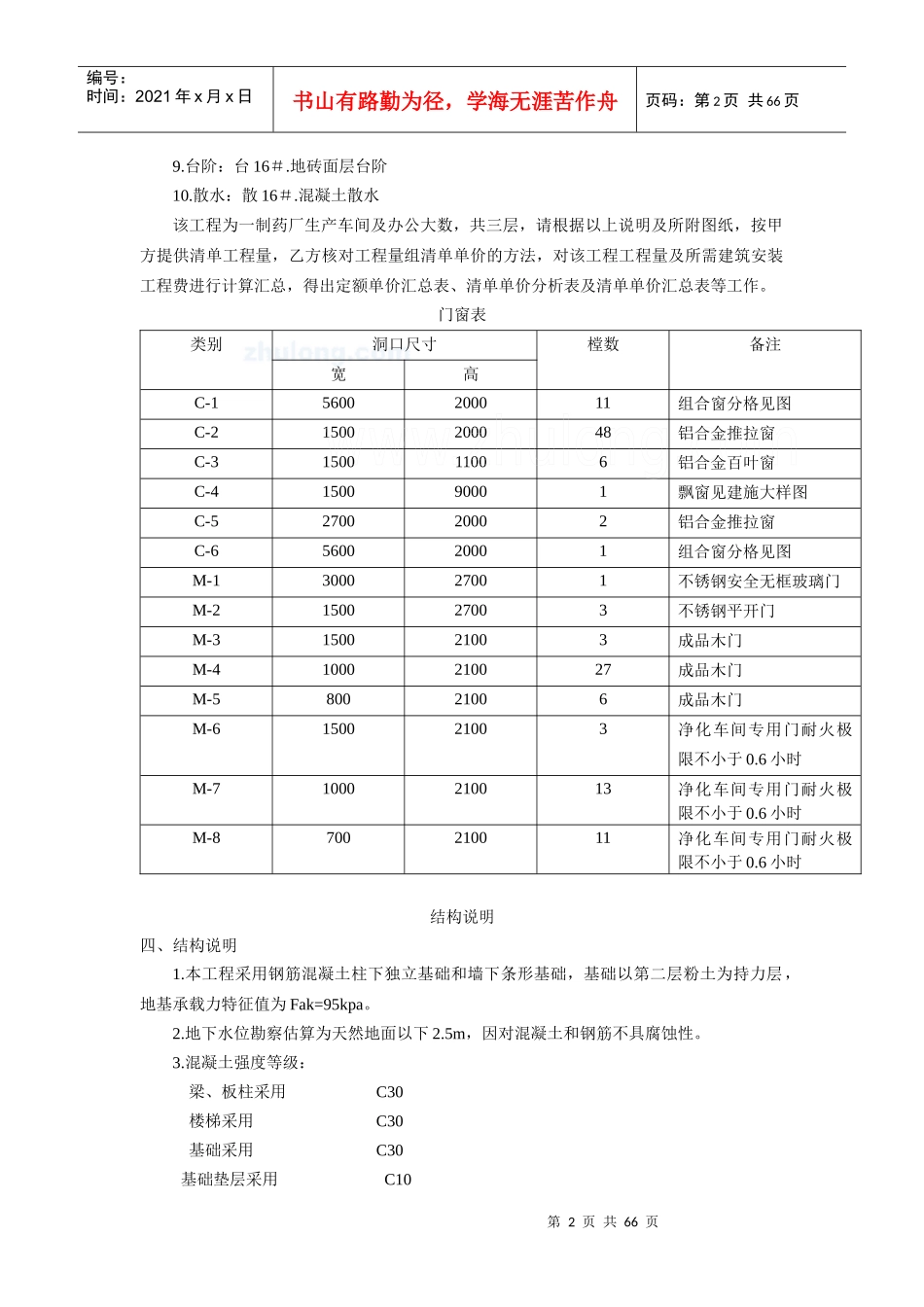

某三层框架结构工程综合实例讲解1_secret_第2页
2/66

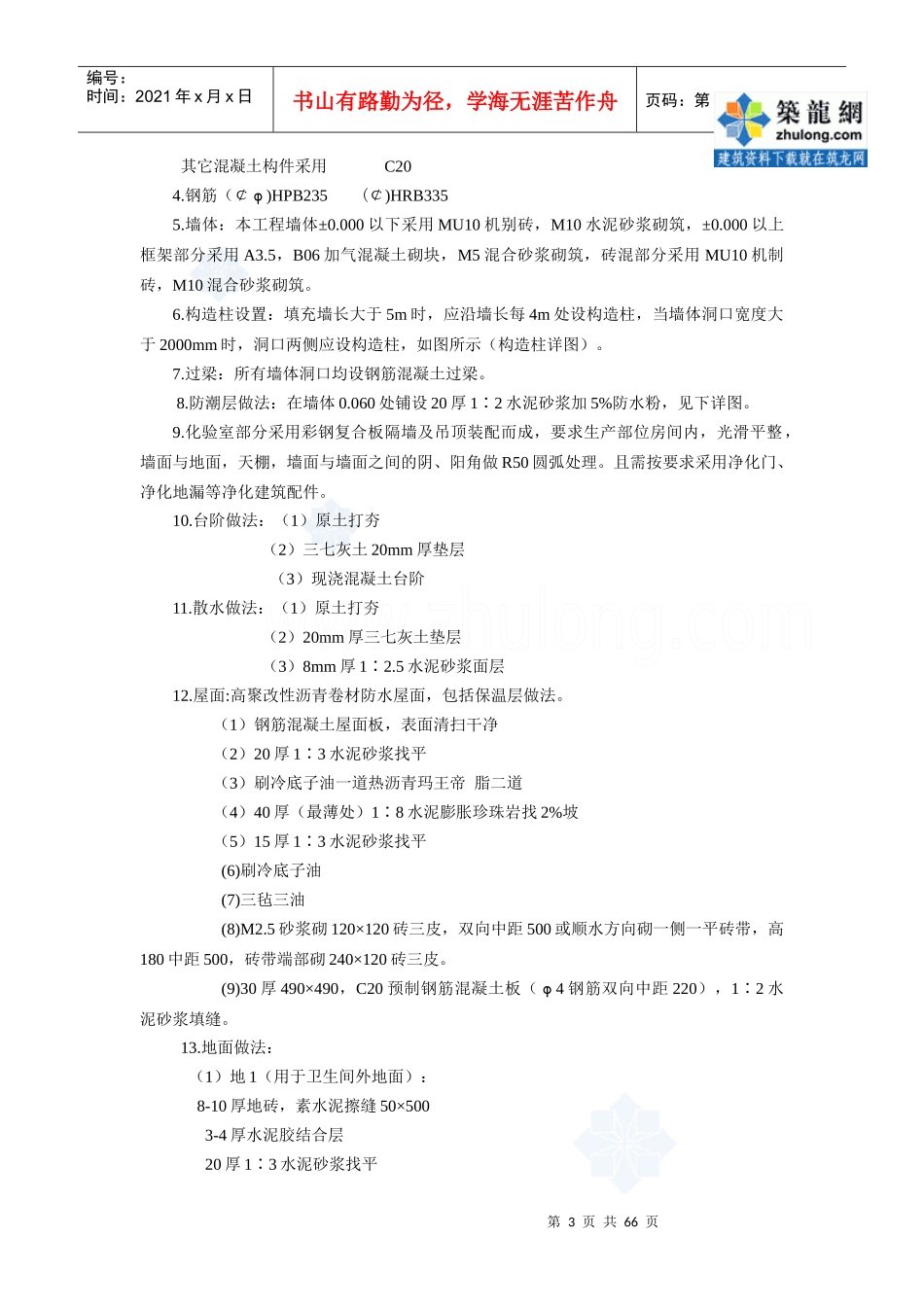

某三层框架结构工程综合实例讲解1_secret_第3页
3/66

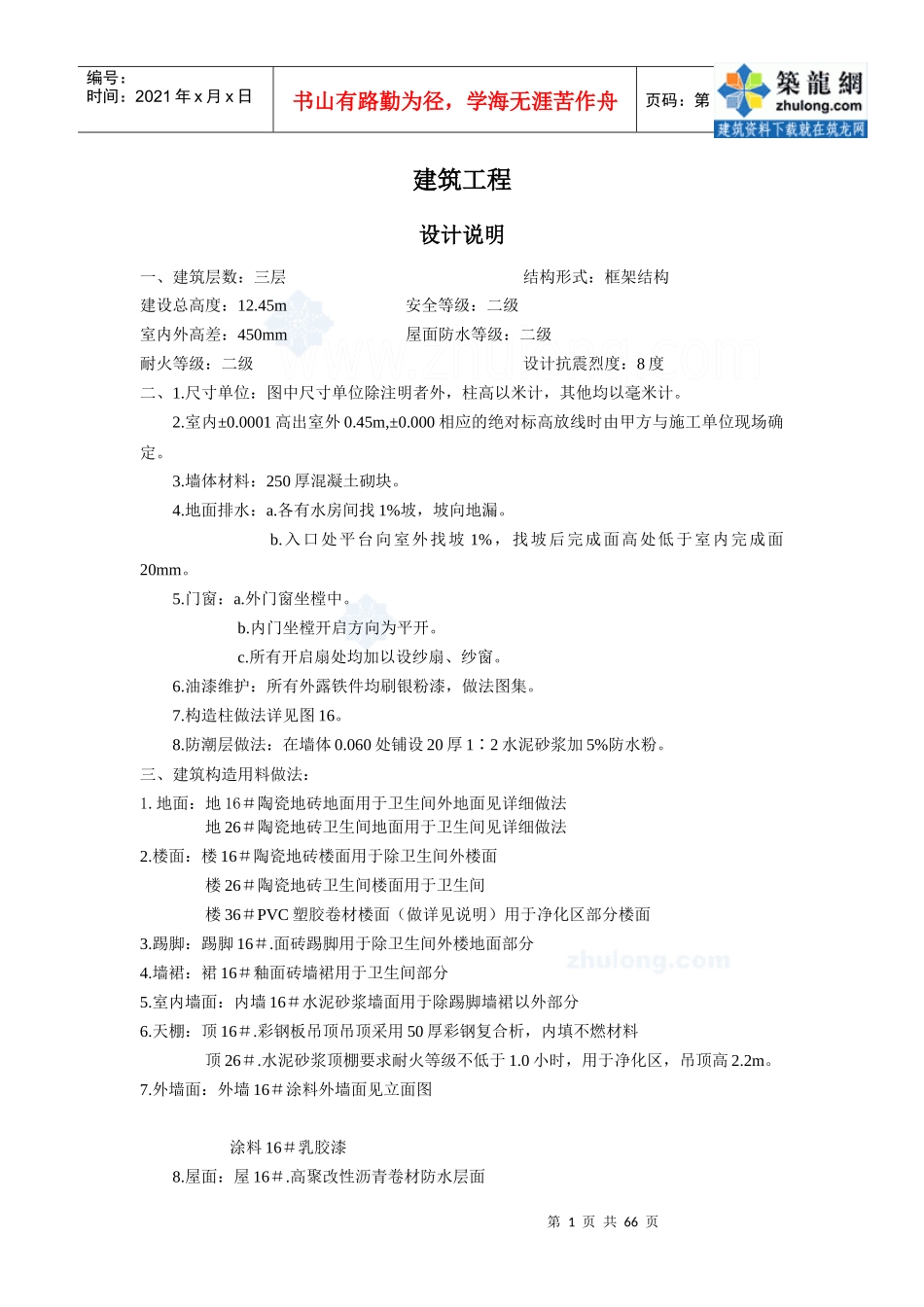

第1页共66页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共66页建筑工程设计说明一、建筑层数:三层结构形式:框架结构建设总高度:12.45m安全等级:二级室内外高差:450mm屋面防水等级:二级耐火等级:二级设计抗震烈度:8度二、1.尺寸单位:图中尺寸单位除注明者外,柱高以米计,其他均以毫米计。2.室内±0.0001高出室外0.45m,±0.000相应的绝对标高放线时由甲方与施工单位现场确定。3.墙体材料:250厚混凝土砌块。4.地面排水:a.各有水房间找1%坡,坡向地漏。b.入口处平台向室外找坡1%,找坡后完成面高处低于室内完成面20mm。5.门窗:a.外门窗坐樘中。b.内门坐樘开启方向为平开。c.所有开启扇处均加以设纱扇、纱窗。6.油漆维护:所有外露铁件均刷银粉漆,做法图集。7.构造柱做法详见图16。8.防潮层做法:在墙体0.060处铺设20厚12∶水泥砂浆加5%防水粉。三、建筑构造用料做法:1.地面:地16#陶瓷地砖地面用于卫生间外地面见详细做法地26#陶瓷地砖卫生间地面用于卫生间见详细做法2.楼面:楼16#陶瓷地砖楼面用于除卫生间外楼面楼26#陶瓷地砖卫生间楼面用于卫生间楼36#PVC塑胶卷材楼面(做详见说明)用于净化区部分楼面3.踢脚:踢脚16#.面砖踢脚用于除卫生间外楼地面部分4.墙裙:裙16#釉面砖墙裙用于卫生间部分5.室内墙面:内墙16#水泥砂浆墙面用于除踢脚墙裙以外部分6.天棚:顶16#.彩钢板吊顶吊顶采用50厚彩钢复合析,内填不燃材料顶26#.水泥砂浆顶棚要求耐火等级不低于1.0小时,用于净化区,吊顶高2.2m。7.外墙面:外墙16#涂料外墙面见立面图涂料16#乳胶漆8.屋面:屋16#.高聚改性沥青卷材防水层面第2页共66页第1页共66页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共66页9.台阶:台16#.地砖面层台阶10.散水:散16#.混凝土散水该工程为一制药厂生产车间及办公大数,共三层,请根据以上说明及所附图纸,按甲方提供清单工程量,乙方核对工程量组清单单价的方法,对该工程工程量及所需建筑安装工程费进行计算汇总,得出定额单价汇总表、清单单价分析表及清单单价汇总表等工作。门窗表类别洞口尺寸樘数备注宽高C-15600200011组合窗分格见图C-21500200048铝合金推拉窗C-3150011006铝合金百叶窗C-4150090001飘窗见建施大样图C-5270020002铝合金推拉窗C-6560020001组合窗分格见图M-1300027001不锈钢安全无框玻璃门M-2150027003不锈钢平开门M-3150021003成品木门M-41000210027成品木门M-580021006成品木门M-6150021003净化车间专用门耐火极限不小于0.6小时M-71000210013净化车间专用门耐火极限不小于0.6小时M-8700210011净化车间专用门耐火极限不小于0.6小时结构说明四、结构说明1.本工程采用钢筋混凝土柱下独立基础和墙下条形基础,基础以第二层粉土为持力层,地基承载力特征值为Fak=95kpa。2.地下水位勘察估算为天然地面以下2.5m,因对混凝土和钢筋不具腐蚀性。3.混凝土强度等级:梁、板柱采用C30楼梯采用C30基础采用C30基础垫层采用C10第3页共66页第2页共66页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共66页其它混凝土构件采用C204.钢筋(¢)HPB235(¢)HRB3355.墙体:本工程墙体±0.000以下采用MU10机别砖,M10水泥砂浆砌筑,±0.000以上框架部分采用A3.5,B06加气混凝土砌块,M5混合砂浆砌筑,砖混部分采用MU10机制砖,M10混合砂浆砌筑。6.构造柱设置:填充墙长大于5m时,应沿墙长每4m处设构造柱,当墙体洞口宽度大于2000mm时,洞口两侧应设构造柱,如图所示(构造柱详图)。7.过梁:所有墙体洞口均设钢筋混凝土过梁。8.防潮层做法:在墙体0.060处铺设20厚12∶水泥砂浆加5%防水粉,见下详图。9.化验室部分采用彩钢复合板隔墙及吊顶装配而成,要求生产部位房间内,光滑平整,墙面与地面,天棚,墙面与墙面之间的阴、阳角做R50圆弧处理。且需按要求采用净化门、净化地漏等净化建筑配件。10.台阶做法:(1)原土打夯(2)三七灰土20mm厚垫层(3)现浇混凝土台阶11.散水做法:(1)原土打夯(2)20mm厚三七灰土垫层(3)8mm厚12.5∶水泥砂浆面层12.屋面:高聚改性沥青卷材防水屋面,包括保温层...
