煤的吉泽勒流动度的测定VIP免费

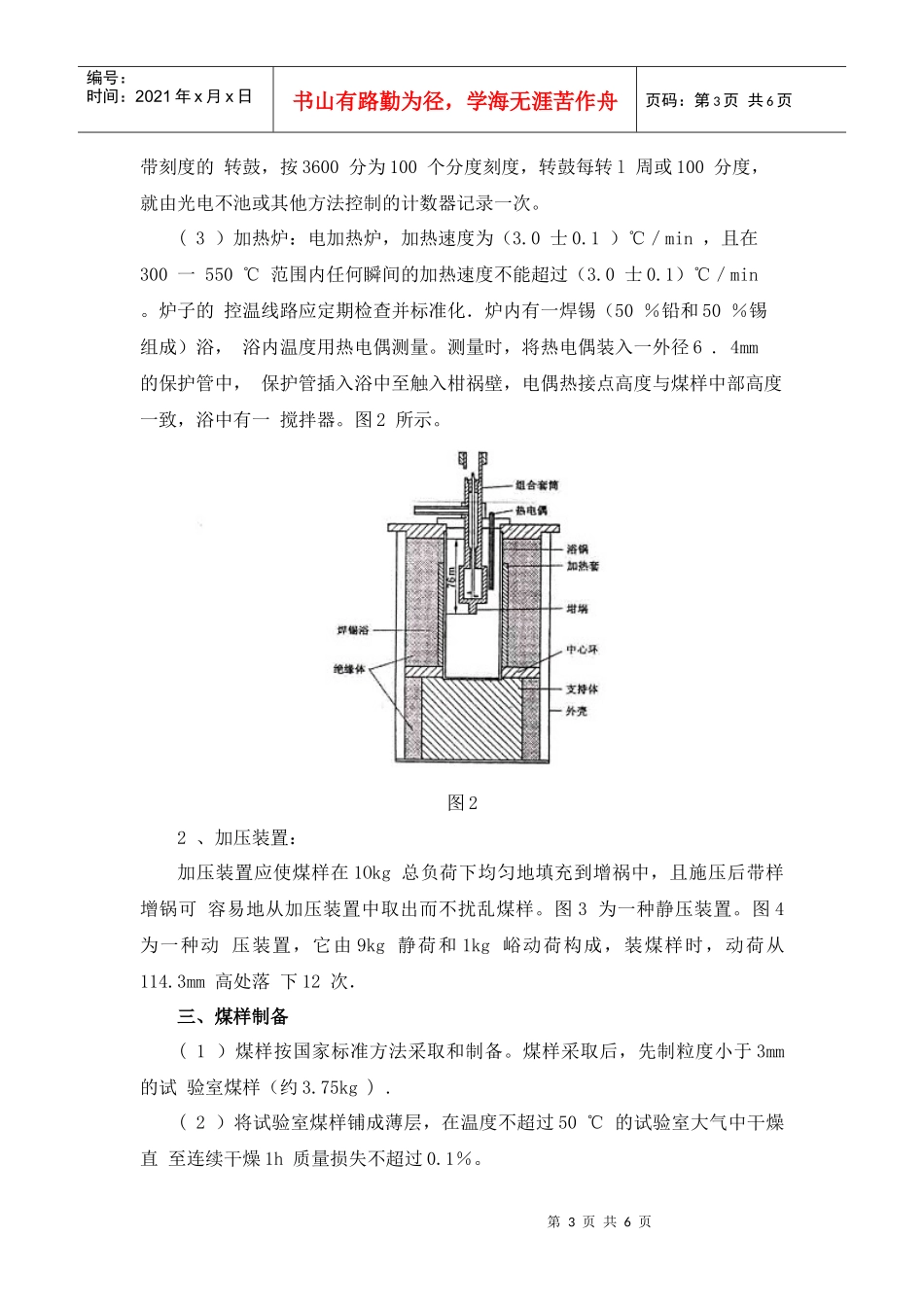

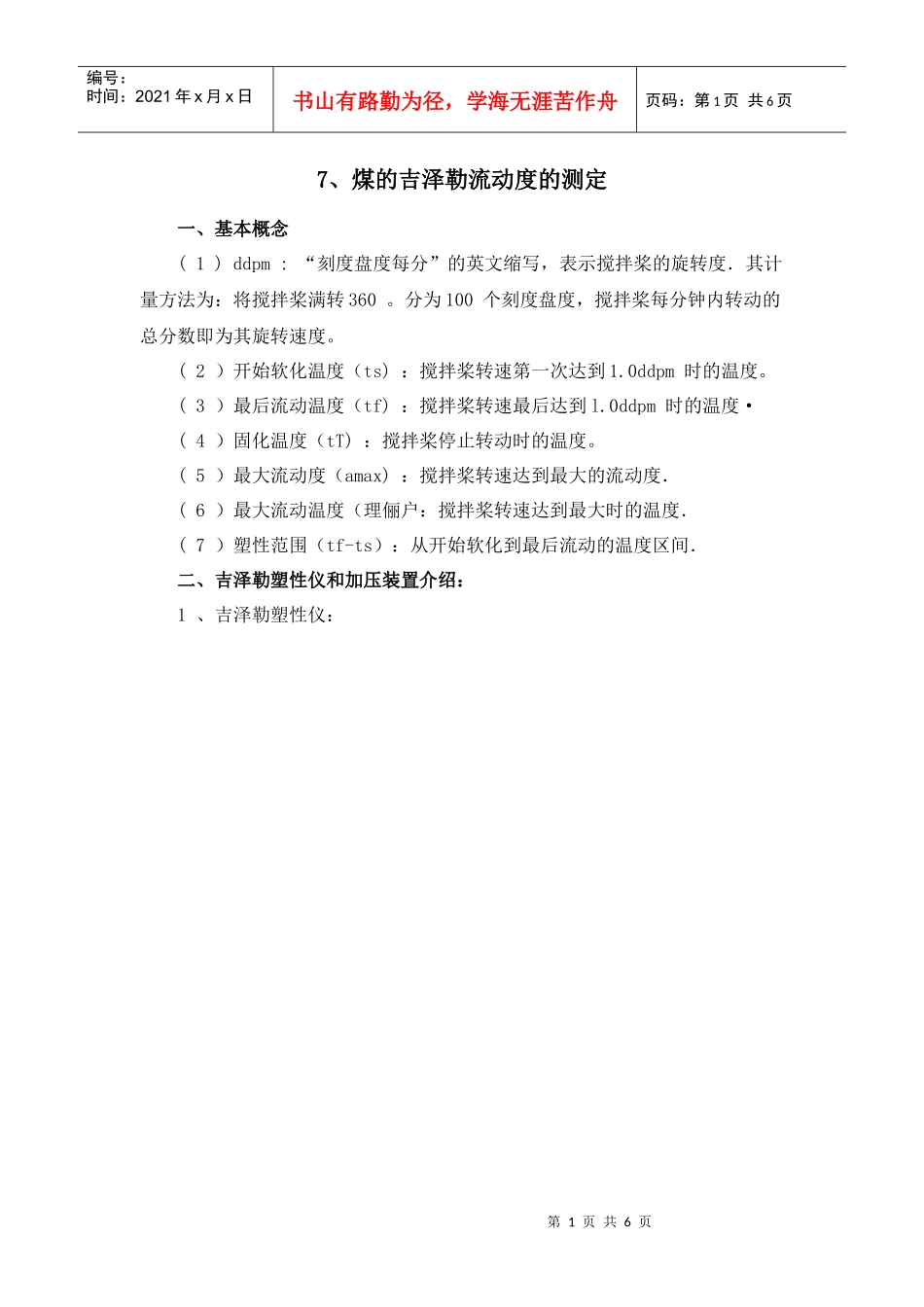

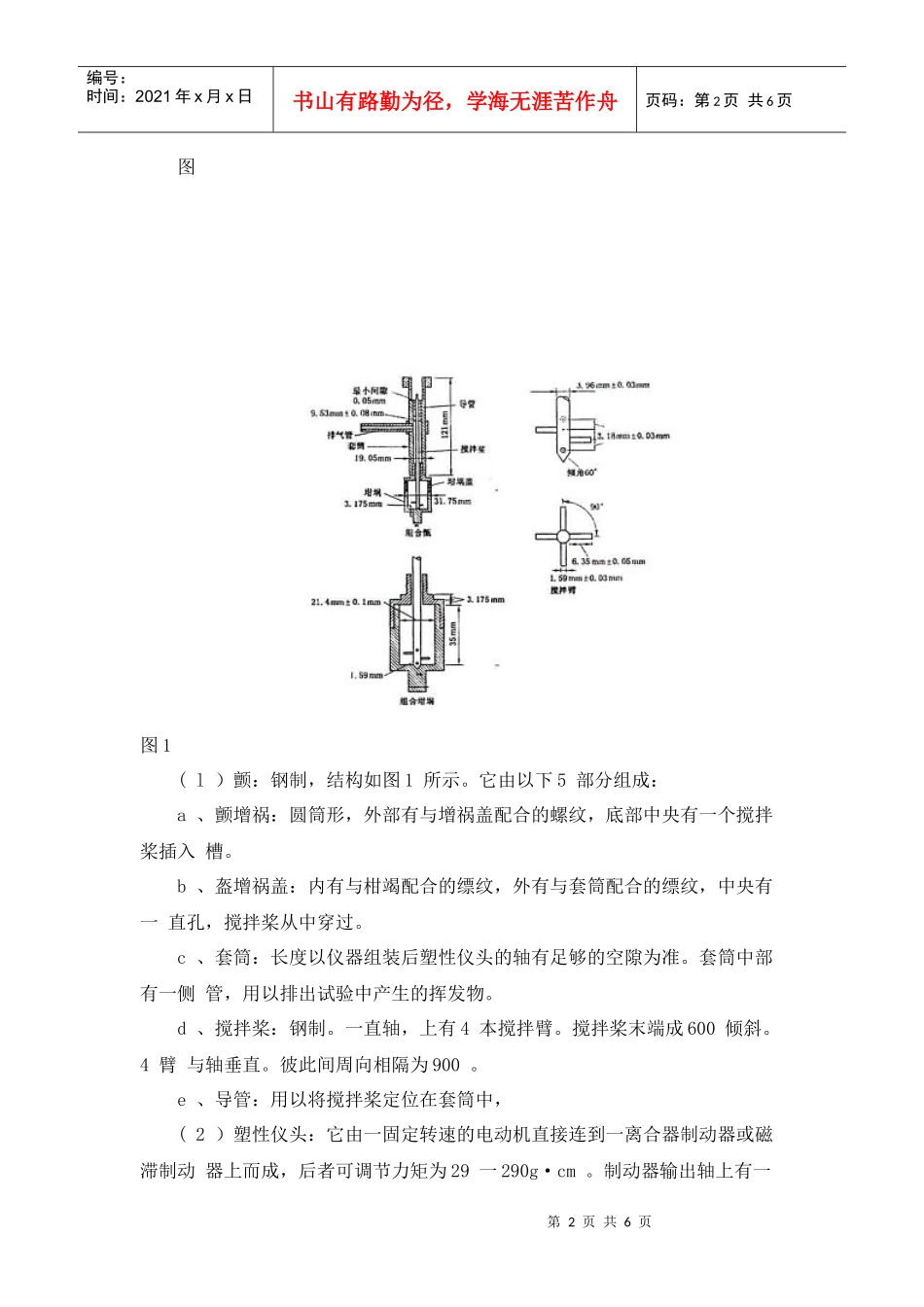

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页7、煤的吉泽勒流动度的测定一、基本概念(1)ddpm:“刻度盘度每分”的英文缩写，表示搅拌桨的旋转度．其计量方法为：将搅拌桨满转360。分为100个刻度盘度，搅拌桨每分钟内转动的总分数即为其旋转速度。(2）开始软化温度（ts)：搅拌桨转速第一次达到1.0ddpm时的温度。(3）最后流动温度（tf)：搅拌桨转速最后达到l.0ddpm时的温度·(4）固化温度（tT)：搅拌桨停止转动时的温度。(5）最大流动度（amax)：搅拌桨转速达到最大的流动度．(6）最大流动温度（理俪户：搅拌桨转速达到最大时的温度．(7）塑性范围（tf-ts）：从开始软化到最后流动的温度区间．二、吉泽勒塑性仪和加压装置介绍：1、吉泽勒塑性仪：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页图图1(l）颤：钢制，结构如图1所示。它由以下5部分组成：a、颤增祸：圆筒形，外部有与增祸盖配合的螺纹，底部中央有一个搅拌桨插入槽。b、盔增祸盖：内有与柑竭配合的缥纹，外有与套筒配合的缥纹，中央有一直孔，搅拌桨从中穿过。c、套筒：长度以仪器组装后塑性仪头的轴有足够的空隙为准。套筒中部有一侧管，用以排出试验中产生的挥发物。d、搅拌桨：钢制。一直轴，上有4本搅拌臂。搅拌桨末端成600倾斜。4臂与轴垂直。彼此间周向相隔为900。e、导管：用以将搅拌桨定位在套筒中，(2）塑性仪头：它由一固定转速的电动机直接连到一离合器制动器或磁滞制动器上而成，后者可调节力矩为29一290g·cm。制动器输出轴上有一第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页带刻度的转鼓，按3600分为100个分度刻度，转鼓每转l周或100分度，就由光电不池或其他方法控制的计数器记录一次。(3）加热炉：电加热炉，加热速度为（3.0士0.1）℃／min，且在300一550℃范围内任何瞬间的加热速度不能超过（3.0士0.1）℃／min。炉子的控温线路应定期检查并标准化．炉内有一焊锡（50％铅和50％锡组成）浴，浴内温度用热电偶测量。测量时，将热电偶装入一外径6.4mm的保护管中，保护管插入浴中至触入柑祸壁，电偶热接点高度与煤样中部高度一致，浴中有一搅拌器。图2所示。图22、加压装置：加压装置应使煤样在1Okg总负荷下均匀地填充到增祸中，且施压后带样增锅可容易地从加压装置中取出而不扰乱煤样。图3为一种静压装置。图4为一种动压装置，它由9kg静荷和1kg峪动荷构成，装煤样时，动荷从114.3mm高处落下12次．三、煤样制备(1）煤样按国家标准方法采取和制备。煤样采取后，先制粒度小于3mm的试验室煤样（约3.75kg).(2）将试验室煤样铺成薄层，在温度不超过50℃的试验室大气中干燥直至连续干燥1h质量损失不超过0.1％。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页(3）将达到空气干燥状态的煤样破碎到粒度小于850拜m．然后用二分器缩分出500g，将此样分为4份，取其1份逐级破碎法，破碎到粒度小于425um。(4）煤样l用密闭容器，存于冰箱的冷藏室或惰性气体中。煤样应在一日内测定，否则会变质或氧化四、测定步骤(1）将磁滞制动器调节到力矩为（101.6士5.1)g·cm。(2）取下加压装置静荷并将动荷升起，将增祸放入加压装置，将搅拌桨插入增锅．(3）将煤样充分混匀，从其不同部位取出5g煤样装入增祸中，用手指轻轻转动搅拌桨，使煤样填入搅拌臂下间隙中。(4）降下重荷，或者使10kg重荷在煤样上静压10min：或者使9kg静荷压在煤样上，并使Ikg动荷从l115mm高处落下12次．(5）取出柑锅，旋上柑塌盖，盖外旋上套筒，使搅拌桨位于定位导管中央．将组合好的断旋到塑性仪头上，并使搅拌桨顶端插入塑性仪头轴槽口中。(6）降下塑性仪头至柑祸底，浸入温度为300℃的熔融焊锡浴中75mm，将热电偶插入浴中．控制加热使增锅浸入浴中（10士2)min内浴温恢复到原来的温度，此后以（3.0士0.1）℃／min的速度加热。(7）当转鼓转速或电子感应器读数为1.0ddpm后，以1min间隔读取温度和刻度盘度数，直到搅拌桨停止转动。第5页共6页第4页共6页编号：时间：2021年...
