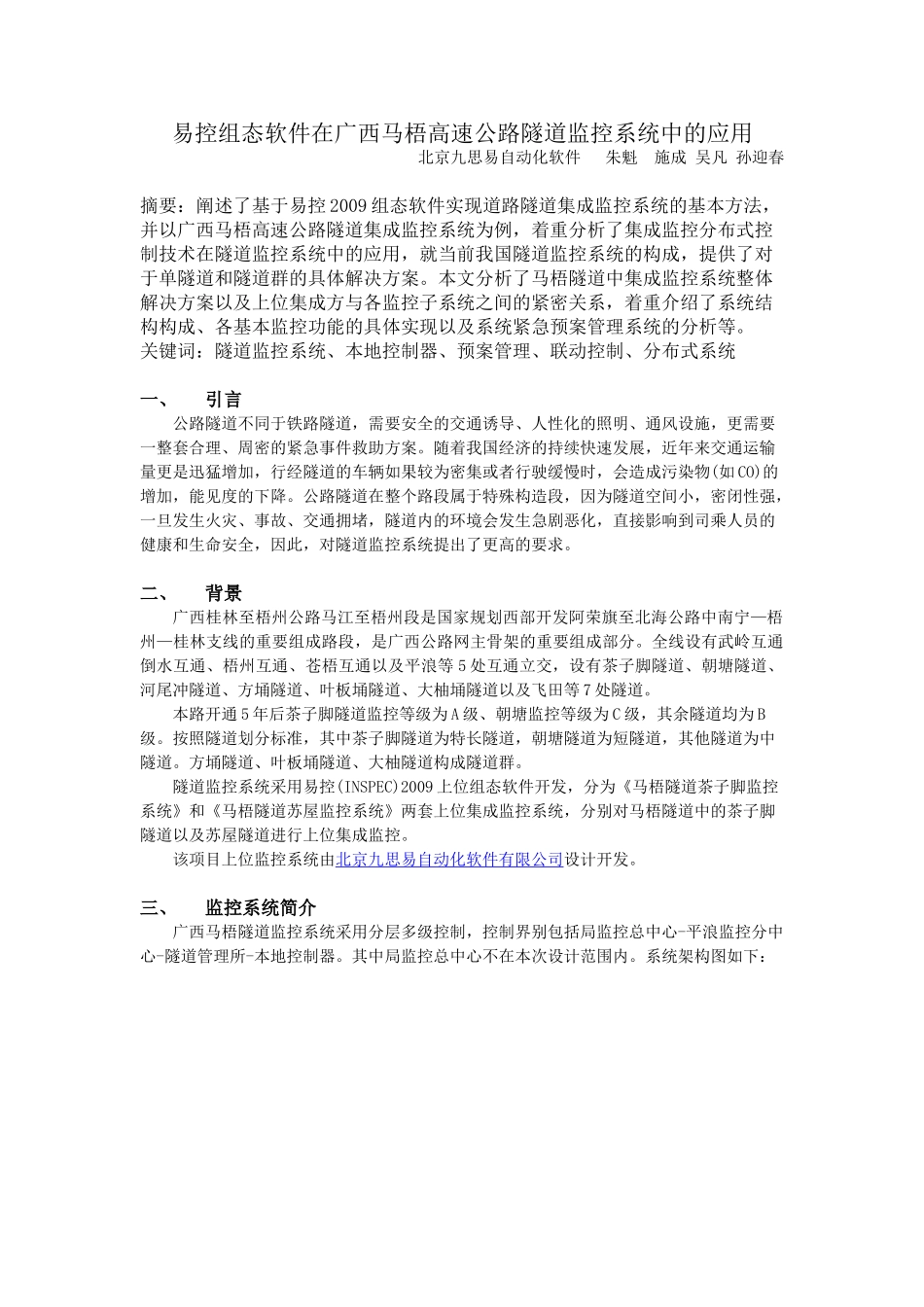

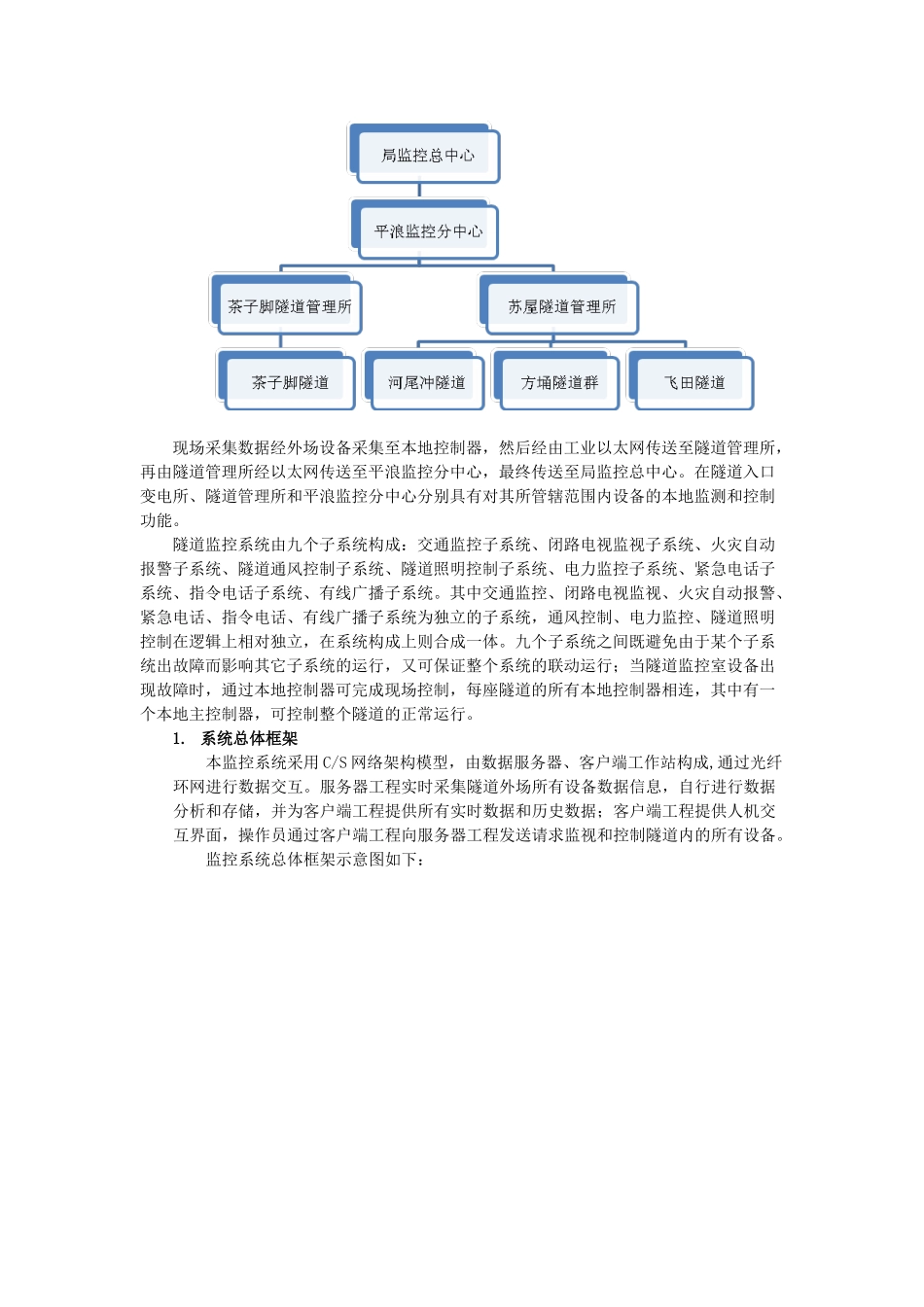

易控组态软件在广西马梧高速公路隧道监控系统中的应用北京九思易自动化软件朱魁施成吴凡孙迎春摘要：阐述了基于易控2009组态软件实现道路隧道集成监控系统的基本方法，并以广西马梧高速公路隧道集成监控系统为例，着重分析了集成监控分布式控制技术在隧道监控系统中的应用，就当前我国隧道监控系统的构成，提供了对于单隧道和隧道群的具体解决方案。本文分析了马梧隧道中集成监控系统整体解决方案以及上位集成方与各监控子系统之间的紧密关系，着重介绍了系统结构构成、各基本监控功能的具体实现以及系统紧急预案管理系统的分析等。关键词：隧道监控系统、本地控制器、预案管理、联动控制、分布式系统一、引言公路隧道不同于铁路隧道，需要安全的交通诱导、人性化的照明、通风设施，更需要一整套合理、周密的紧急事件救助方案。随着我国经济的持续快速发展，近年来交通运输量更是迅猛增加，行经隧道的车辆如果较为密集或者行驶缓慢时，会造成污染物(如CO)的增加，能见度的下降。公路隧道在整个路段属于特殊构造段，因为隧道空间小，密闭性强，一旦发生火灾、事故、交通拥堵，隧道内的环境会发生急剧恶化，直接影响到司乘人员的健康和生命安全，因此，对隧道监控系统提出了更高的要求。二、背景广西桂林至梧州公路马江至梧州段是国家规划西部开发阿荣旗至北海公路中南宁—梧州—桂林支线的重要组成路段，是广西公路网主骨架的重要组成部分。全线设有武岭互通倒水互通、梧州互通、苍梧互通以及平浪等5处互通立交，设有茶子脚隧道、朝塘隧道、河尾冲隧道、方埇隧道、叶板埇隧道、大柚埇隧道以及飞田等7处隧道。本路开通5年后茶子脚隧道监控等级为A级、朝塘监控等级为C级，其余隧道均为B级。按照隧道划分标准，其中茶子脚隧道为特长隧道，朝塘隧道为短隧道，其他隧道为中隧道。方埇隧道、叶板埇隧道、大柚隧道构成隧道群。隧道监控系统采用易控(INSPEC)2009上位组态软件开发，分为《马梧隧道茶子脚监控系统》和《马梧隧道苏屋监控系统》两套上位集成监控系统，分别对马梧隧道中的茶子脚隧道以及苏屋隧道进行上位集成监控。该项目上位监控系统由北京九思易自动化软件有限公司设计开发。三、监控系统简介广西马梧隧道监控系统采用分层多级控制，控制界别包括局监控总中心-平浪监控分中心-隧道管理所-本地控制器。其中局监控总中心不在本次设计范围内。系统架构图如下：现场采集数据经外场设备采集至本地控制器，然后经由工业以太网传送至隧道管理所，再由隧道管理所经以太网传送至平浪监控分中心，最终传送至局监控总中心。在隧道入口变电所、隧道管理所和平浪监控分中心分别具有对其所管辖范围内设备的本地监测和控制功能。隧道监控系统由九个子系统构成：交通监控子系统、闭路电视监视子系统、火灾自动报警子系统、隧道通风控制子系统、隧道照明控制子系统、电力监控子系统、紧急电话子系统、指令电话子系统、有线广播子系统。其中交通监控、闭路电视监视、火灾自动报警、紧急电话、指令电话、有线广播子系统为独立的子系统，通风控制、电力监控、隧道照明控制在逻辑上相对独立，在系统构成上则合成一体。九个子系统之间既避免由于某个子系统出故障而影响其它子系统的运行，又可保证整个系统的联动运行；当隧道监控室设备出现故障时，通过本地控制器可完成现场控制，每座隧道的所有本地控制器相连，其中有一个本地主控制器，可控制整个隧道的正常运行。1.系统总体框架本监控系统采用C/S网络架构模型，由数据服务器、客户端工作站构成,通过光纤环网进行数据交互。服务器工程实时采集隧道外场所有设备数据信息，自行进行数据分析和存储，并为客户端工程提供所有实时数据和历史数据；客户端工程提供人机交互界面，操作员通过客户端工程向服务器工程发送请求监视和控制隧道内的所有设备。监控系统总体框架示意图如下：系统中，包含数据服务器、视频服务器、工作站以及其他各独立子系统(消防子系统、电话子系统、CCTV子系统、网络子系统、电力子系统等)，实现对隧道内所有外场设备的实时数据采集和命令下发。2.系统运行模型本系统具体运行模型如下图：3.各集成监控子系统1>交通子系统交通监...
