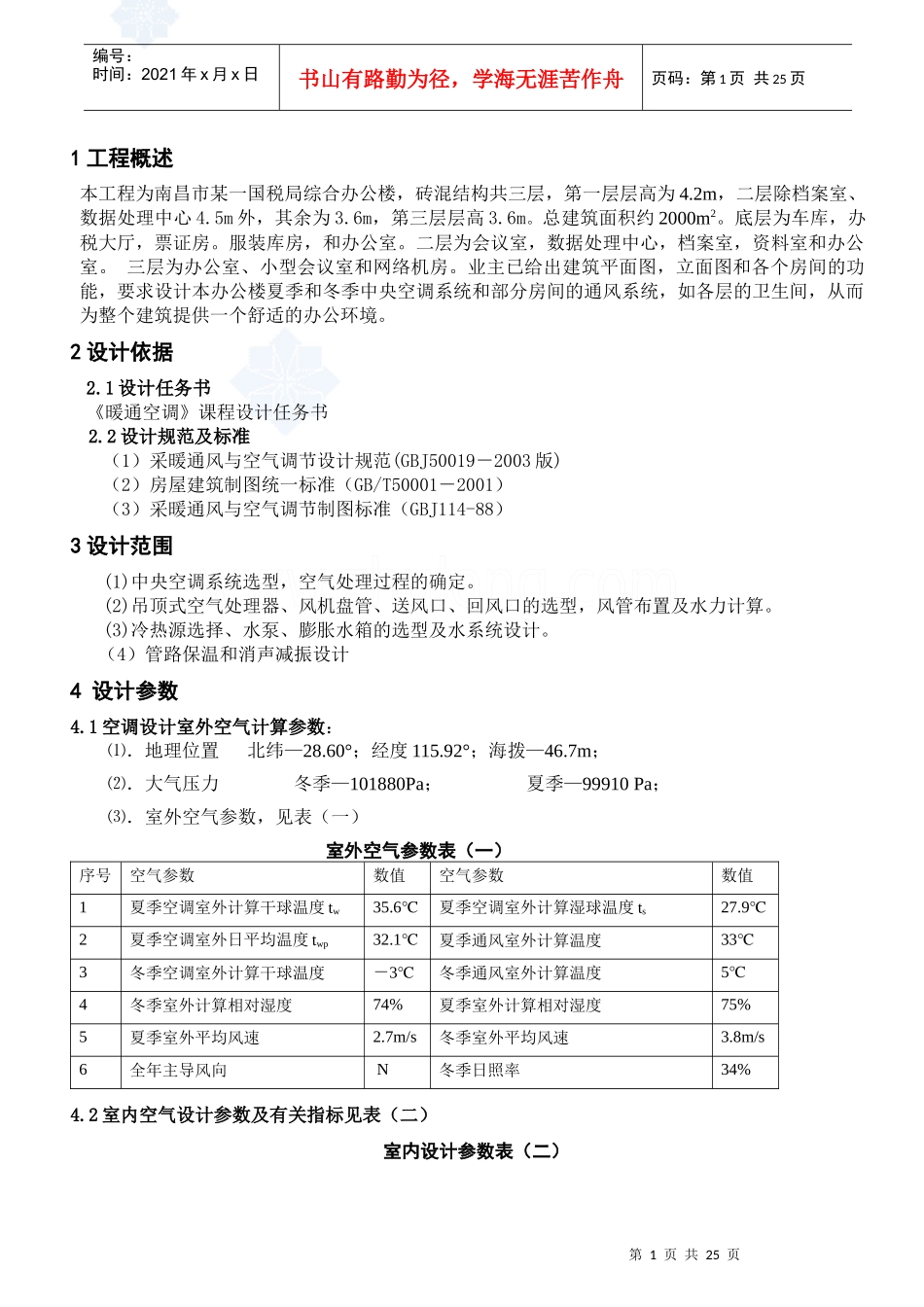

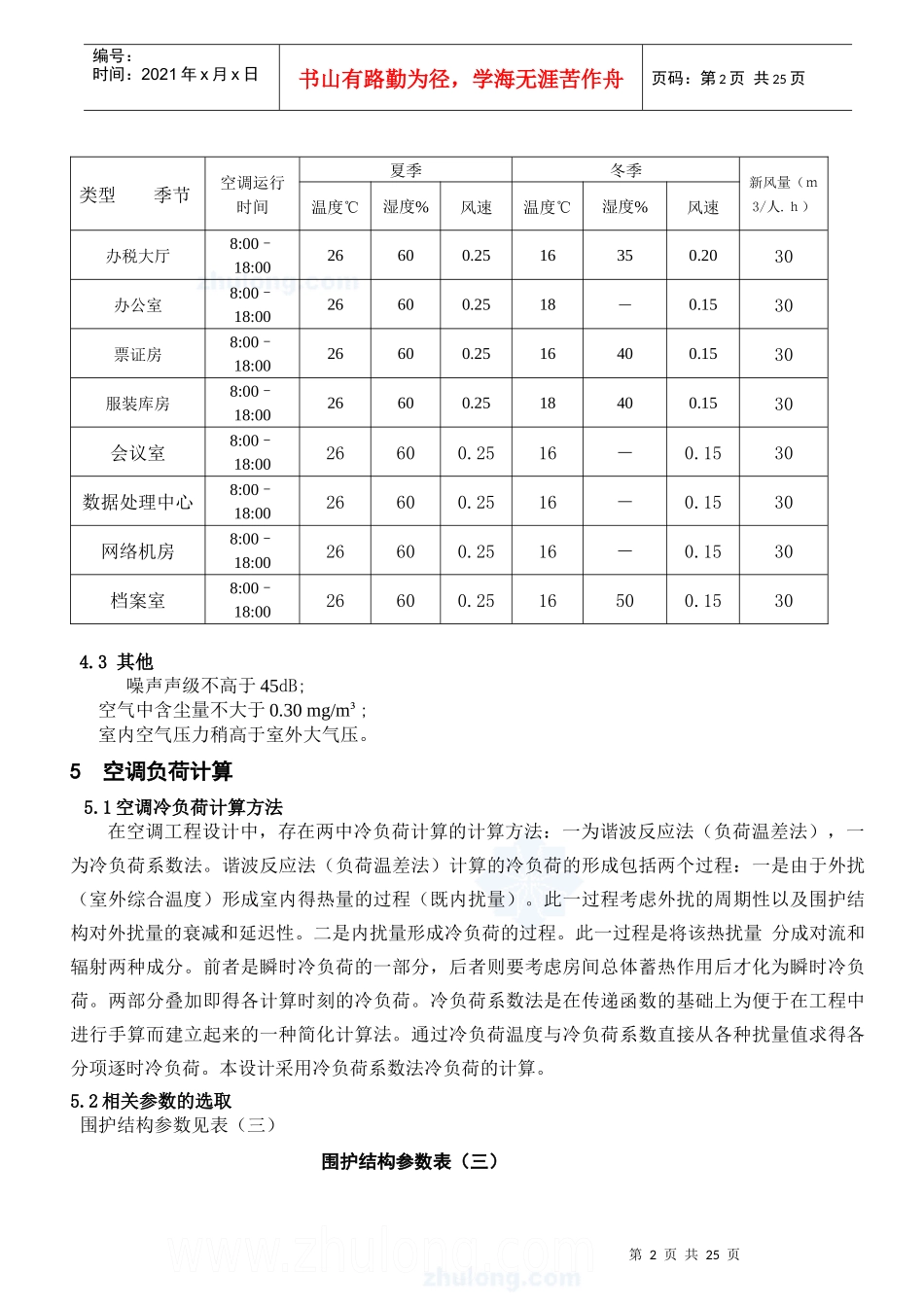

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页1工程概述本工程为南昌市某一国税局综合办公楼，砖混结构共三层，第一层层高为4.2m，二层除档案室、数据处理中心4.5m外，其余为3.6m，第三层层高3.6m。总建筑面积约2000m2。底层为车库，办税大厅，票证房。服装库房，和办公室。二层为会议室，数据处理中心，档案室，资料室和办公室。三层为办公室、小型会议室和网络机房。业主已给出建筑平面图，立面图和各个房间的功能，要求设计本办公楼夏季和冬季中央空调系统和部分房间的通风系统，如各层的卫生间，从而为整个建筑提供一个舒适的办公环境。2设计依据2.1设计任务书《暖通空调》课程设计任务书2.2设计规范及标准（1）采暖通风与空气调节设计规范(GBJ50019－2003版)（2）房屋建筑制图统一标准（GB/T50001－2001）（3）采暖通风与空气调节制图标准（GBJ114-88）3设计范围(1)中央空调系统选型，空气处理过程的确定。(2)吊顶式空气处理器、风机盘管、送风口、回风口的选型，风管布置及水力计算。(3)冷热源选择、水泵、膨胀水箱的选型及水系统设计。（4）管路保温和消声减振设计4设计参数4.1空调设计室外空气计算参数：⑴．地理位置北纬—28.60°；经度115.92°；海拨—46.7m；⑵．大气压力冬季—101880Pa；夏季—99910Pa；⑶．室外空气参数，见表（一）室外空气参数表（一）序号空气参数数值空气参数数值1夏季空调室外计算干球温度tw35.6℃夏季空调室外计算湿球温度ts27.9℃2夏季空调室外日平均温度twp32.1℃夏季通风室外计算温度33℃3冬季空调室外计算干球温度－3℃冬季通风室外计算温度5℃4冬季室外计算相对湿度74%夏季室外计算相对湿度75%5夏季室外平均风速2.7m/s冬季室外平均风速3.8m/s6全年主导风向N冬季日照率34%4.2室内空气设计参数及有关指标见表（二）室内设计参数表（二）第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页类型季节空调运行时间夏季冬季新风量（ｍ3/人.ｈ）温度℃湿度%风速温度℃湿度%风速办税大厅8:00–18:0026600.2516350.2030办公室8:00–18:0026600.2518－0.1530票证房8:00–18:0026600.2516400.1530服装库房8:00–18:0026600.2518400.1530会议室8:00–18:0026600.2516－0.1530数据处理中心8:00–18:0026600.2516－0.1530网络机房8:00–18:0026600.2516－0.1530档案室8:00–18:0026600.2516500.15304.3其他噪声声级不高于45dB;空气中含尘量不大于0.30mg/m³;室内空气压力稍高于室外大气压。5空调负荷计算5.1空调冷负荷计算方法在空调工程设计中，存在两中冷负荷计算的计算方法：一为谐波反应法（负荷温差法），一为冷负荷系数法。谐波反应法（负荷温差法）计算的冷负荷的形成包括两个过程：一是由于外扰（室外综合温度）形成室内得热量的过程（既内扰量）。此一过程考虑外扰的周期性以及围护结构对外扰量的衰减和延迟性。二是内扰量形成冷负荷的过程。此一过程是将该热扰量分成对流和辐射两种成分。前者是瞬时冷负荷的一部分，后者则要考虑房间总体蓄热作用后才化为瞬时冷负荷。两部分叠加即得各计算时刻的冷负荷。冷负荷系数法是在传递函数的基础上为便于在工程中进行手算而建立起来的一种简化计算法。通过冷负荷温度与冷负荷系数直接从各种扰量值求得各分项逐时冷负荷。本设计采用冷负荷系数法冷负荷的计算。5.2相关参数的选取围护结构参数见表（三）围护结构参数表（三）第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页结构类型类型传热系数外墙1外水泥砂浆，2砖墙，3内白灰粉刷。厚度370mmII型墙1.50外窗单层透明玻璃（3mm）5.9外门单层3mm玻璃木门，结构修正0.72.00内墙内外抹面(各20mm)加一砖黏土实心砖(240mm)总厚度280mmIII型墙1.97屋顶加气混凝土保温屋面厚度200mm0.49其它的冷负荷相关参数见表（四）其它冷负荷相关参数表（四）房间名称人员照明设备散热W/m2劳动强度群集系数类型功率W/m2办公室极轻0.93暗装荧光灯,灯罩有孔25电脑办税大厅极轻0.89明装荧光灯,灯罩有孔25电脑公议室极轻0.93暗装荧光灯,...
