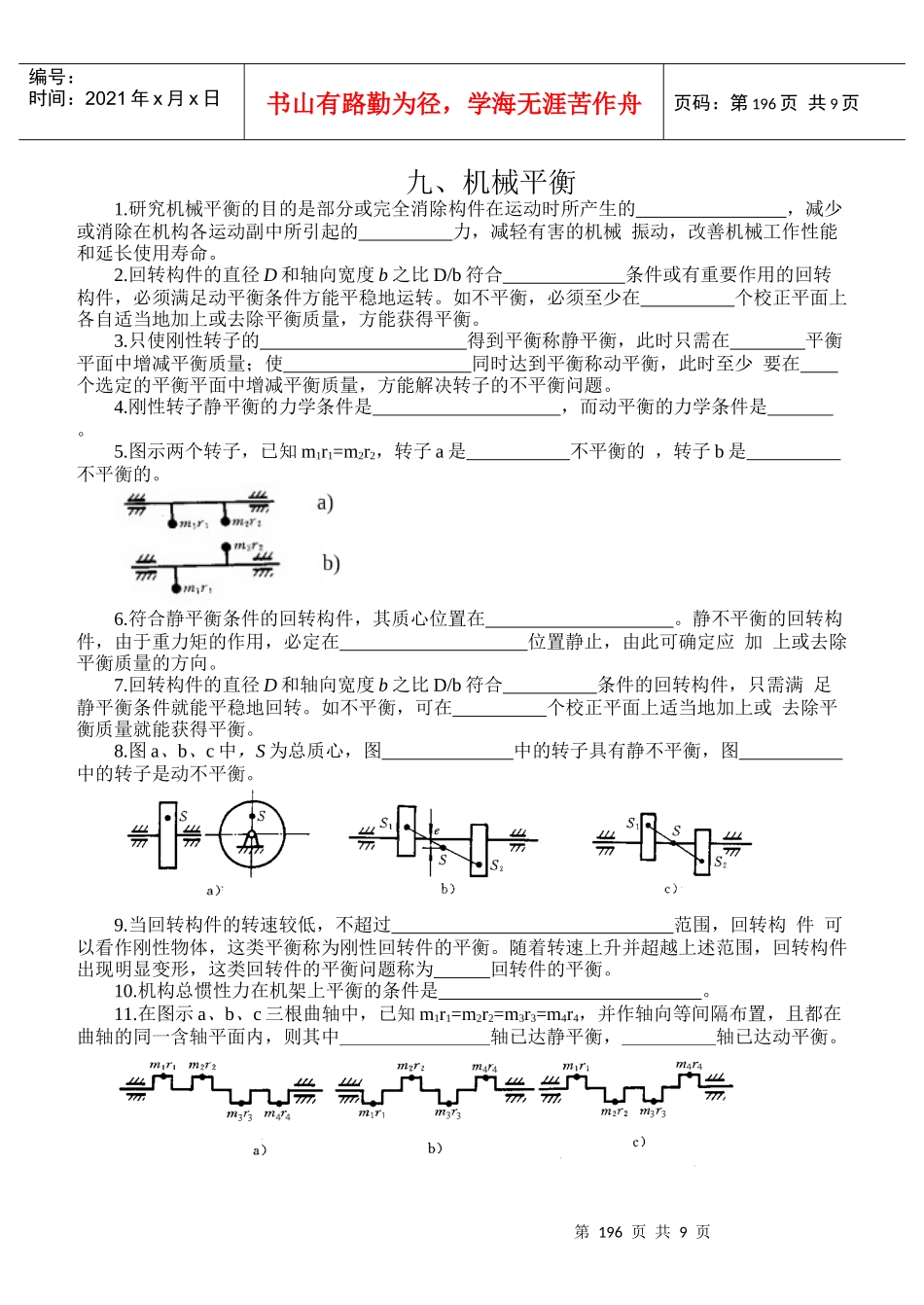

第196页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第196页共9页九、机械平衡1.研究机械平衡的目的是部分或完全消除构件在运动时所产生的，减少或消除在机构各运动副中所引起的力，减轻有害的机械振动，改善机械工作性能和延长使用寿命。2.回转构件的直径D和轴向宽度b之比D/b符合条件或有重要作用的回转构件，必须满足动平衡条件方能平稳地运转。如不平衡，必须至少在个校正平面上各自适当地加上或去除平衡质量，方能获得平衡。3.只使刚性转子的得到平衡称静平衡，此时只需在平衡平面中增减平衡质量；使同时达到平衡称动平衡，此时至少要在个选定的平衡平面中增减平衡质量，方能解决转子的不平衡问题。4.刚性转子静平衡的力学条件是，而动平衡的力学条件是。5.图示两个转子，已知m1r1=m2r2，转子a是不平衡的，转子b是不平衡的。6.符合静平衡条件的回转构件，其质心位置在。静不平衡的回转构件，由于重力矩的作用，必定在位置静止，由此可确定应加上或去除平衡质量的方向。7.回转构件的直径D和轴向宽度b之比D/b符合条件的回转构件，只需满足静平衡条件就能平稳地回转。如不平衡，可在个校正平面上适当地加上或去除平衡质量就能获得平衡。8.图a、b、c中，S为总质心，图中的转子具有静不平衡，图中的转子是动不平衡。9.当回转构件的转速较低，不超过范围，回转构件可以看作刚性物体，这类平衡称为刚性回转件的平衡。随着转速上升并超越上述范围，回转构件出现明显变形，这类回转件的平衡问题称为回转件的平衡。10.机构总惯性力在机架上平衡的条件是。11.在图示a、b、c三根曲轴中，已知m1r1=m2r2=m3r3=m4r4，并作轴向等间隔布置，且都在曲轴的同一含轴平面内，则其中轴已达静平衡，轴已达动平衡。第197页共9页第196页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第197页共9页12.对于绕固定轴回转的构件，可以采用的方法使构件上所有质量的惯性力形成平衡力系，达到回转构件的平衡。若机构中存在作往复运动或平面复合运动的构件应采用方法，方能使作用于机架上的总惯性力得到平衡。13.对于绕固定轴回转的构件，可以采用的方法使构件上所有质量的惯性力形成平衡力系，达到回转构件的平衡。若机构中存在作往复运动或平面复合运动的构件应采用方法，方能使作用于机架上的总惯性力得到平衡。14.若刚性转子满足动平衡条件，这时我们可以说该转子也满足静平衡条件。()不论刚性回转体上有多少个平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。－－－()16.设计形体不对称的回转构件，虽已进行精确的平衡计算，但在制造过程中仍需安排平衡校正工序。－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－()17.经过动平衡校正的刚性转子，任一回转面内仍可能存在偏心质量。－－－－－－－－－－－－－－－－－－－－－－－－－()19.为了完全平衡四杆铰链机构的总惯性力，可以采用在AB杆和CD杆上各自加上平衡质量m'和m¿来达到。平衡质量的位置和大小应通过计算求得。－－－－－－－－－－－－()题19图题24图20.通常提到连杆机构惯性力平衡是指使连杆机构与机架相联接的各个运动副内动反力全为零，从而减小或消除机架的振动。－－－－－－－－－－－－－()21.作往复运动或平面复合运动的构件可以采用附加平衡质量的方法使它的惯性力在构件内部得到平衡。－－－－－－－－－－－－－－()22.若机构中存在作往复运动或平面复合运动的构件，则不论如何调整质量分布仍不可能消除运动副中的动压力。－－－－－－－－－－－－－－－()23.绕定轴摆动且质心与摆动轴线不重合的构件，可在其上加减平衡质量来达到惯性力系平衡的目的。－－－－－－－－－－－－－－－－－－－－－－－－－－（）24.为了完全平衡四杆铰链机构ABCD的总惯性力，可以采用在原机构上附加另一四杆铰链机构AB’C’D来达到。条件是lAB=lAB’，lBC=lBC’lCD=lCD’，各杆件质量分布和大小相同。－－()25.图示一行星轮系传动装置。设该装置中各零件的材料均匀，制造精确，安装正确，则该装置绕AB轴线回转时是处于状态。A)静...
