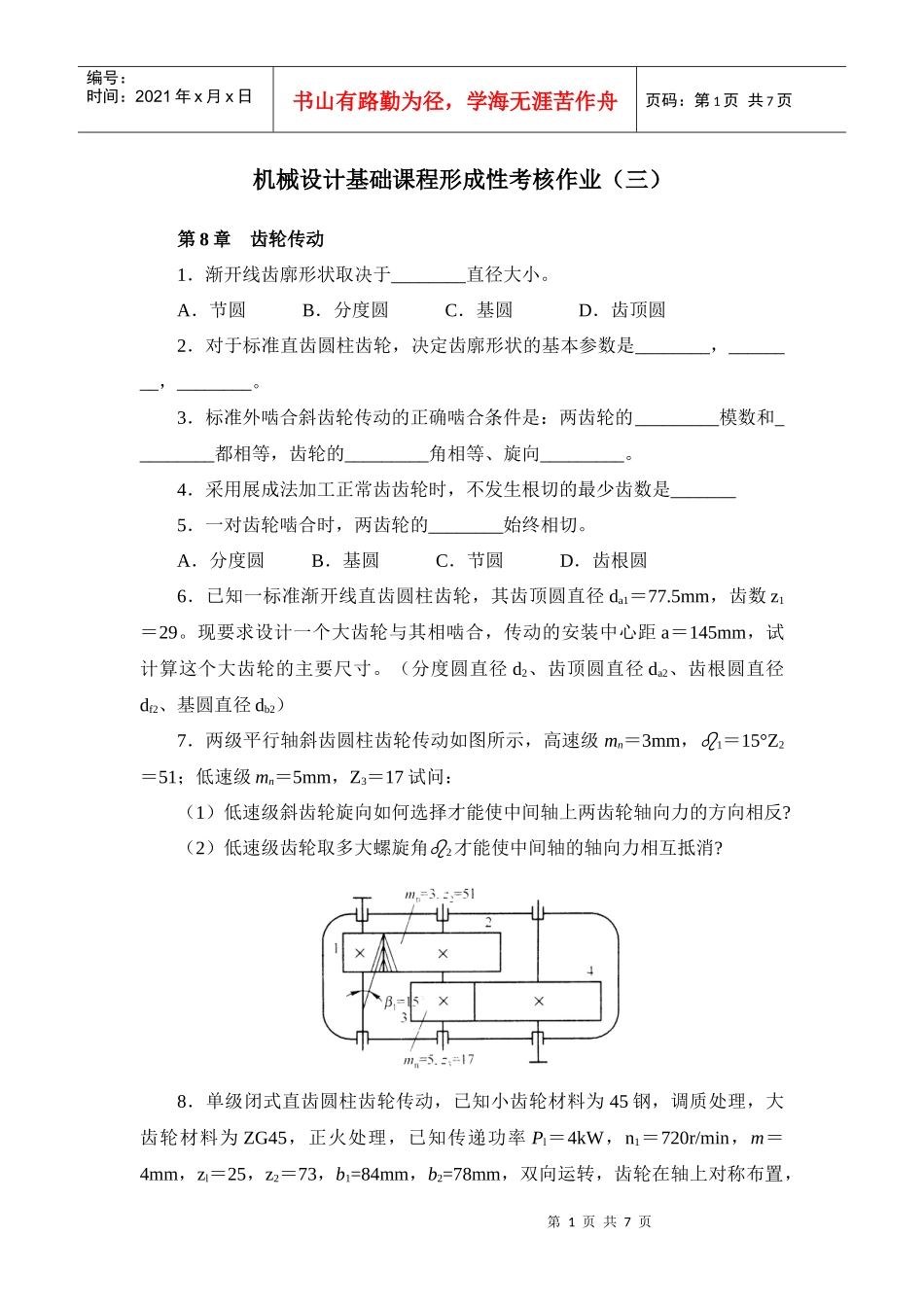

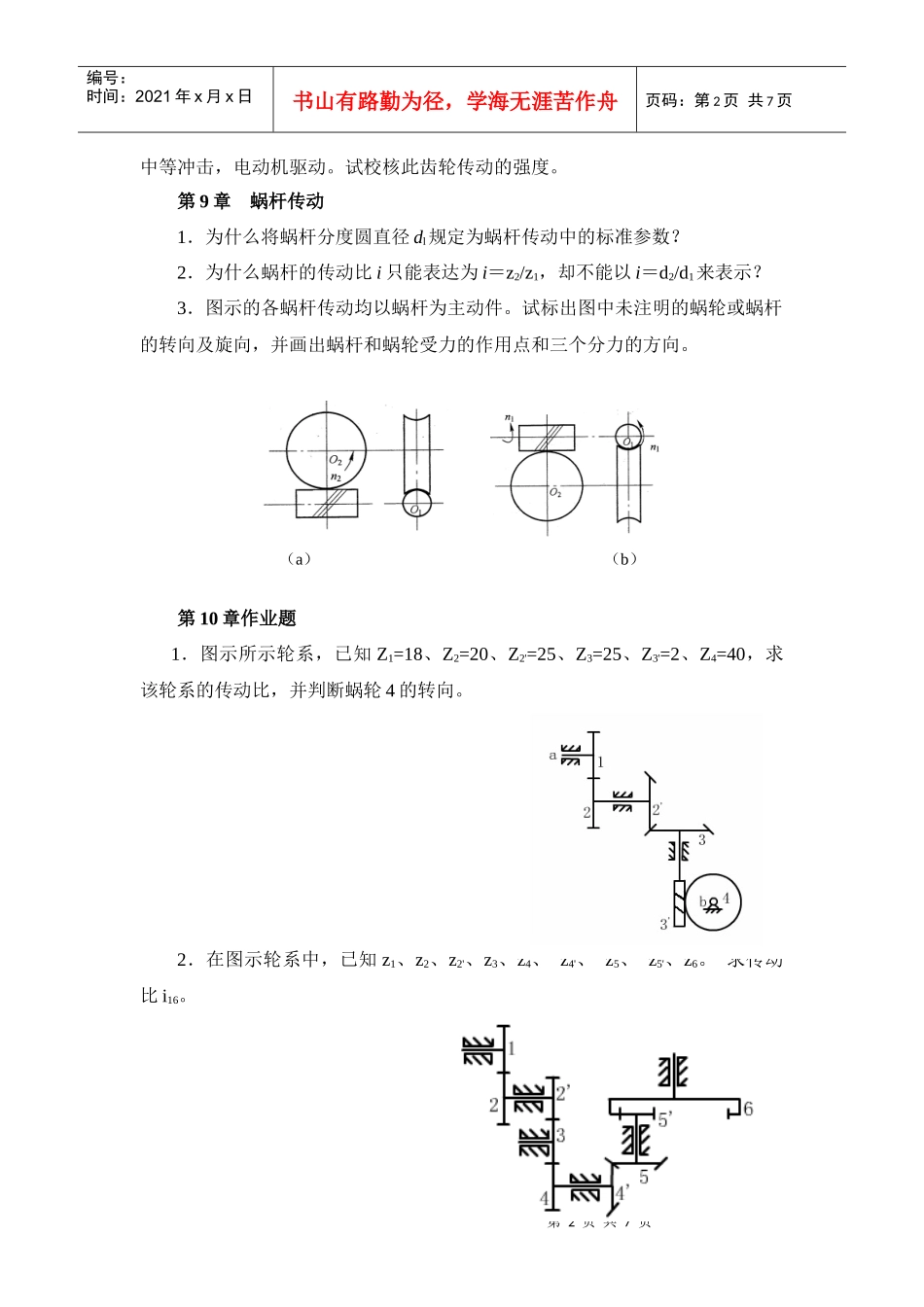

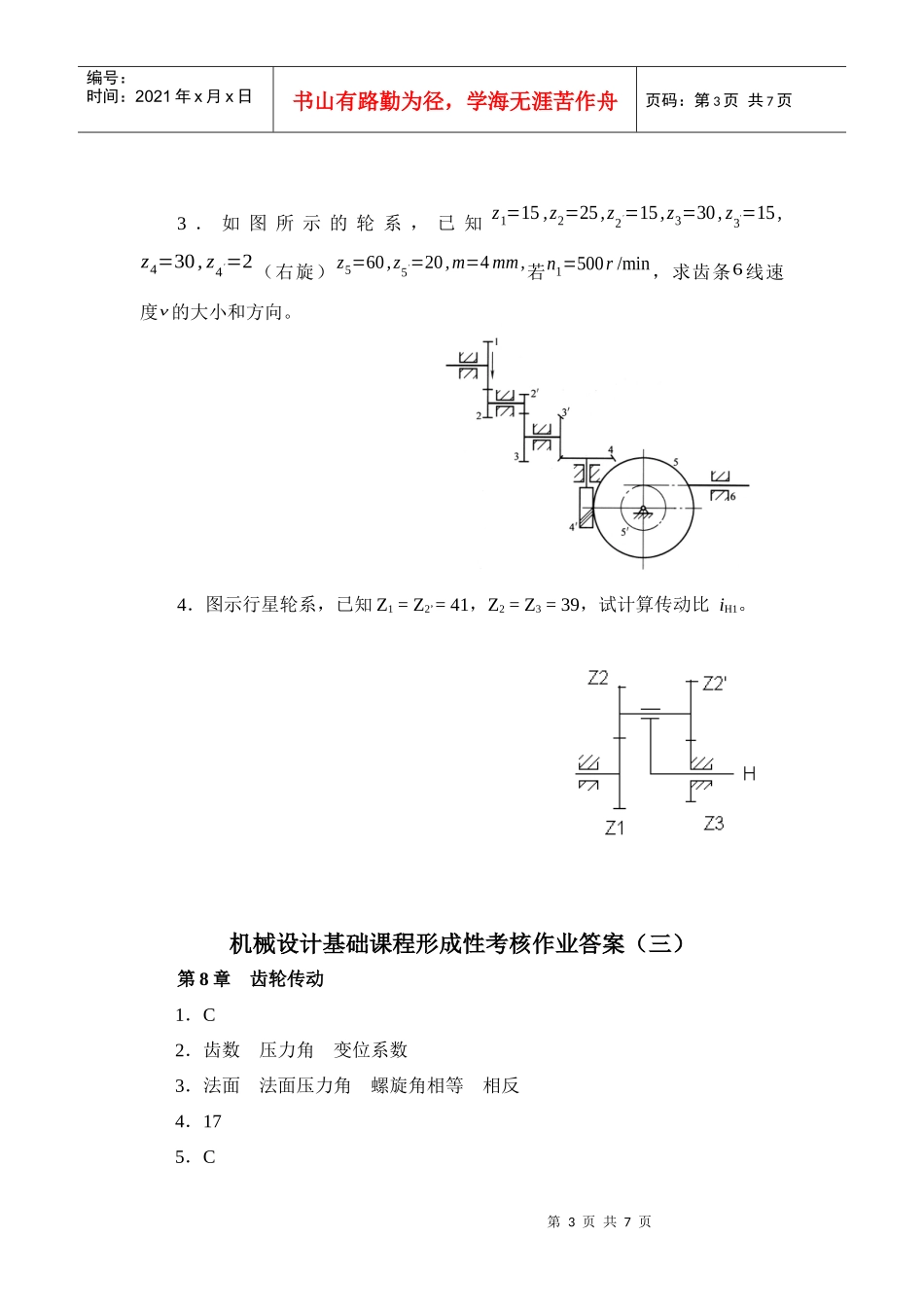

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页机械设计基础课程形成性考核作业（三）第8章齿轮传动1．渐开线齿廓形状取决于________直径大小。A．节圆B．分度圆C．基圆D．齿顶圆2．对于标准直齿圆柱齿轮，决定齿廓形状的基本参数是________，________，________。3．标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的_________模数和_________都相等，齿轮的_________角相等、旋向_________。4．采用展成法加工正常齿齿轮时，不发生根切的最少齿数是_______5．一对齿轮啮合时，两齿轮的________始终相切。A．分度圆B．基圆C．节圆D．齿根圆6．已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径da1＝77.5mm，齿数z1＝29。现要求设计一个大齿轮与其相啮合，传动的安装中心距a＝145mm，试计算这个大齿轮的主要尺寸。（分度圆直径d2、齿顶圆直径da2、齿根圆直径df2、基圆直径db2）7．两级平行轴斜齿圆柱齿轮传动如图所示，高速级mn＝3mm，1＝15°Z2＝51；低速级mn＝5mm，Z3＝17试问：（1）低速级斜齿轮旋向如何选择才能使中间轴上两齿轮轴向力的方向相反?（2）低速级齿轮取多大螺旋角2才能使中间轴的轴向力相互抵消?8．单级闭式直齿圆柱齿轮传动，已知小齿轮材料为45钢，调质处理，大齿轮材料为ZG45，正火处理，已知传递功率Pl＝4kW，n1＝720r/min，m＝4mm，zl＝25，z2＝73，b1=84mm，b2=78mm，双向运转，齿轮在轴上对称布置，第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页中等冲击，电动机驱动。试校核此齿轮传动的强度。第9章蜗杆传动1．为什么将蜗杆分度圆直径dl规定为蜗杆传动中的标准参数？2．为什么蜗杆的传动比i只能表达为i＝z2/z1，却不能以i＝d2/d1来表示？3．图示的各蜗杆传动均以蜗杆为主动件。试标出图中未注明的蜗轮或蜗杆的转向及旋向，并画出蜗杆和蜗轮受力的作用点和三个分力的方向。（a）（b）第10章作业题1．图示所示轮系，已知Z1=18、Z2=20、Z2'=25、Z3=25、Z3'=2、Z4=40，求该轮系的传动比，并判断蜗轮4的转向。2．在图示轮系中，已知z1、z2、z2'、z3、z4、z4'、z5、z5'、z6。求传动比i16。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页3．如图所示的轮系，已知z1=15,z2=25,z2'=15,z3=30,z3'=15,z4=30,z4'=2（右旋）z5=60,z5'=20,m=4mm,若n1=500r/min，求齿条6线速度v的大小和方向。4．图示行星轮系，已知Z1=Z2’=41，Z2=Z3=39，试计算传动比iH1。机械设计基础课程形成性考核作业答案（三）第8章齿轮传动1．C2．齿数压力角变位系数3．法面法面压力角螺旋角相等相反4．175．C第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页6．解：da1=(z1+2ha∗)m∴m=2.5mma=m(z1+z2)/2∴z2=87mmd2=mz2=2.5×87=217.5mmda2=(z2+2ha∗)m=222.5mmdf2=(z2−2ha∗−2c∗)m=211.25mmdb=d2cosα=204.38mm7．解：（1）低速级斜齿轮旋向为左旋，才能使中间轴上两齿轮轴向力相反。（2）Ft2tgβ1=Ft3tgβ2Ft2=2TIId2Ft3=2TIId32TIId2tgβ1=2TIId3tgβ2→tgβ1×cosβ1mn2Z2=tgβ2×cosβ2mn3Z3sinβ2=sinβ1×mn3Z3mn2Z2β2≈¿¿8.27°8．解：小齿选用45号钢，轮调质处理，查表硬度220HBS大齿轮ZG45硬度第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页180HBC查表得δFlim1=190MPaδFlim2=140MPaδHlim1=555MPaδHlim2=470MPa查表得：SH=1.1SF=1.4[σH]1=σHlin1SH=5551.1=504.5MPa[σH]2=σHlin2SH=4701.1=427.3MPa[σF]1=σFlin1SF=1901.4=135.7MPa[σF]2=σFlin2SF=1401.4=100MPa计算转矩：T1=9.55×106×4720=5.3×104N⋅mm由于原动机为电动机，中等冲击，对称布置，故得K=1.2由于是闭式齿轮，我们先较核齿面接触疲劳强度，我们按标准中心距进行较核：a=m(z1+z2)/2=196mmu=z2z1=7325=2.92∴σH=355√KT1(u+1)3ub2a2=221.7MPa¿¿（安全）下面，我们再较核齿根弯曲疲劳强度。查表得：YFS1=4.22YFS2=3.88 YFS1[σF]1z1>YFS2[σF]2z2第6页共7页第5页共7页...
