某市学院校区给水施工组织设计VIP免费

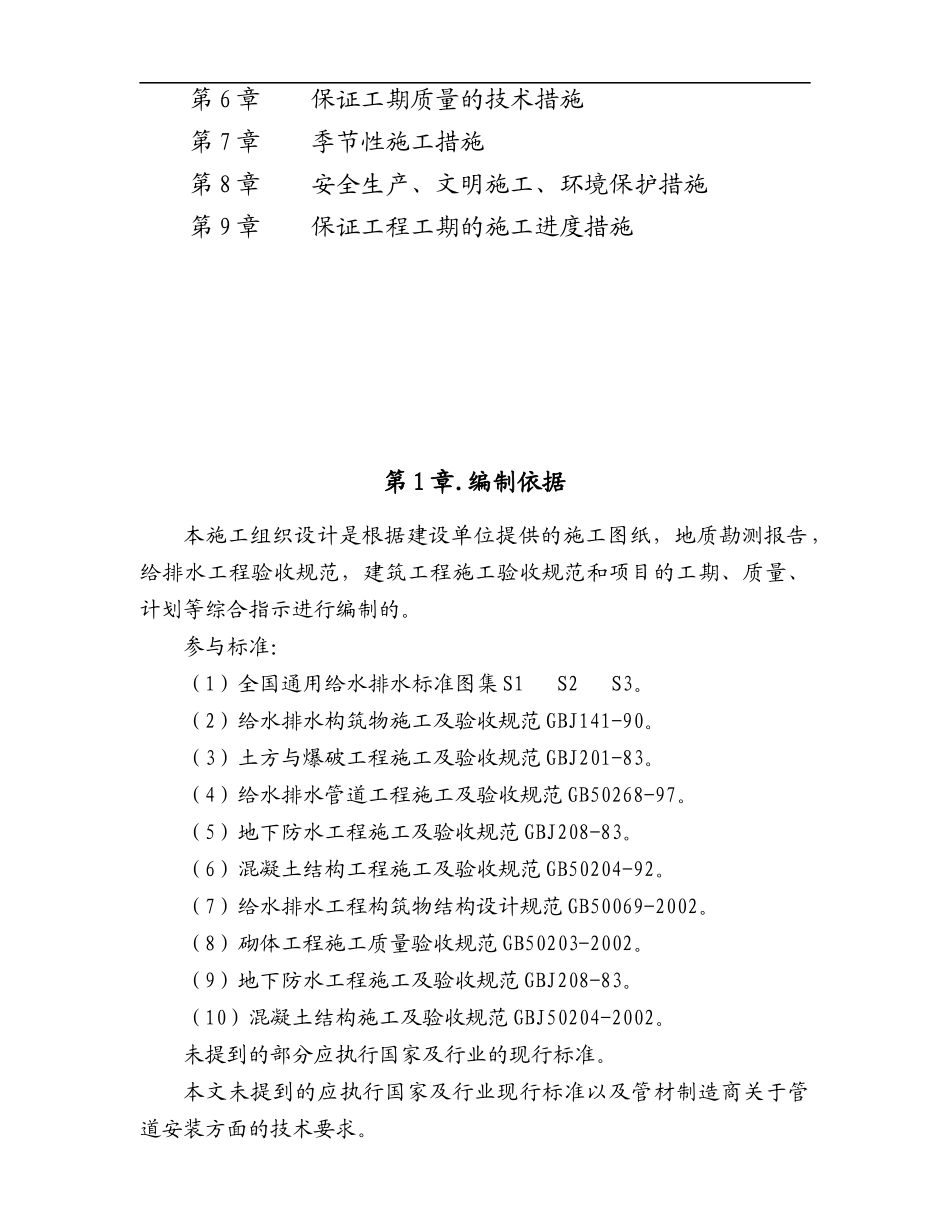

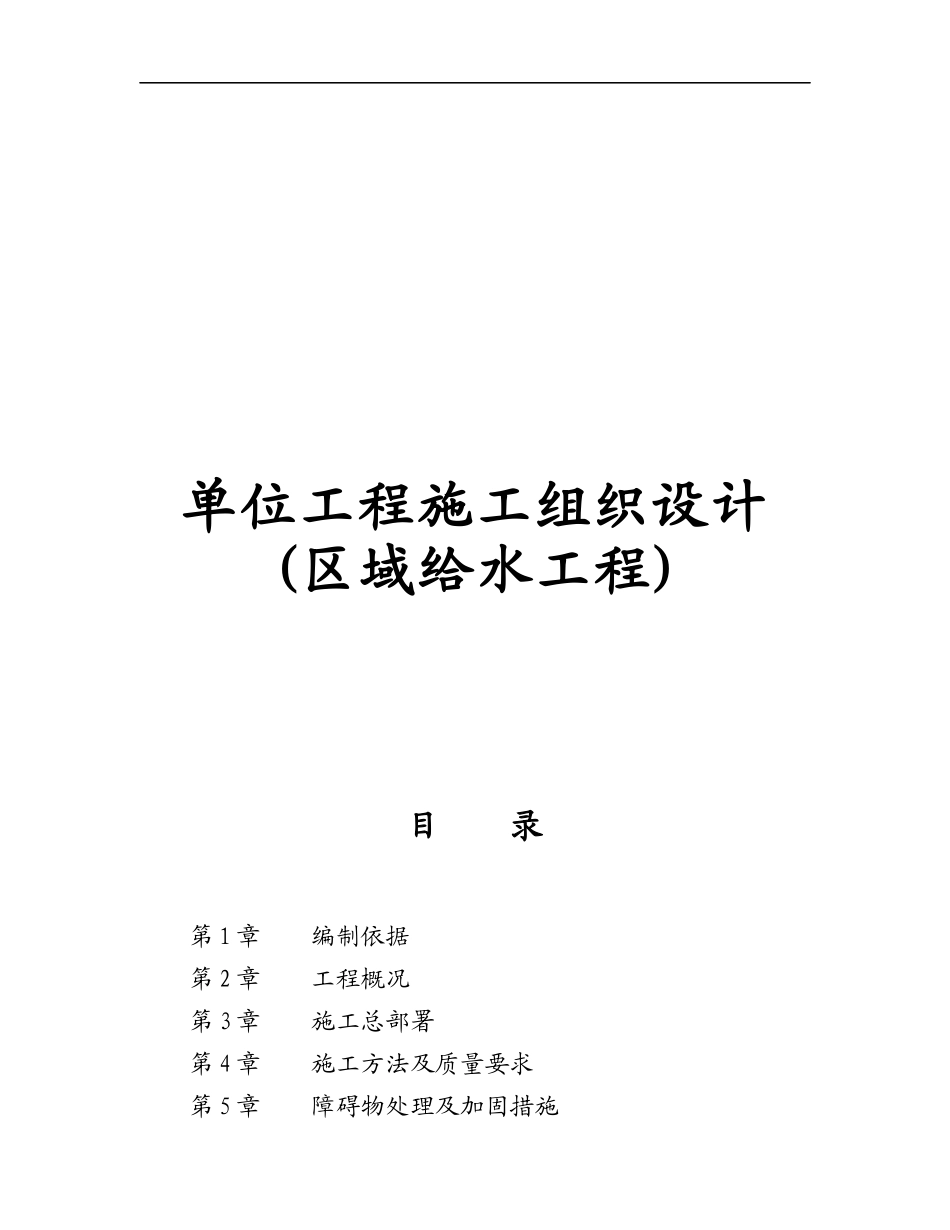

单位工程施工组织设计(区域给水工程)目录第1章编制依据第2章工程概况第3章施工总部署第4章施工方法及质量要求第5章障碍物处理及加固措施第6章保证工期质量的技术措施第7章季节性施工措施第8章安全生产、文明施工、环境保护措施第9章保证工程工期的施工进度措施第1章.编制依据本施工组织设计是根据建设单位提供的施工图纸，地质勘测报告，给排水工程验收规范，建筑工程施工验收规范和项目的工期、质量、计划等综合指示进行编制的。参与标准：（1）全国通用给水排水标准图集S1S2S3。（2）给水排水构筑物施工及验收规范GBJ141-90。（3）土方与爆破工程施工及验收规范GBJ201-83。（4）给水排水管道工程施工及验收规范GB50268-97。（5）地下防水工程施工及验收规范GBJ208-83。（6）混凝土结构工程施工及验收规范GB50204-92。（7）给水排水工程构筑物结构设计规范GB50069-2002。（8）砌体工程施工质量验收规范GB50203-2002。（9）地下防水工程施工及验收规范GBJ208-83。（10）混凝土结构施工及验收规范GBJ50204-2002。未提到的部分应执行国家及行业的现行标准。本文未提到的应执行国家及行业现行标准以及管材制造商关于管道安装方面的技术要求。第2章.工程概况2.1.工程概况市政府为本市学院的基础设施建设开展本工程。2.2.工程建设规模本工程为本市学院校区生活给水、消防给水管道工程，其中生活给水管道2235米，消防给水管道1870米，各种井室29座，消防水鹤1座。2.3.合同工作内容本合同的工作内容为学院校区生活给水、消防给水管道工程中的管道安装工程，包括施工场地准备；管槽的土方开挖及回填工程；管道、管件及设备的安装工程；各种井室的材料供货及施工；管道试压、冲洗、消毒及联合调试。文明施工及安全生产。管道、管件、法兰盘、阀门由施工单位负责。2.4.主要工程项目（1）DN100球墨铸铁管190米（2）DN150球墨铸铁管2235米（3）DN200球墨铸铁管1230米（4）DN250球墨铸铁管340米（5）DN300球墨铸铁管110米（6）各类井室：29座（7）消防水鹤1套（8）新旧管线碰头1处2.5.自然地质条件2.5.1、工程地质及水文地质工程区域内表层为耕土、杂填土，结构松散，含灰渣、砖块等建筑垃圾，其下部为性质不同的粉质粘土、粉土及砂类土，成分类型为冰水洪积地层结构及特征。该地区漫滩及阶地地段地下水类型为潜水型，波状平原地段地下水类型为承压型，埋深较深。2.5.2、现场及交通运输情况经现场勘察该标段交通情况良好便于材料运输及材料设备停置、堆放,具体情况详见施工平面图。第3章.施工总部署3.1.工程总目标3.1.1、工期目标：定于08年11月22日开工，08年12月22日竣工，总工期：30日历天。3.1.2、安全生产、文明施工目标：执行ISO14000环保标准，做到施工无污染、低噪音、不扰民。3.1.3、质量目标：严格贯彻执行ISO9001质量保证体系，建造精品工程，确保一次通过优良验收标准。工程创优质样板工程。3.1.4、成本管理目标：规范管理，精心施工，采用先进的施工工艺、新技术，力求降低成本。3.2.总体施工方案为按时完成施工任务，我单位将本工程分为2个施工段。段与段之间采用平行作业，各队内部采用流水作业。3.2.1、施工进度安排本工程计划工期为30天(08年11月22日-08年12月21日)3.2.2、施工顺序安排管线工程:①、工程概况：管线为球墨铸铁管铺设安装，承插接口，（T型接口），胶圈连接，钢管采用焊接和法兰连接。②、施工方案：全线分成2个施工段，同时施工。各段管线内的阀门、支墩根据实际情况安排施工。第一施工段:J2-J9，长度2235m。第二施工段：XJ5—XJ4，长度1870m。③、施工程序：现场勘察——施工准备——定点放线——布管——沟槽开挖——清理沟底——下管稳管——管道接口——管件阀门安装——支墩、井室砌筑——管道试压——管道冲洗消毒——清理现场、验收3.3.施工总体布置、施工准备及应急准备3.3.1、施工总体布置根据平面位置及高程情况，拟将暂设（办公室、材料仓库、休息室等）设置在XJ3位置。3.3.2、材料准备对进入现场的钢管、铸铁管、管件、胶圈、阀门等材料进行严格的检查，要求符合国家规定标准且具有出厂合格证，无合格证应进行二次检验，合格后方可使用。3.3.3、技...
