某危改项目基坑工程设计与施工方案VIP免费

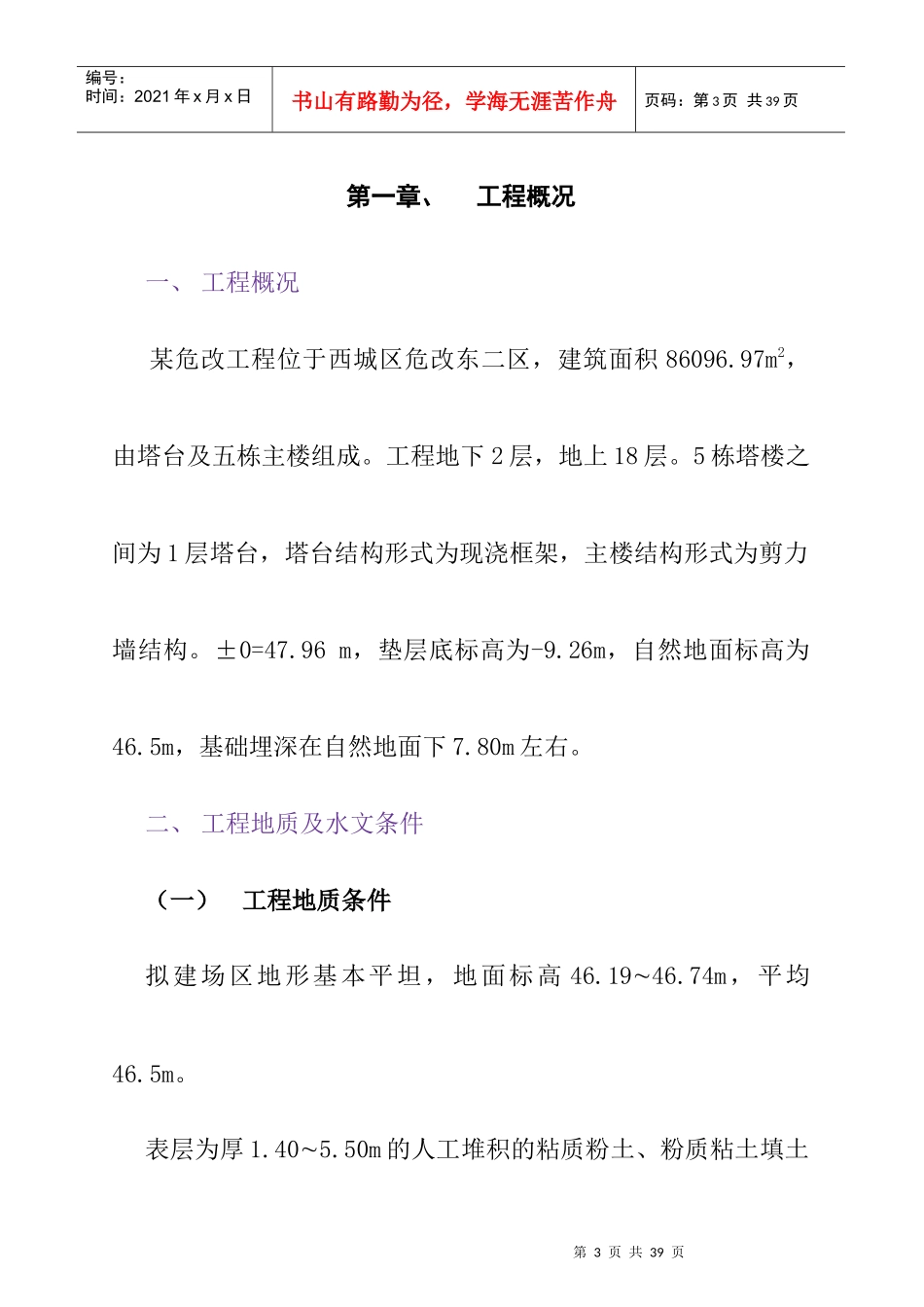

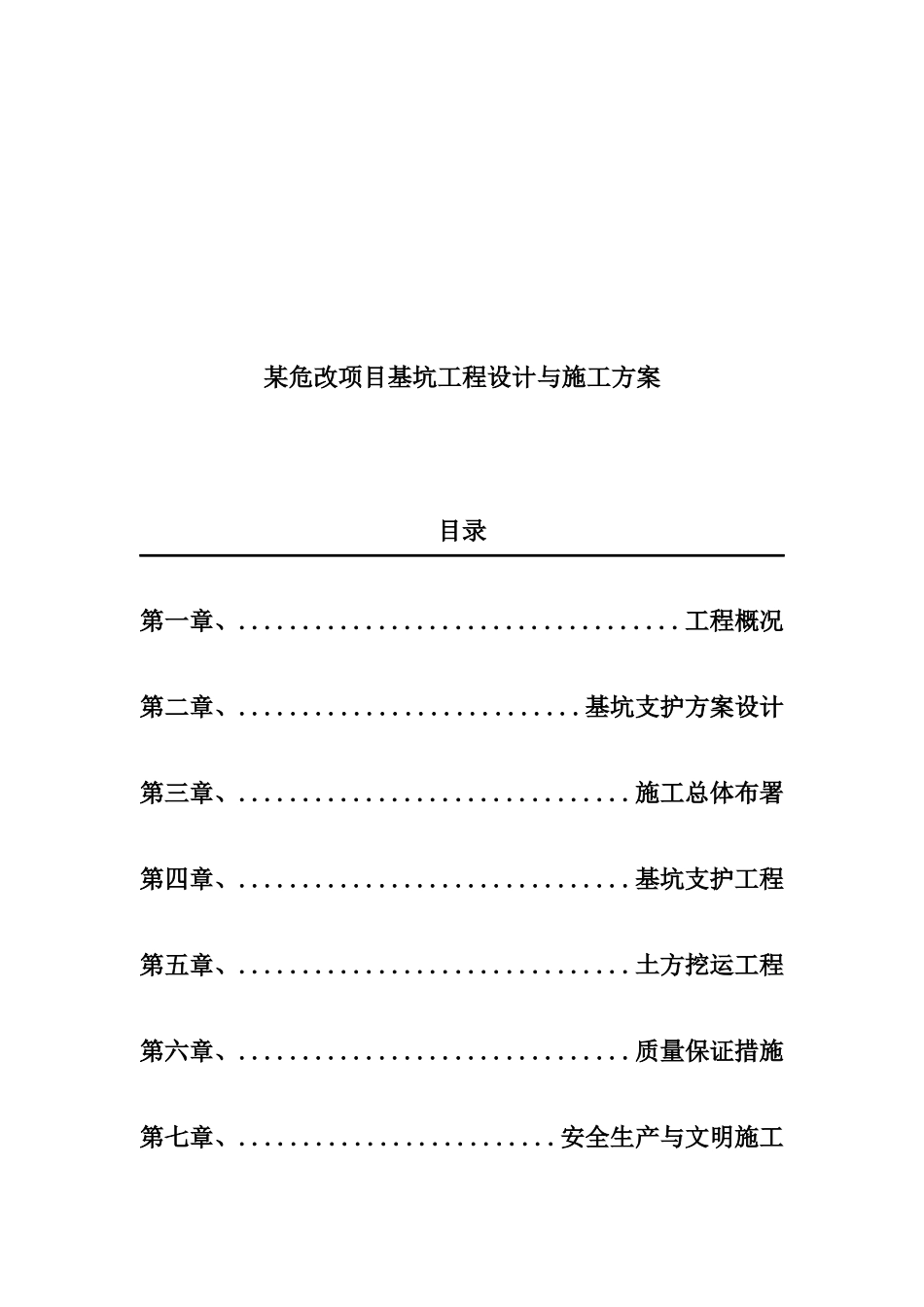

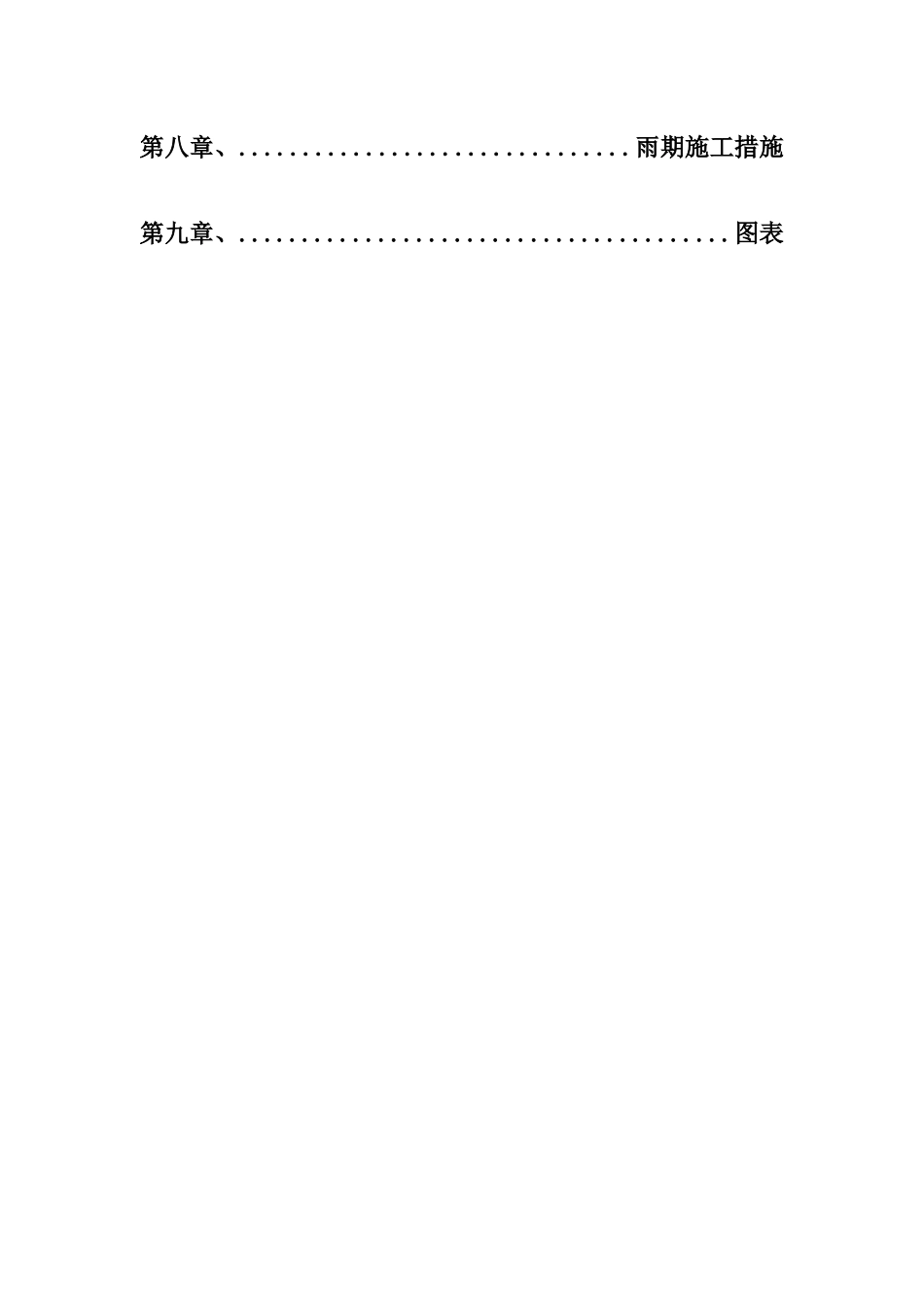

某危改项目基坑工程设计与施工方案目录第一章、...................................工程概况第二章、...........................基坑支护方案设计第三章、...............................施工总体布署第四章、...............................基坑支护工程第五章、...............................土方挖运工程第六章、...............................质量保证措施第七章、.........................安全生产与文明施工第八章、...............................雨期施工措施第九章、.......................................图表第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页第一章、工程概况一、工程概况某危改工程位于西城区危改东二区，建筑面积86096.97m2，由塔台及五栋主楼组成。工程地下2层，地上18层。5栋塔楼之间为1层塔台，塔台结构形式为现浇框架，主楼结构形式为剪力墙结构。±0=47.96m，垫层底标高为-9.26m，自然地面标高为46.5m，基础埋深在自然地面下7.80m左右。二、工程地质及水文条件（一）工程地质条件拟建场区地形基本平坦，地面标高46.1946.74m，平均46.5m。表层为厚1.405.50m的人工堆积的粘质粉土、粉质粘土填土第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页①层，碎石填土①1层，房渣土①2层；其下为新近沉积的粘质粉土、砂质粉土②层，粉质粘土、重粉质粘土②1层，夹粘土②2层；于标高39.9043.40m以下为细、粉砂③层，圆砾、卵石③1层，夹粉质粘土、粘质粉土③2层；于标高38.6040.27m以下为第四纪沉积的卵石、圆砾④层，细、中砂④1层；于标高30.9433.47m以下为粉质粘土、粘质粉土⑤层，粘质粉土、砂质粉土⑤1层；于标高29.5031.71m以下为卵石⑥层。（二）工程水文情况1998年1月上旬勘探时，实测钻孔内地下水（潜水）静止水位标高33.3733.70m(埋深12.8013.10m)。1959年为44.0045.00m；近35年最高地下水位标高为34.80m左右。拟第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页建场区地下水水质对混凝土结构无腐蚀性，但在干湿交替的情形下，水中的Cl-介质对钢筋混凝土结构中的钢筋有弱腐蚀性。第二章、基坑支护方案设计一、设计依据（一）本工程《岩土工程勘察报告》及设计图纸；（二）《建筑基坑支护技术规程》(JGJ120-99)；（三）《建筑地基与基础设计规范》（GBJ7-89）；（四）《混凝土结构设计规范》（GBJ7-89）。二、基坑支护方案的设计（一）基坑支护方案的设计1.护坡形式为确保边坡安全，并降低成本，采取1:0.1土钉墙支护，预留肥槽为0.8m。基坑支护平面图详见附图1，各剖面见附图第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页2、3。2.工程地质参数据该场地勘察报告，本工程场地标高计算时按±0.00考虑的土层厚度见图，计算时选出土层厚度及参数详见下表：序号土层名称层厚(m)粘聚力C(KPa)内摩擦角φ(0)重度γ(KN/M3)1人工填土4.02030202细砂3.0035203卵石8.0040203.结构内力计算：采用启明星基坑支护软件计算。1-1、2-2、3-3剖面围护结构计算书分别附表。4.综合计算结果，得出如下数据：（1）1-1护坡方案设计如下：第7页共39页第6页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共39页1）土钉设计参数序号名称设计参数1土钉墙放坡1:0.12土钉垂直间距1.5m3土钉水平间距1.5m4土钉倾角10°5土钉直径100mm6土钉水泥浆体强度20Mpa7土钉水泥浆配比W/C0.52）土钉主筋规格及长度：排数12345锚筋规格Ф20Ф20Ф20Ф20Ф20第8页共39页第7页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共39页锚筋长度(m)8.07.67.26.86.43）喷射砼:序号名称设计参数1设计强度C202水泥:砂:碎石：8880速凝剂1:2:2：0.03(重量比)3喷射厚度100mm4钢筋网Ф6.5@200mm×200mm，保护层为30～50mm，另外为保证坡顶稳定，在坡顶做1.5m的钢筋砼翻边5锚头土钉采取横向拉筋焊接连接（2）2-2土钉墙方案设计...
