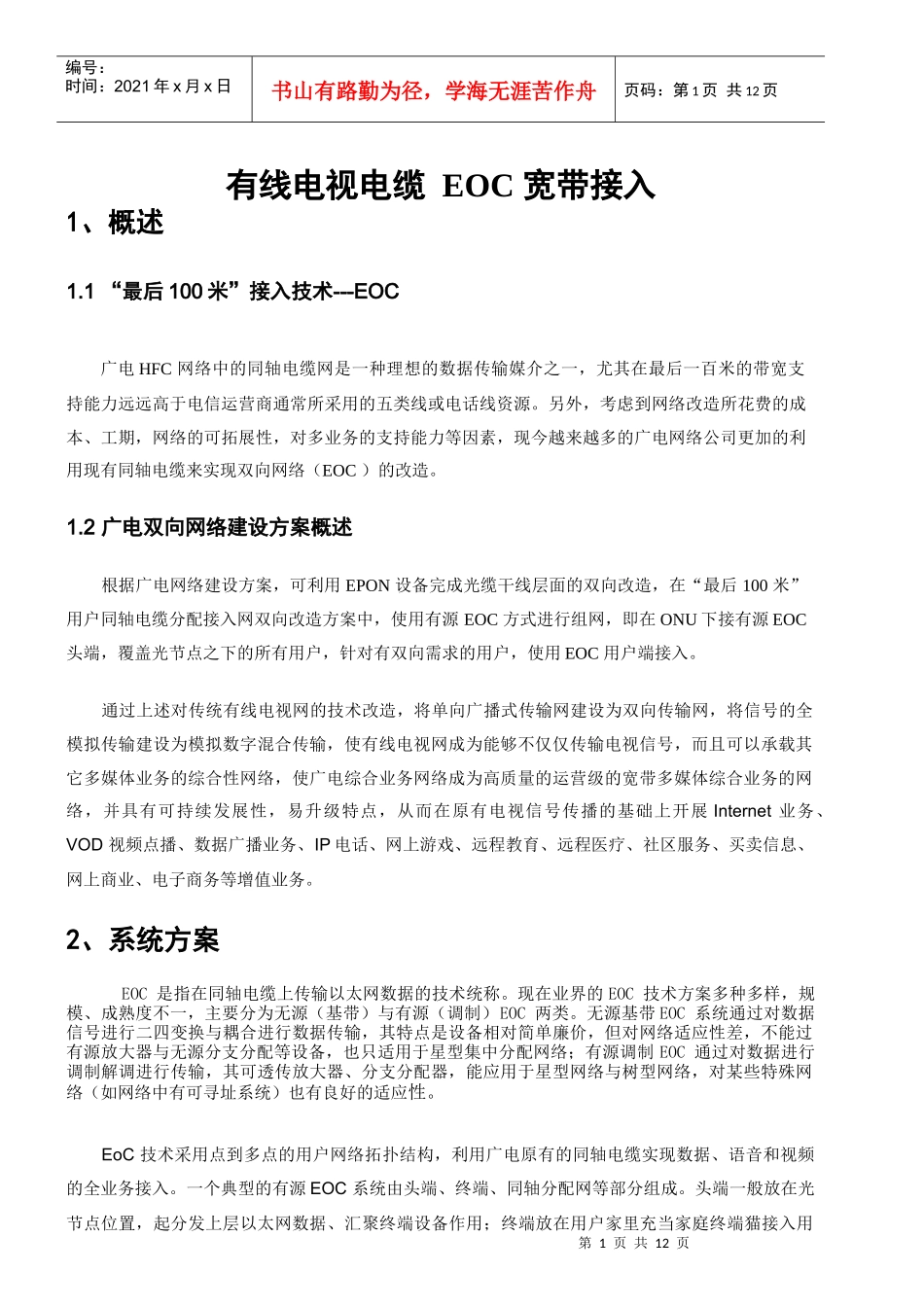

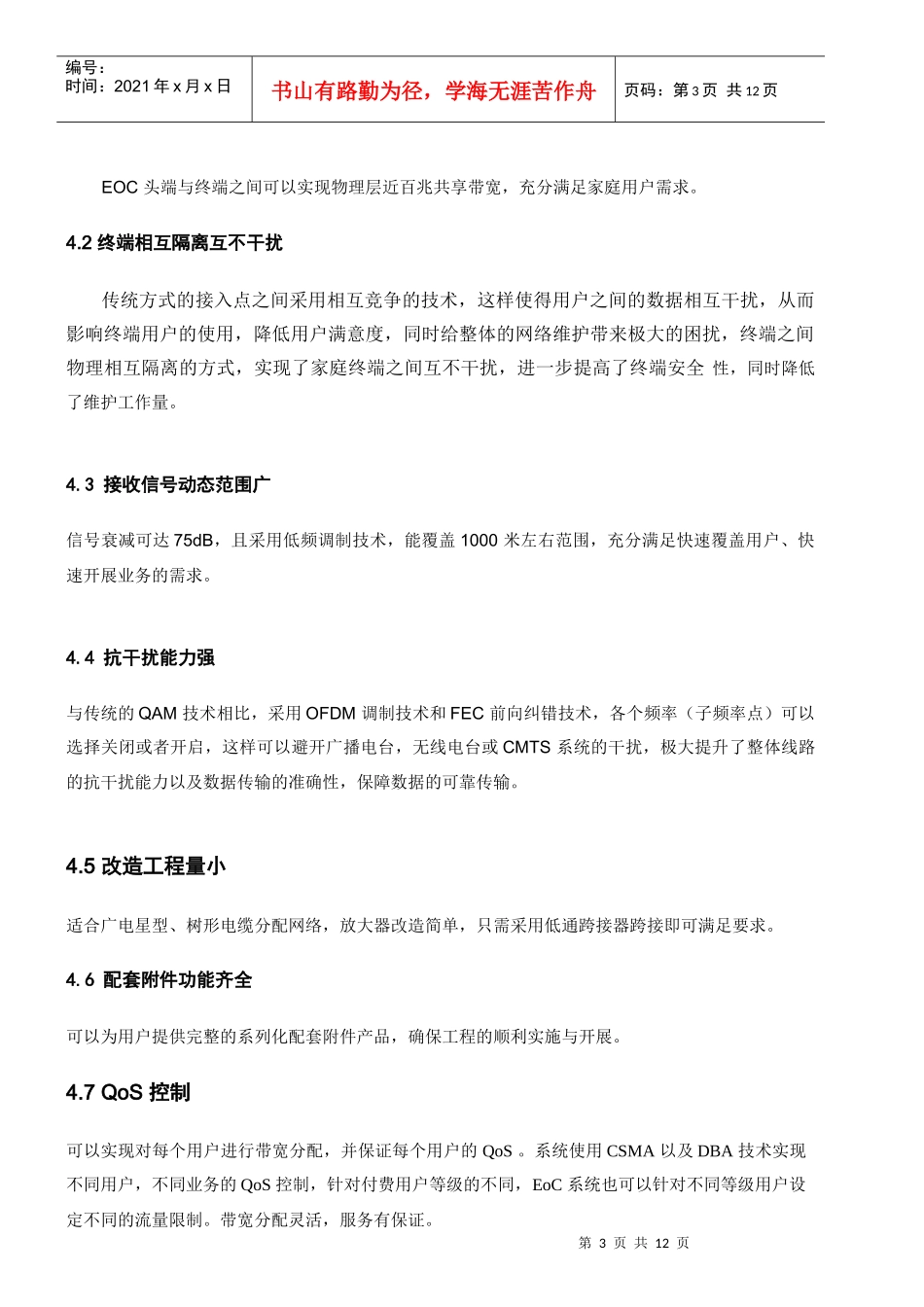

第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页有线电视电缆EOC宽带接入1、概述1.1“最后100米”接入技术---EOC广电HFC网络中的同轴电缆网是一种理想的数据传输媒介之一,尤其在最后一百米的带宽支持能力远远高于电信运营商通常所采用的五类线或电话线资源。另外,考虑到网络改造所花费的成本、工期,网络的可拓展性,对多业务的支持能力等因素,现今越来越多的广电网络公司更加的利用现有同轴电缆来实现双向网络(EOC)的改造。1.2广电双向网络建设方案概述根据广电网络建设方案,可利用EPON设备完成光缆干线层面的双向改造,在“最后100米”用户同轴电缆分配接入网双向改造方案中,使用有源EOC方式进行组网,即在ONU下接有源EOC头端,覆盖光节点之下的所有用户,针对有双向需求的用户,使用EOC用户端接入。通过上述对传统有线电视网的技术改造,将单向广播式传输网建设为双向传输网,将信号的全模拟传输建设为模拟数字混合传输,使有线电视网成为能够不仅仅传输电视信号,而且可以承载其它多媒体业务的综合性网络,使广电综合业务网络成为高质量的运营级的宽带多媒体综合业务的网络,并具有可持续发展性,易升级特点,从而在原有电视信号传播的基础上开展Internet业务、VOD视频点播、数据广播业务、IP电话、网上游戏、远程教育、远程医疗、社区服务、买卖信息、网上商业、电子商务等增值业务。2、系统方案EOC是指在同轴电缆上传输以太网数据的技术统称。现在业界的EOC技术方案多种多样,规模、成熟度不一,主要分为无源(基带)与有源(调制)EOC两类。无源基带EOC系统通过对数据信号进行二四变换与耦合进行数据传输,其特点是设备相对简单廉价,但对网络适应性差,不能过有源放大器与无源分支分配等设备,也只适用于星型集中分配网络;有源调制EOC通过对数据进行调制解调进行传输,其可透传放大器、分支分配器,能应用于星型网络与树型网络,对某些特殊网络(如网络中有可寻址系统)也有良好的适应性。EoC技术采用点到多点的用户网络拓扑结构,利用广电原有的同轴电缆实现数据、语音和视频的全业务接入。一个典型的有源EOC系统由头端、终端、同轴分配网等部分组成。头端一般放在光节点位置,起分发上层以太网数据、汇聚终端设备作用;终端放在用户家里充当家庭终端猫接入用第2页共12页第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页户电脑或互动机顶盒;同轴分配网络就是从CATV光节点位置到用户家里的网络,除了同轴线缆以外,还包括有源放大器、EOC跨接器、分支/分配器等设备。有源EOC系统除了提供网络集中和接入的功能外,还采用了VLAN/QoS技术,能够对用户的数据、语音和视频的全业务进行精细化管理,可以针对用户的的不同业务要求进行带宽分配和管理配置。所有终端的上行数据都传递给EOC头端,EOC终端之间不能互相通讯,也就是各个用户之间的是隔离的,这可以有效避免相互之间的影响。3、技术原理有源EoC系统的的上下行数据采用了不同的传输方式。这是专门为了适应Cable网络共享媒质的特性而设计的。每当终端上线后,会搜索头端,并在头端上注册自己的MAC地址,同时,头端给每一个终端分配一个唯一的终端设备标识,从而建立起链路连接。下行方向,数据从头端到多个终端以广播方式广播发送。当数据信号到达终端时,终端根据设备标识,在物理层上做判断,接收给它自己的数据帧,摒弃那些给其它终端的数据帧。举例,上图中,终端1收到包1、2、3,但是它仅仅发送包1给终端用户1,摒弃包2和包3。上行方向,采用时分多址接入技术(TDMA)和载波检测多路复用(CSMA)传输上行流量。TDMA面向连接,提供QoS保障,确保带宽预留、高可靠性和严格的时延抖动控制。CSMA面向优先级,基于128位AES严格加密。有源EoC的物理层使用OFDM调制方式,将待发送的信息码元通过串并变换,降低速率,从而增大码元周期,以削弱多径干扰的影响。在7-30MHz频段使用1155个子载波(每个子信道带宽为24.414KHz);使用OFDM调制方式。物理层线路速率达到200Mbps,可支持双向100Mbps的连接4、方案特点4.1传输速率高第3页共12页第...
