汽车交流发电机的结构9343664500VIP免费

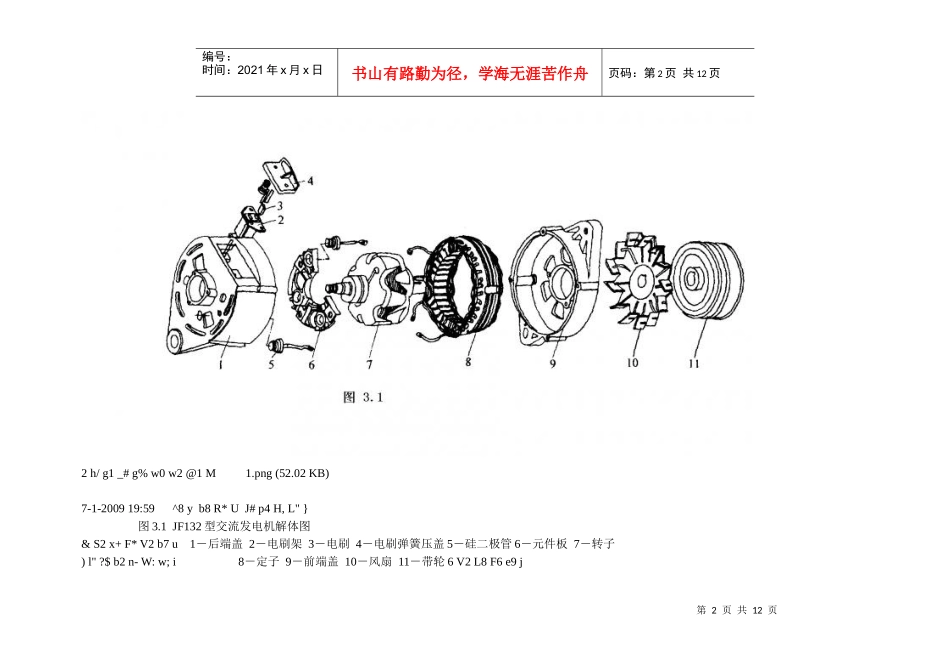

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页汽车交流发电机的结构---汽车交流发电机的结构1t$i\!k5N2u一.发电机的功用0q'G+Y&r"Q发电机是汽车的主要电源，其功用是在发动机正常运转时，向所有用电设备（启动机除外）供电，同时给蓄电池充电汽车用发电机可分为直流发电机和交流发电机，由于交流发电机的性能在许多方面优于直流发电机，直流发电机已被淘汰。目前汽车采用三相交流发电机，内部带有二极管整流电路，将交流电整流为直流电，所以，汽车交流发电机输出的是直流电。交流发电机必须配装电压调节器，电压调节器对发电机的输出电压进行控制，使其保持基本恒定，以满足汽车用电器的需求。w)U0{:@1?/X二．普通交流发电机的结构)Y:Z5a3V3i&k.K12345．转子^-}'c/W6w*E+E．定子5l9L6x2P,m'G"u0i．整流器!Z:@)P%|4R!U"K:U#L．端盖及电刷组件(@9i!o0T,H2{*Q.o;h#i2DQ．带轮及风扇8K"Z1l8`)a/@普通交流发电机一般由转子、定子、整流器、前后端盖、风扇、带轮等组成图3.1为JF132型6管普通交流发电机解体图3第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页2h/g1_#g%w0w2@1M1.png(52.02KB)7-1-200919:59^8yb8R*UJ#p4H,L"}图3.1JF132型交流发电机解体图&S2x+F*V2b7u1－后端盖2－电刷架3－电刷4－电刷弹簧压盖5－硅二极管6－元件板7－转子)l"?$b2n-W:w;i8－定子9－前端盖10－风扇11－带轮6V2L8F6e9j第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页1.转子!D'F"D/V7m转子的功用是产生磁场。转子由爪极、磁轭、励磁绕组、滑环、转子轴等组成，如图3.3、3.4所示3`:[1o*V!?4O2.png(24.1KB)第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页7-1-200919:59;P+I+R(o,L1z1[7O&Z;p&YX$D转子轴上压装着两块爪极，爪极被加工成鸟嘴形状，爪极空腔内装有励磁绕组和磁轭。滑环由两个彼此绝缘的铜环组成，压装在转子轴上并与轴绝缘，两个滑环分别与励磁绕组的两端相连。当给两滑环通入直流电时，励磁绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，从而形成六对（或八对）相互交错的磁极。如图3.3所示。当转子转动时，就形成了旋转的磁场。-T9m*]3Y5f-\2．定子6H'a'E,~5`&@-~wf8L+B定子的功用是产生交流电。(p+O6d/r3q定子安装在转子的外面，和发电机的前后端盖固定在一起，当转子在其内部转动时，引起定子绕组中磁通的变化，定子绕组中就产生交变的感应电动势。定子由定子铁心和定子绕组（线圈）组成，如图3.5所示。:_;X*^2V:R3.png(38.16KB)7-1-200919:59.y!H9}4[/}!E*{定子铁心由内圈带槽、互相绝缘的硅钢片叠成。定子绕组有三组线圈，对称的嵌放在定子铁心的槽中。三相绕组的连接有星形接法和三角形接法两种，如图3.5a、b所示，都能产生三相交流电。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页3e;b!F#b5V{1Z．整流器0l,j7k,T#R4U1n整流器的功用是将定子绕组的三相交流电变为直流电。整流器由整流板和整流二极管组成，6管交流发电机/})C:S*Y6k)C7n第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页的整流器是由6只硅整流二极管分别压装（或焊装）在相互绝缘的两块板上组成的，其中一块为正极板（带有输7\9c;y2?!^*t.l.^5Q$C出端螺栓），另一块为负极板，负极板和发电机外壳直接相连（搭铁），也可以将发电机的后盖直接作为负极板5]#`6L"J5V'l。6只整流二极管分为正极管和负极管两种。引出电极为正极的称为正极管，3只正极管装在同一块板上，称为正)\0L;Y1P3^极板；引出电极为负极的称为负极管，3只负极管安装在负极板上，也可直接安装在后盖上。-X&W%w(B5l如图3.6所示。第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页6_1U'M'}({(l$g,~4.png(14.78KB)7-1-200919:598F$F.f9_;S第8页共12页第7页共12页编号：时间：20...
